- 4 -

Anschluss an PNOZmulti und PSS

Connection to PNOZmulti and PSS

Raccordement au PNOZmulti et au PSS
Montage Installation Montage
1483774859

Berücksichtigen Sie bei der Montage die An-
forderungen der DIN EN 1088

Sicherheitsschalter und Betätiger möglichst
nicht auf ferromagnetisches Material montie-
ren. Es sind Änderungen der Schaltabstände
zu erwarten.

Der Abstand zwischen zwei Systemen aus
Sicherheitschalter und Betätiger muss min-
destens 25 mm betragen.

Sicherheitsschalter und Betätiger
– von Eisenspänen fernhalten
– keinen starken Magnetfeldern aussetzen
– keinen starken Stößen oder Schwingun-
gen aussetzen
– nicht als Anschlag benutzen
– nur für feste Verkabelung

Die Montagelage ist beliebig. Sicherheits-
schalter und Betätiger müssen so montiert
werden, dass die abgeschrägten Flächen ge-
nau gegenüberliegen.

Befestigen Sie Sicherheitsschalter und Betä-
tiger ausschließlich mit Muttern M12 aus
nicht magnetischem Material (z. B. Messing).
Anzugsdrehmoment max. 3 Nm.

When installing make sure you comply with
the requirements of DIN EN 1088

If possible, do not install the safety switch
and actuator on to ferromagnetic material.
Changes to the operating distances are to be
expected.

The distance between two systems compris-
ing safety switch and actuator must be at
least 25 mm.

Safety switches and actuators
– Should be kept away from iron swarf
– Should not be exposed to strong magnetic
fields
– Should not be exposed to heavy shock or
vibration
– Should not be used as a limit stop
– Should be used for fixed wiring only

The unit can be installed in any position. The
safety switch and actuator must be installed
so that the bevelled surfaces face each other
precisely.

The safety switch and actuator should only
be secured using M12 nuts made of non-
magnetic material (e.g. brass). Torque set-
ting max. 3 Nm.

Lors du montage, veuillez tenir compte des
exigences de la norme EN 1088.

Évitez d'installer le capteur de sécurité et
l'actionneur sur du matériel ferromagnétique.
Cela pourrait affecter les distances de com-
mutation.

La distance entre deux systèmes composés
d'un capteur de sécurité et d'un actionneur
doit être d'au moins 25 mm.

Le capteur de sécurité et l'actionneur
– doivent être éloignés des copeaux métalli-
ques
– ne doivent pas être exposés à des champs
magnétiques élevés
– ne doivent pas subir des chocs ou vibra-
tions importants
– ne doivent pas être utilisés comme butée
– ne doivent être utilisés que dans un câbla-
ge fixe

Le sens de montage n'a pas d'importance.
Le capteur de sécurité et l'actionneur doivent
être montés de telle manière que les surfaces
biseautées soient exactement en face l'une
de l'autre.

Fixez le capteur de sécurité et l'actionneur
exclusivement à l'aide d'un écrou M12 en
matériau non magnétique (exemple : en lai-
ton). Couple de serrage max. 3 Nm.

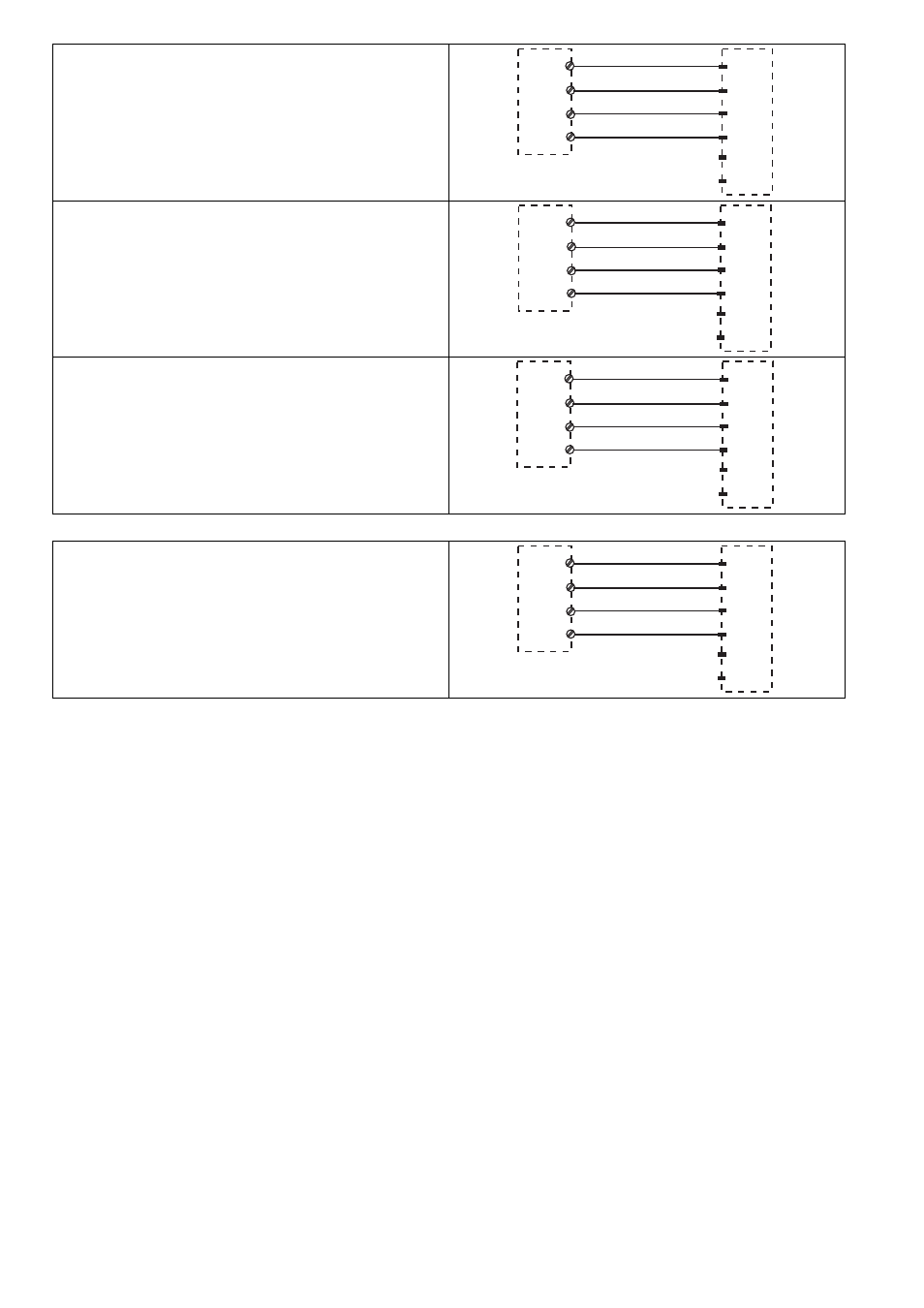

PNOZ X6 (mit Brücke/with link/avec pontage Y3-Y4) PNOZ X6 (mit Brücke/with link/avec pontage Y3-Y4)
S23
S24
S11
S12
1
2
3
4
5
6
blau/blue/bleu
weiß/white/blanc
braun/brown/marron
schwarz/black/noir
PMUT X1P
S61
S62
S51
S52
1
2
3
4
5
6
blau/blue/bleu
weiß/white/blanc
braun/brown/marron
schwarz/black/noir
PNOZ e5.11p
A1
S32
A1
S42
1
2
3
4
5
6
blau/blue/bleu
weiß/white/blanc
braun/brown/marron
schwarz/black/noir
Schutztür/safety gate/protecteur mobile
Schaltertyp 3/switch type 3/type du capteur 3
I0, I1: Eingänge/inputs/entrées
T0, T1: Testtaktausgänge/test pulse outputs/sorties
impulsionelles
T0
I0
T1
I1
1
2
3
4
5
6
blau/blue/bleu
weiß/white/blanc
braun/brown/marron
schwarz/black/noir
