Hardwire transfer options, Riser diagram – Detex Delayed Egress With Magnetic Lock User Manual
Page 5

REFER TO WIRING &
FIRE ALARM DIAGRAMS
FOR WIRING
INSTRUCTIONS
DETEX DELAYED EGRESS
PANIC HARDWARE
INSTALLED BY
TRAINED TECHNICIAN
DOOR SIGN SUPPLIED WITH
DETEX DELAYED EGRESS
PANIC HARDWARE
PROVIDE WIRING CONDUIT, CONNECTOR,
ETC BETWEEN DETEX POWER SUPPLY AND
FIRE ALARM CONTROL PANEL AS REQUIRED
TO ALLOW THE FIRE ALARM SYSTEM TO
OVERRIDE THE DETEX DELAYED EGRESS
FEATURE DURING A FIRE ALARM
THE LOSS OF POWER OR OPEN FIRE
ALARM CIRCUIT WILL ELIMINATE THE
DELAY EGRESS OPERATIONS
Electric Hinge
p/n: EWH8-X
Power Transfer
Electric Hinge Endcap Prep
Power Transfer Endcap Prep
FCA Flex Conduit Endcap Prep

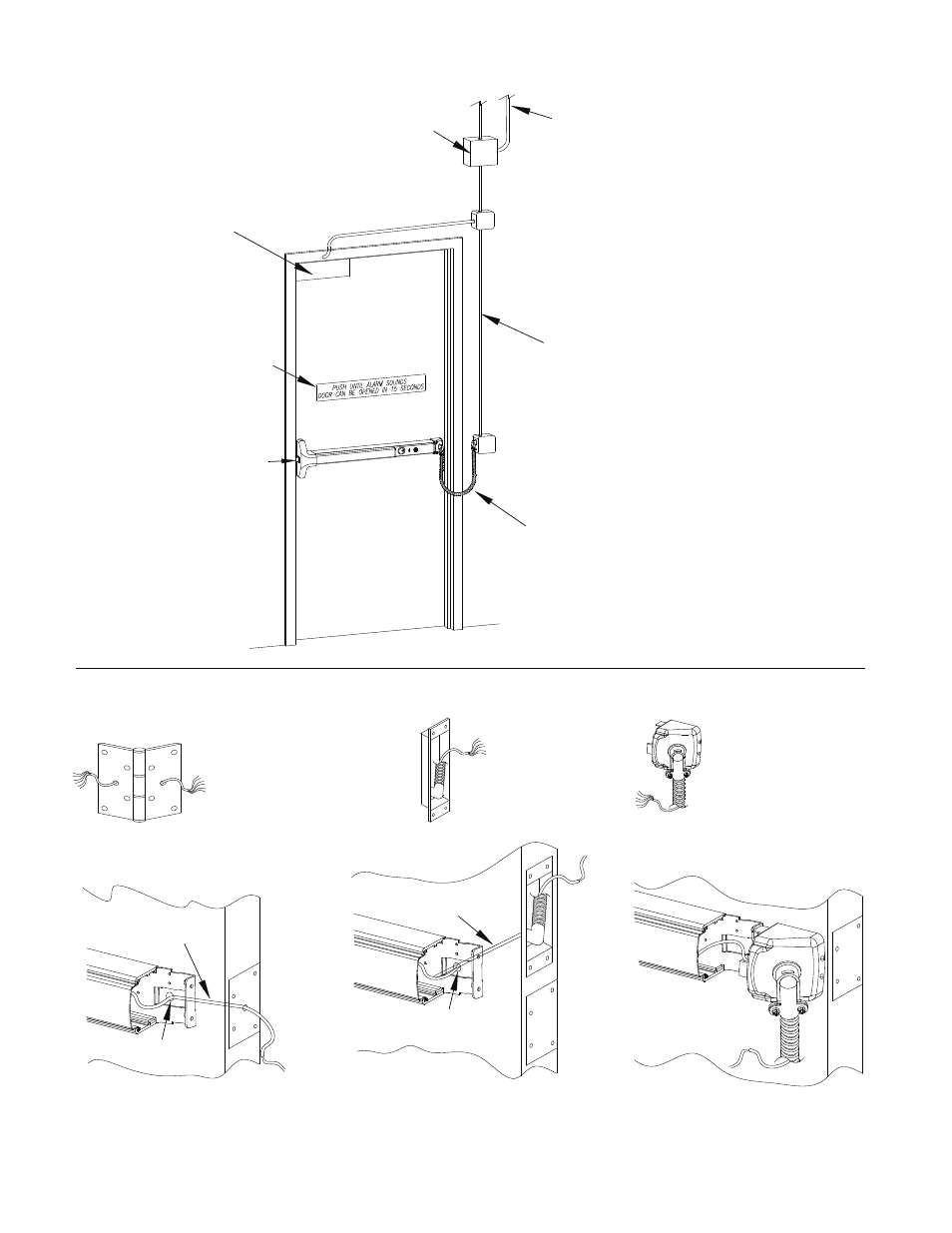

HARDWIRE TRANSFER OPTIONS
1/2" Hole through the
inside door face
Wire chase through door
1/2" Hole through the
inside door face
Wire chase through door
Flex Conduit/End Cap Kit
p/n: FCA
(Order FCA x Finish)
p/n: PT-5
Note: For high traffic areas an electric through-wire hinge or power transfer is recommended.
J
DETEX FILTERED AND REGULATED POWER
SUPPLY WITH FIRE ALARM SYSTEM LOOP
24 VDC @1 AMP min.
DETEX REQUIRES THE POWER SUPPLY BE LOCATED
WITHIN 40 FEET OF THE DEVICE
DETEX MAG LOCK
SUPPLIED WITH
DETEX DELAYED
EGRESS PANIC
HARDWARE
J
REQUIREMENTS:
MIN. 22 GA STRANDED WIRE FOR SIGNALING
MIN. 18 GA STRANDED WIRE FOR POWER
RISER DIAGRAM
104878 Page 5
