Qmark CBD Series - Heavy-Duty Commercial Baseboard Heaters - Manual (Page 15)

3. Enlevez le capuchon d’extrémité du boîtier de raccordement de
gauche ou de droite en ôtant la vis en bout du radiateur et en faisant
glisser ce capuchon vers l’extérieur du radiateur (Figure 3).
4. Enlevez le couvercle frontal du radiateur en ôtant les vis aux angles
inférieurs. Tirez le bas du couvercle vers l’extérieur et soulevez son
haut pour dégager le boîtier de raccordement. Recommencez du
côté opposé. Dégagez le haut du couvercle du l’équerre centrale et
des supports intermédiaires. Voir la Figure 4.
5. Si les fils doivent entrer ou passer par le chemin de câble, enlevez
son couvercle et ouvrez un trou à enfoncer approprié à l’arrière du
radiateur ou du chemin de câble selon le besoin.
6. Si un ou plusieurs radiateurs sont connectés à une même branche
de circuit secteur, déterminez la charge totale en courant (Voir le
Tableau 4), puis déterminez le calibre des fils d’alimentation et du
disjoncteur ou du fusible en amont (Voir le Tableau 2).
Tableau 2
Calibre Calibre
AWG min. de
Ampérage des fils disjoncteur
total (Cuivre) ou fusible
0 à 12 #14 15 ampères
12,1 à 16 #12 20 ampères
16,1 à 24 #10 30 ampères
7. Installez le câblage d’alimentation dans le radiateur et vers l’emplace-
ment du thermostat, selon l’option de thermostat choisie.
SI L’ALIMENTATION ÉLECTRIQUE DOIT ENTRER DANS LE RADI-
ATEUR PAR UN TROU DE PASTILLE DANS SON ARRIÈRE,
installez un collier serre-câble en laissant 6 à 8 pouces (15 à 20 cm)
de fils à l'intérieur du radiateur pour les connexions.
Si l’alimentation électrique entre dans le radiateur par le chemin de
câble, installez un collier serre-câble par le trou de pastille dans le
chemin, et passez les fils dans le boîtier de raccordement en laissant
6 à 8 pouces (15 à 20 cm) de fils à l'intérieur du boîtier pour les con-
nexions. NE réalisez PAS les connexions dans le chemin de câble.
REMARQUE : Il n’y a pas besoin de collier à l’endroit où le câble passe
au travers du trou dans le boîtier de raccordement en plastique.
8. Positionnez le radiateur sur le mur et repérez les poteaux muraux.
Percez ou perforez des trous au travers du dos du carter (au-dessus
de l’élément) aux emplacements des poteaux muraux.
REMARQUE : Le carter du radiateur est muni de marquages des
points de clouage montrant les emplacements corrects pour les
trous de montage.
Les méthodes qui suivent pour monter les radiateurs sont suggérées
en fonction des surfaces murales habituelles :
a. Cloisons en plâtre : Utilisez des chevilles à barrette articulée ou
repliables type Molly.
b. Poteaux muraux : Utilisez des vis à tête ronde calibre #12
pénétrant d’au moins 3/4" (19 mm) dans le poteau, ou utilisez une
cloueuse.
c. Murs en maçonnerie : Utilisez des vis à tête ronde calibre #12 dans
des chevilles à expansion en plomb, plastique ou fibre.
Serrez ces vis à fond, puis desserrez-les d’un demi-tour pour perme-
ttre au panneau arrière de l’expansion et de la rétraction.
9. Branchez le câblage d’alimentation au radiateur comme décrit en
Figure 6, ou comme montré sur les schémas de câblage fournis
avec les kits d’accessoires devant être utilisés avec ce radiateur.
10. Fixez les accessoires voulus sur le radiateur-plinthe comme montré
dans leur fiche d’instructions, et utilisez le schéma de câblage fourni
avec.
REMARQUE : Les radiateurs-plinthes doivent être contrôlés thermosta-
tiquement.
11. Remettez en place le couvercle frontal en ajustant la lèvre
supérieure du couvercle sur les pattes de chaque boîtier de rac-
cordement et le bord supérieur d’équerre(s) de support d’élément de
chauffe. Faites pivoter le couvercle vers le bas, en poussant ses
angles inférieurs vers l’intérieur. Mettez deux vis (enlevées
précédemment à l’étape 4) au travers du couvercle dans les boîtiers
de raccordement. Vérifiez que le bas du couvercle est engagé dans
le bas de chaque équerre de support d’élément. Voir la Figure 7.
12. Remettez en place le(s) capuchon(s) d’extrémité en utilisant la/les
vis (enlevée(s) à l’étape 3).
15
NOTE: ALLOW 1/8" (3mm) MINIMUM
CLEARANCE AT ENDS OF HEATER FOR
EXPANSION AND CONTRACTION
NAIL POINTS
FLOOR
JUNCTION BOX
JUNCTION
BOX END
CAP
SCREW
HEATER

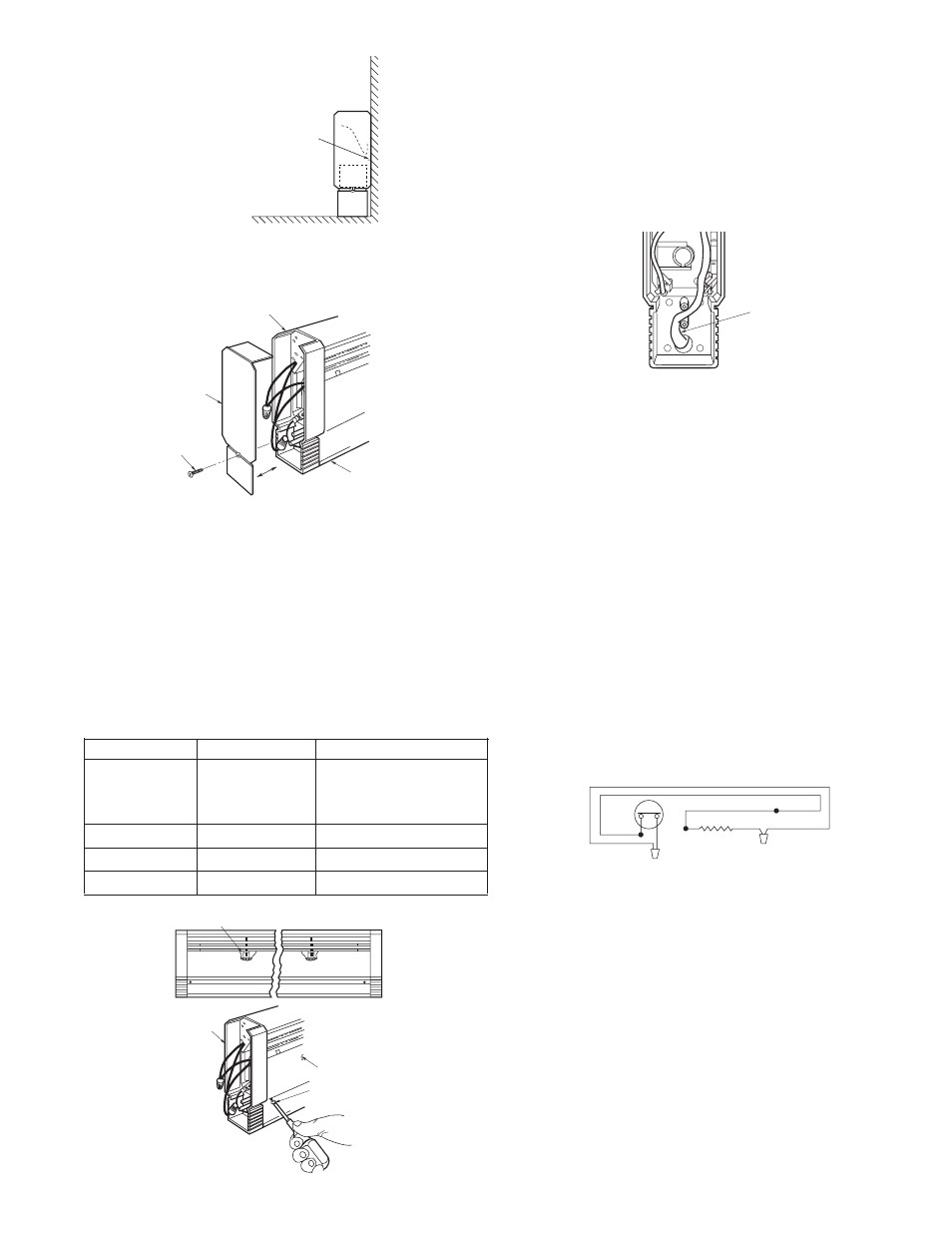

Figure 3. Enlèvement du capuchon d’extrémité
SNAP TOP OF COVER OFF THE CENTER BRACKET/
INTERMEDIATE SUPPORTS
JUNCTION BOX
HEATER COVER
SCREW
Figure 4. Enlèvement du couvercle
frontal
POWER
SUPPLY
CABLE
Figure 5. Acheminement du câble d’alimentation secteur
LIMIT
ELEMENT
WIRENUT
WIRENUT
CONNECT POWER SUPPLY TO EITHER END OF HEATER BY REMOVING
WIRENUT AND CONNECTING HEATER LEADS INDIVIDUALLY TO SUPPLY
LEADS.
Figure 6. Connexions de câblage du radiateur
SCHÉMA DE CÂBLAGE
REMARQUE : LAISSEZ AU MOINS UN
ESPACE DE 1/8" (3 MM) AUX EXTRÉMITÉS
DU RADIATEUR POUR PERMETTRE SON
EXPANSION ET SA RÉTRACTION
DÉGAGEZ LE HAUT DU COUVERCLE DU L’ÉQUERRE
CENTRALE ET DES SUPPORTS INTERMÉDIAIRES
BOÎTIER DE RACCORDEMENT
COUVERCLE DE RADIATEUR
VIS
POINTS DE CLOUAGE
SOL
CÂBLE D’ALIMEN-
TATION SECTEUR
RACCORDEMENT
EXTRÉMITÉ DE
BOÎTIER DE
RACCORDEMENT
VIS
RADIATEUR
LIMITE
ÉLÉMENT DE
CHAUFFE BOUCHON DE
RACCORDEMENT
BOUCHON DE RACCORDE-
BRANCHEZ L’ALIMENTATION SECTEUR POUR UNE OU L’AUTRE DES EXTRÉMITÉS DU RADIATEUR, EN ENLEVANT LE BOUCHON DE
RACCORDEMENT COMMUN ET EN RACCORDANT LES FILS DU RADIATEUR INDIVIDUELLEMENT SUR LES FILS D’ARRIVÉE SECTEUR.
Figure 2. Installation du radiateur-plinthe
