Palm Rest
FILE LOCATION: C:\Documents and Settings\sarah_cook\Desktop\Tsing
Ma\SM\A01\EN\Source\palmrest.fm
DELL CONFIDENTIAL – PRELIMINARY 9/4/09 - FOR PROOF ONLY

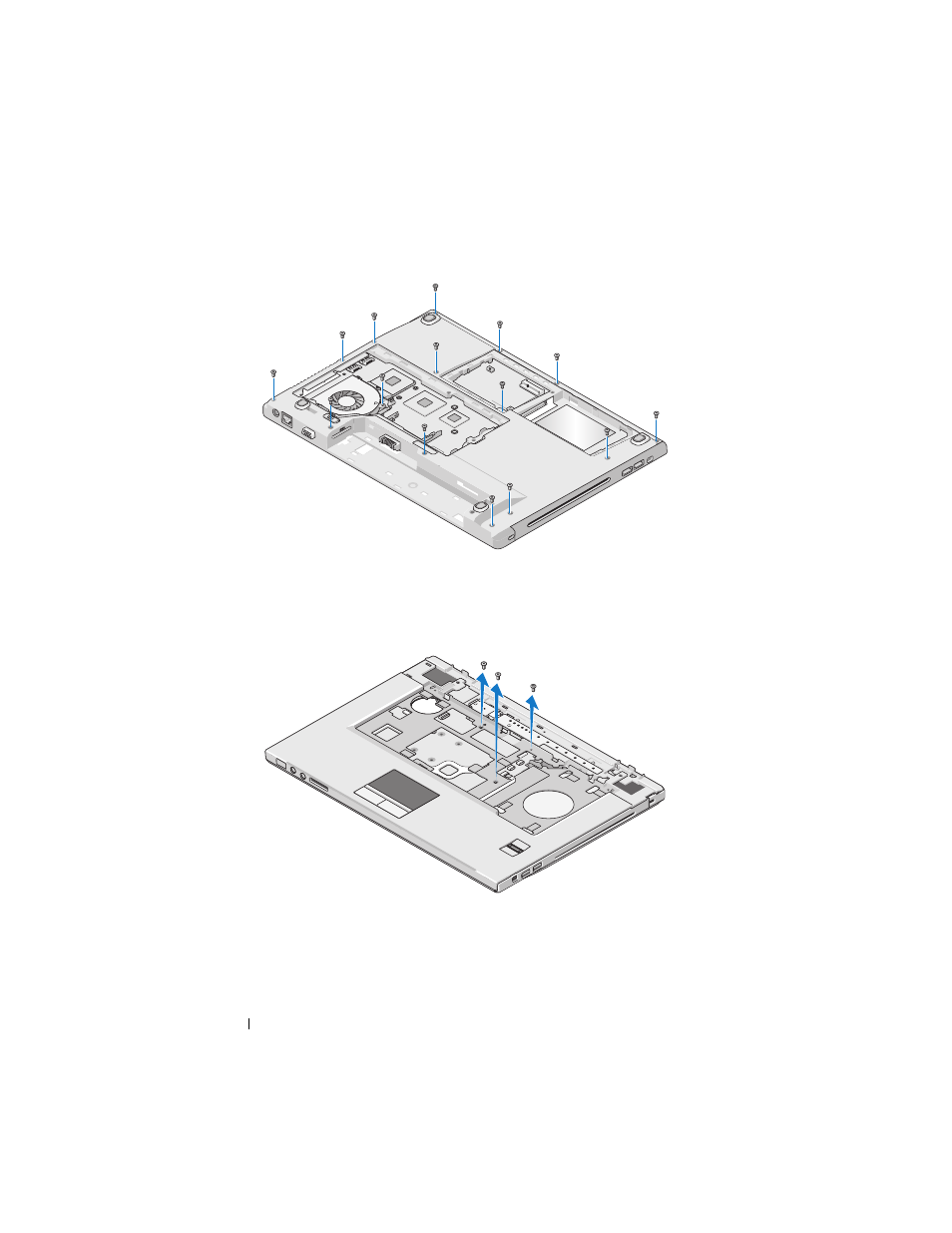

10 Turn the computer over and remove the three M2.5 x 5-mm screws that
secure the top of the palm rest.
11 Disconnect the multimedia-button pad connector from the system board.
12 Disconnect the touch pad connector from the system board.
13 Disconnect the fingerprint reader connector from the system board.
