Figure 3-5, In figure 3-5, Satau sas – Dell PowerEdge R900 User Manual
Page 67

Installing System Components
67

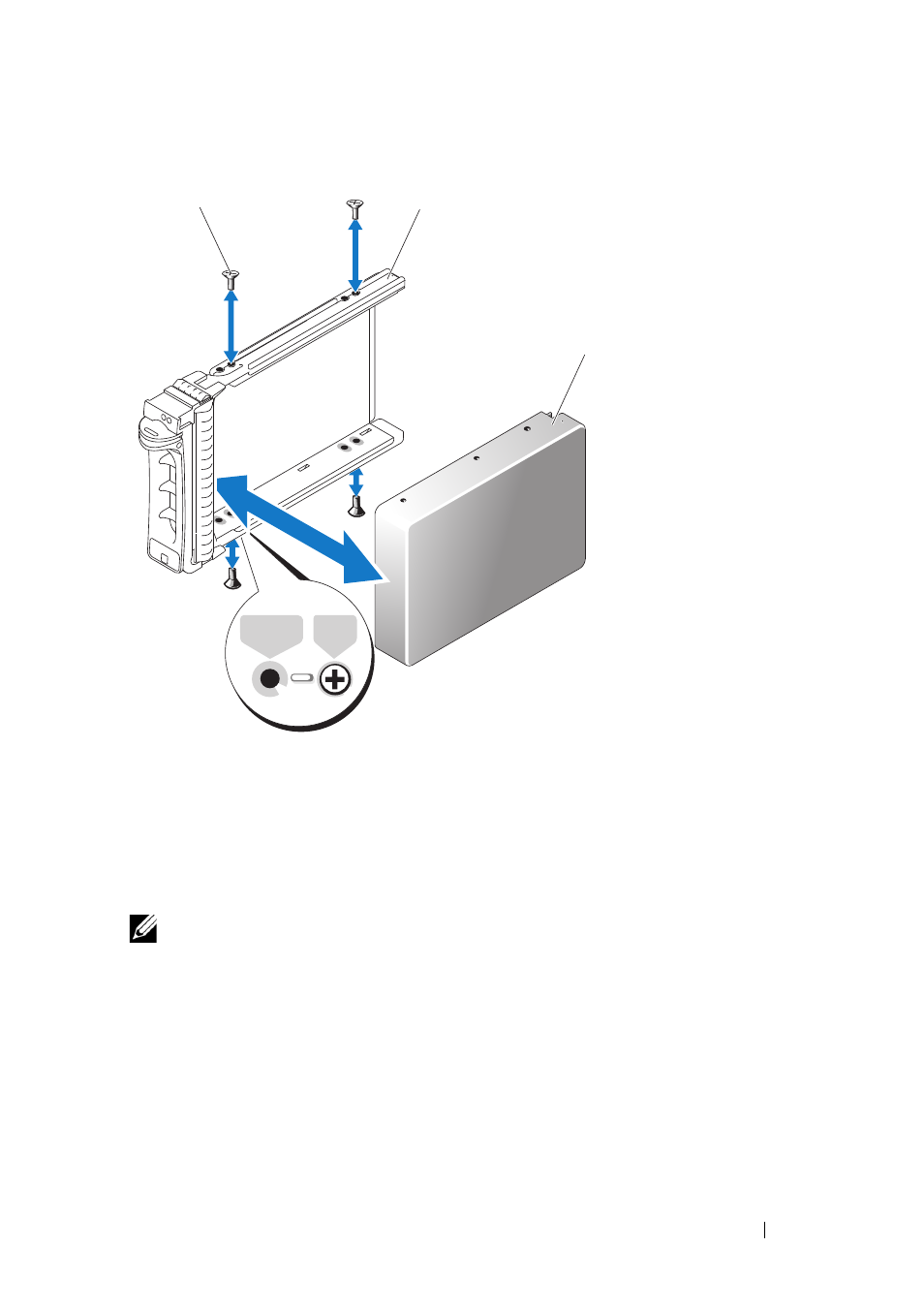

Figure 3-5. Installing a SAS Hard Drive Into a SATAu Drive Carrier
Installing a SATA Hard Drive Into a SATAu Hard Drive Carrier
NOTE:
The SATAu drive carrier is labeled "SATAu" and also has marks indicating
the SAS and SATA mounting screws.
1 Insert the SATA hard drive into the SATAu hard drive carrier with the
connector end of the drive at the back. See Figure 3-5.
2 Viewing the assembly as shown in Figure 3-5, align the bottom back screw
hole on the hard drive with the hole labeled "SATAu" on the hard drive
carrier.
3 Attach the four screws to secure the hard drive to the hard drive carrier. See
1
Screw (4)
2
Drive carrier
3
Hard drive
SATAu SAS
1
2
3
