Mise à jour des informations sur les configurations SAS
67
Connecteurs de la carte intermédiaire
La figure 1-10 présente une vue avant de la carte intermédiaire.

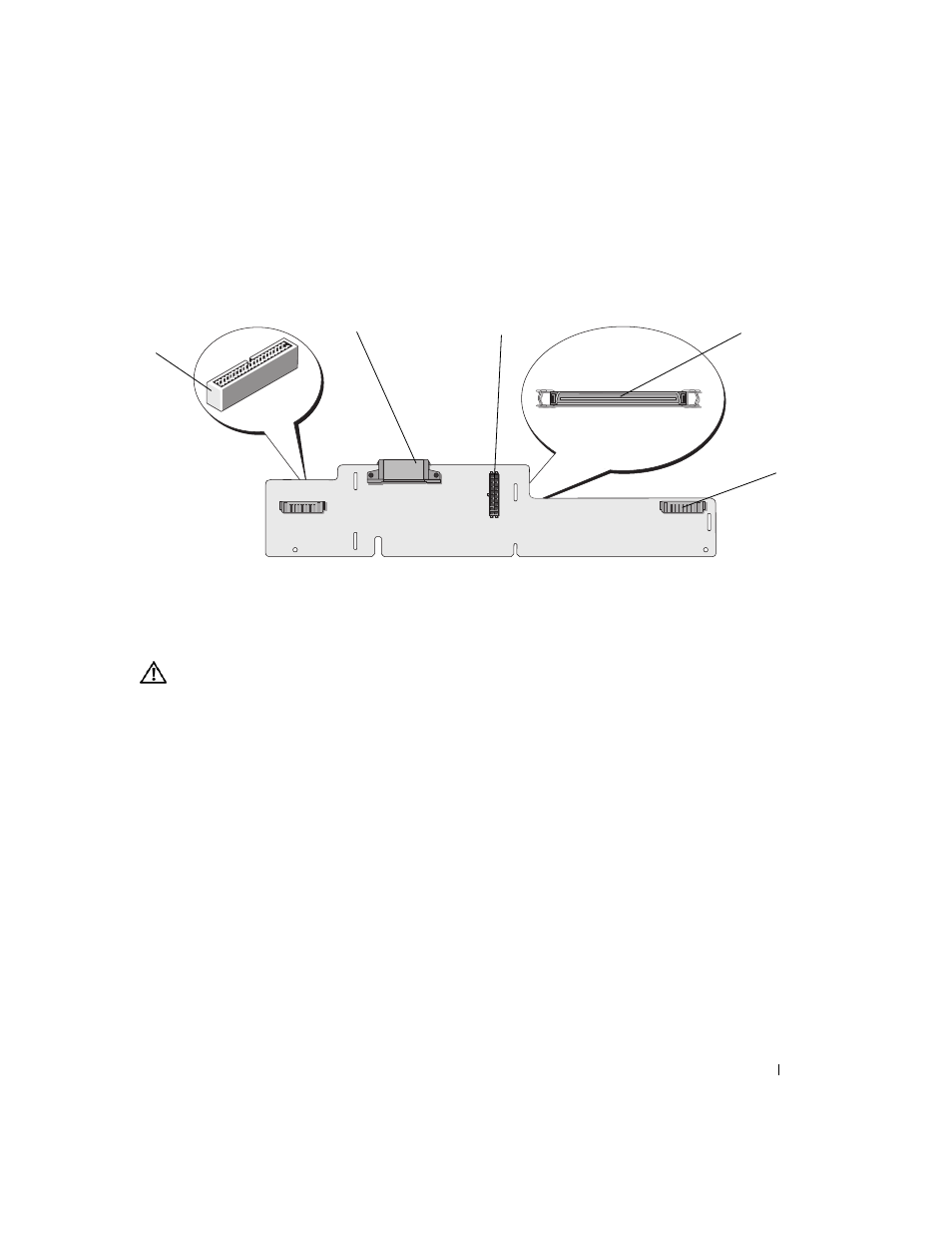

Figure 1-10. Connecteurs de la carte intermédiaire SAS
Remplacement d'une carte intermédiaire
PRÉCAUTION :
toute procédure d'installation nécessitant le retrait du capot du système doit être effectuée
uniquement par des techniciens de maintenance qualifiés. Reportez-vous au Guide d'informations sur le produit
pour obtenir des informations détaillées sur les consignes de sécurité, les interventions dans l'ordinateur et la
protection contre les décharges électrostatiques.
Retrait d'une carte intermédiaire
1 Éteignez le système et les périphériques connectés, puis débranchez-le de la prise de courant.
2 Ouvrez le système. Voir “Ouverture du système”, dans le Guide d'installation et de dépannage.
3 Retirez le carénage de ventilation. Reportez–vous à la section correspondante du Guide d'installation
et de dépannage.
4 Retirez les caches des processeurs ou les dissipateurs de chaleur des processeurs 2 et 4.
Voir “Retrait d'un processeur”, dans le Guide d'installation et de dépannage.
5 Débranchez le câble d'alimentation et le câble SAS connectés à l'arrière du fond de panier SAS.
Voir la figure 1-8.
Pour faciliter votre intervention, retirez le(s) câble(s) SAS du clip fixé sur la protection
du ventilateur 3, puis éloignez ces câbles du fond de panier. Voir la figure 1-8.
6 Retirez le câble d'alimentation du dessus de la carte intermédiaire. Voir la figure 1-11.
1 Panneau de commande 2 Alimentation 3 Alimentation du fond de panier
4 Interface de données 5 Ventilateurs (2)
2
1
3
4
5
