106

SAS のアップデート情報

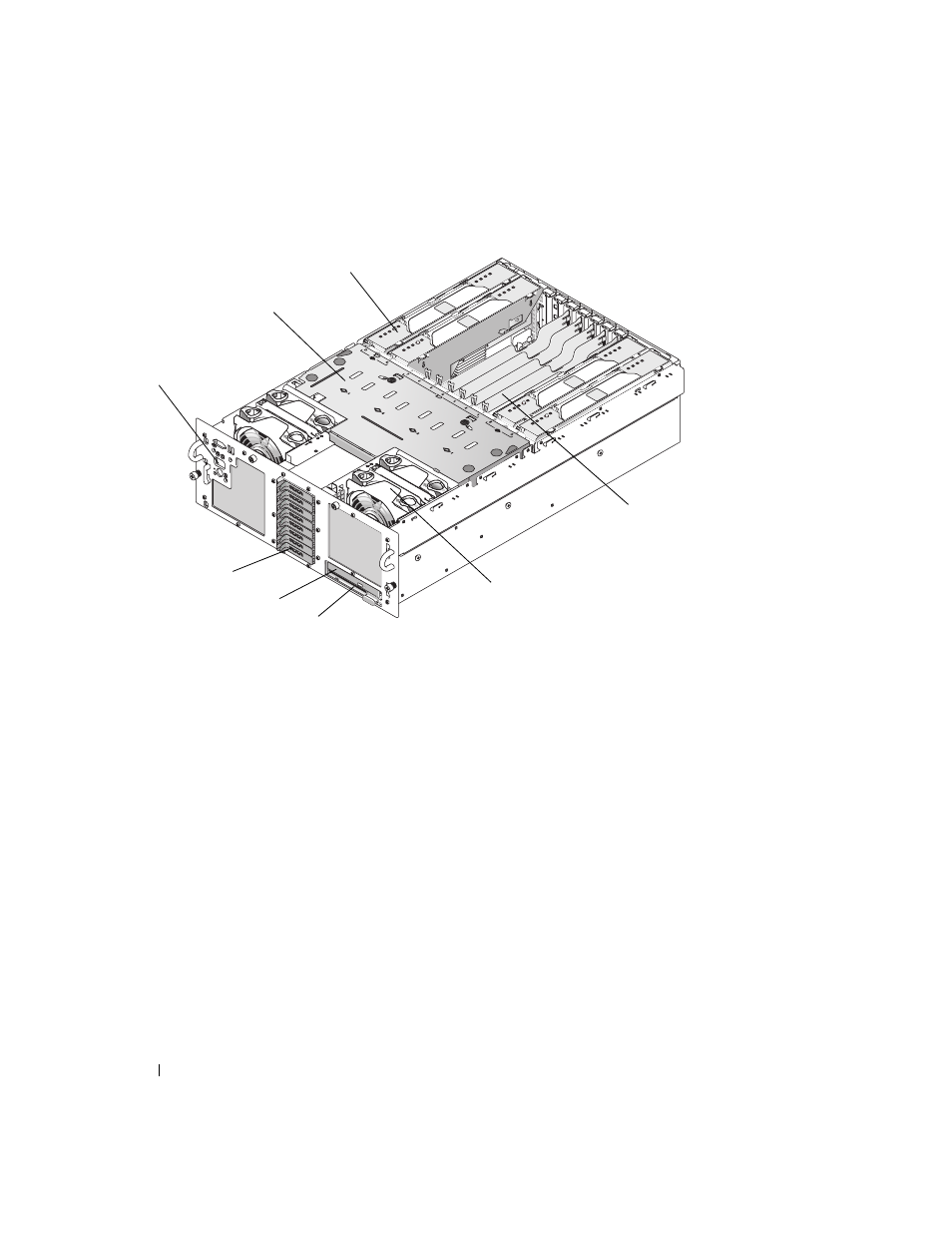

図 1-1 2.5 インチ SAS システムの内部

SAS ハードドライブインジケータコード

ハードドライブキャリアには、ドライブ動作インジケータとドライブステータスインジケータとい

う 2 つのインジケータがあります。図 1-2 を参照してください。ドライブステータスインジケータ

が点灯して、ドライブのステータスを示します。

1

コントロールパネル

2

冷却用エアフローカバー

3

メモリライザーカード

4

拡張カードスロット（7）

5

ファン（4）

6

ディスケットドライブ

（オプション）

7

オプティカルドライブ

（オプション）

8

2.5 インチ SAS ハードドライブ（8）

3

7

6

8

4

2

1

5
