SAS のアップデート情報
117
7
次の手順で SAS バックプレーンを取り外します。
a
バックプレーンの背面にあるバネ付きの青色の保持タブを押し、バックプレーンを上方向
にスライドさせます。図 1-9 を参照してください。
b
バックプレーンをそれ以上持ち上げることができなくなったところで、今度はシステムの
背面方向に引いて、保持フックから取り外します。
c
バックプレーンボード上のコンポーネントに損傷を与えないように注意しながら、
ボードを持ち上げてシステムから取り外します。
d
SAS
バックプレーンを前面を下に向けて作業面に置きます。

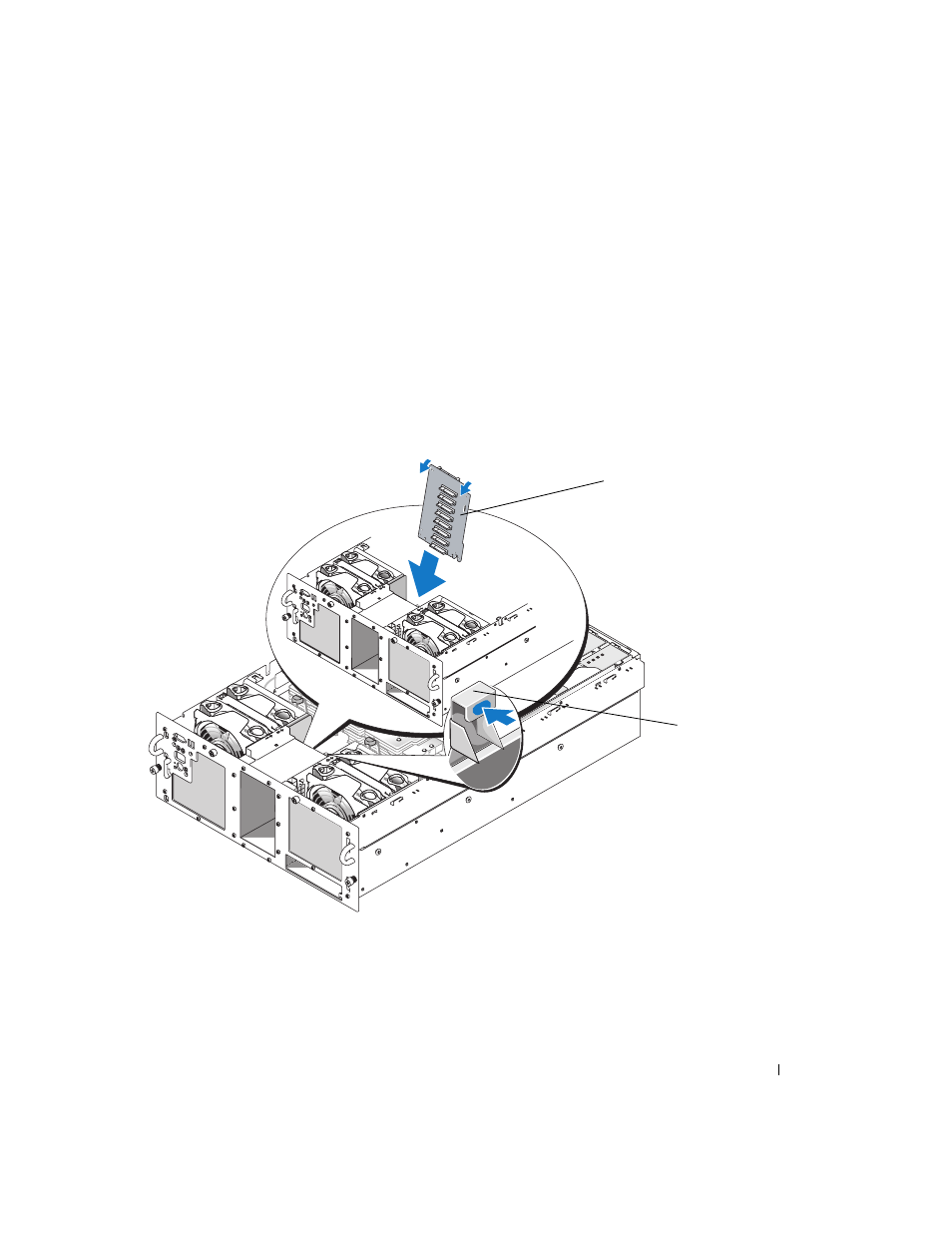

図 1-9 2.5 インチ SAS バックプレーンの取り外しと取り付け
1
2.5 インチバックプレーン
2
保持タブ
2
1
