162
Actualización de información sobre SAS

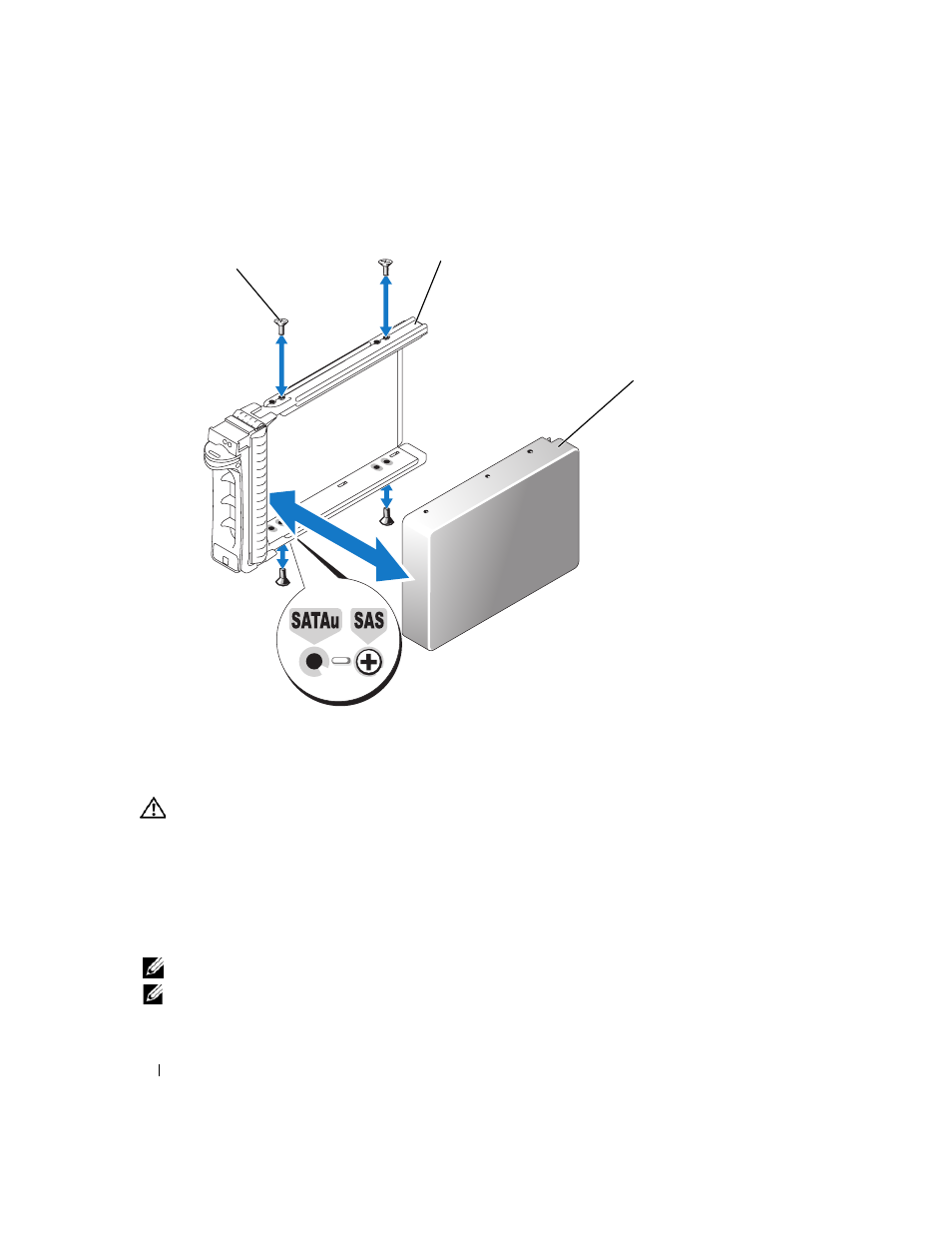

Figura 1-4. Instalación de una unidad de disco duro SAS en un portaunidades
Sustitución de una tarjeta controladora SAS
PRECAUCIÓN:
las instalaciones que requieren que se extraiga la cubierta del sistema deben llevarlas a cabo
técnicos de servicio especializados. Consulte la Guía de información del producto para obtener información
completa sobre las precauciones de seguridad, la manipulación de las piezas internas del ordenador y la
protección contra descargas electrostáticas.
Consulte “Instalación de una tarjeta de expansión” en la Guía de instalación y solución de problemas para
obtener instrucciones sobre cómo extraer e instalar la tarjeta. En la figura 1-5 se muestran las conexiones
de la batería RAID y SAS. Para obtener información sobre el uso y la configuración de la controladora
SAS, consulte la documentación suministrada con ésta.
NOTA:
la tarjeta controladora SAS debe instalarse en la ranura de expansión 5.
NOTA:
asegúrese de que los cables SAS A y SAS B estén conectados al plano posterior y a los conectores
de la tarjeta controladora SAS. Para que las unidades funcionen, deben estar instalados los dos cables.
1 Tornillos (4) 2 Portaunidades 3 Unidad de disco duro SAS
1
3
2
