138 SAS 정보 업데이트
SAS 컨트롤러 카드 교체
주의 : 시스템 덮개를 열어야 하는 설치 작업은 숙련된 서비스 기술자만이 수행할 수 있습니다 . 안전 지침 ,
컴퓨터 내부 작업 및 정전기 방전 보호에 대한 자세한 내용은 제품 정보 안내를 참조하십시오 .
카드 분리 및 설치 지침은 설치 및 문제 해결 설명서의 ì확장 카드 설치î를 참조하십시오. 그림 1-5는 SAS
및 RAID 전지 연결 상태를 보여줍니다. 사용 및 구성 정보는 SAS 컨트롤러 설명서를 참조하십시오.
참고: SAS 컨트롤러 카드는 확장 슬롯 5에 설치해야 합니다.
참고: SAS A 및 SAS B 케이블이 후면 및 SAS 컨트롤러 카드 커넥터에 연결되어 있는지 확인하십시오. 드라
이브가 작동하도록 두 개의 케이블 모두 설치해야 합니다.

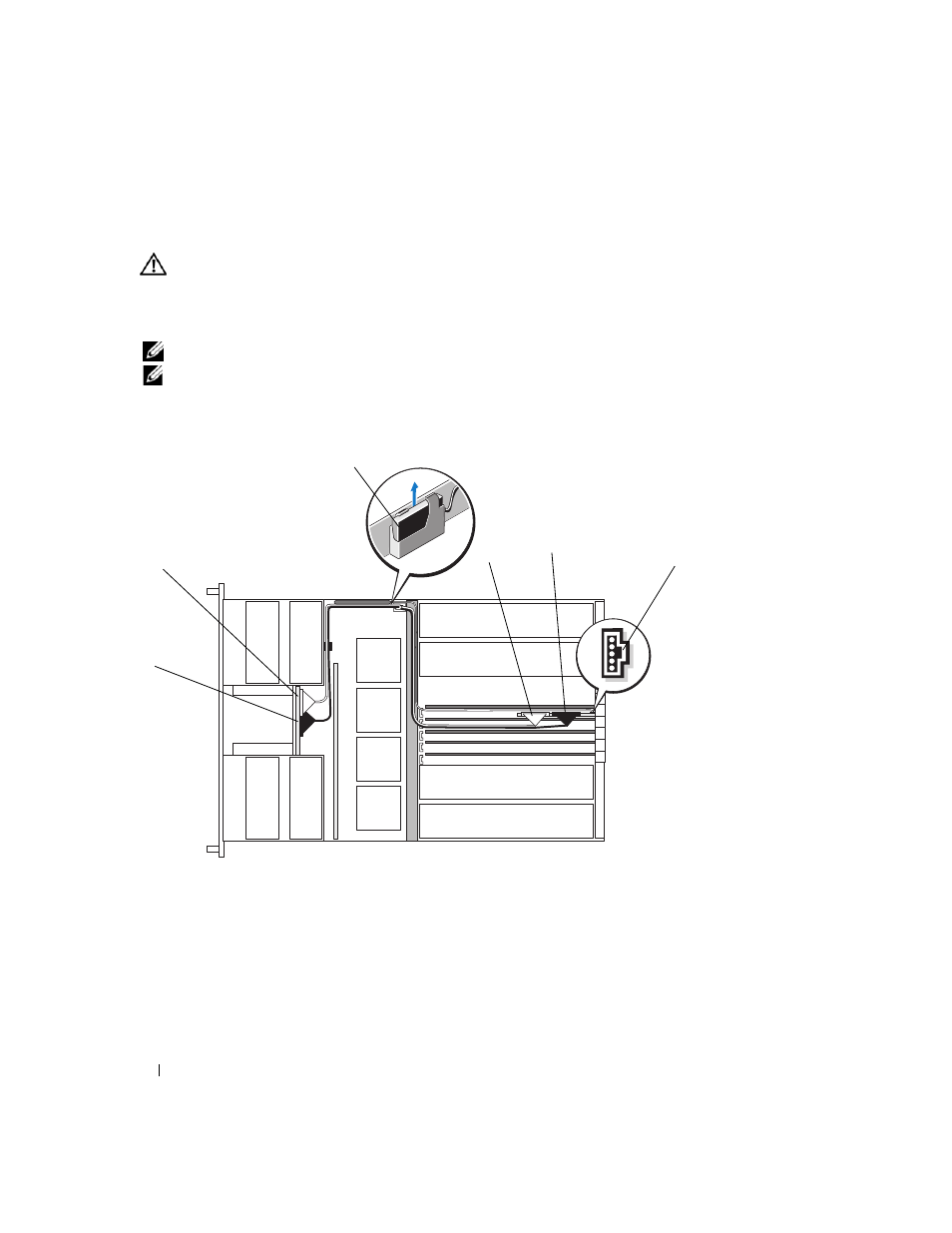

그림 1-5. SAS 컨트롤러 카드 케이블 라우팅
1 SAS B 2 SAS A 3 RAID 전지
4 SAS A 5 SAS B 6 전지 커넥터
3
4
2
1
5
6
