Actualización de información sobre SAS
169

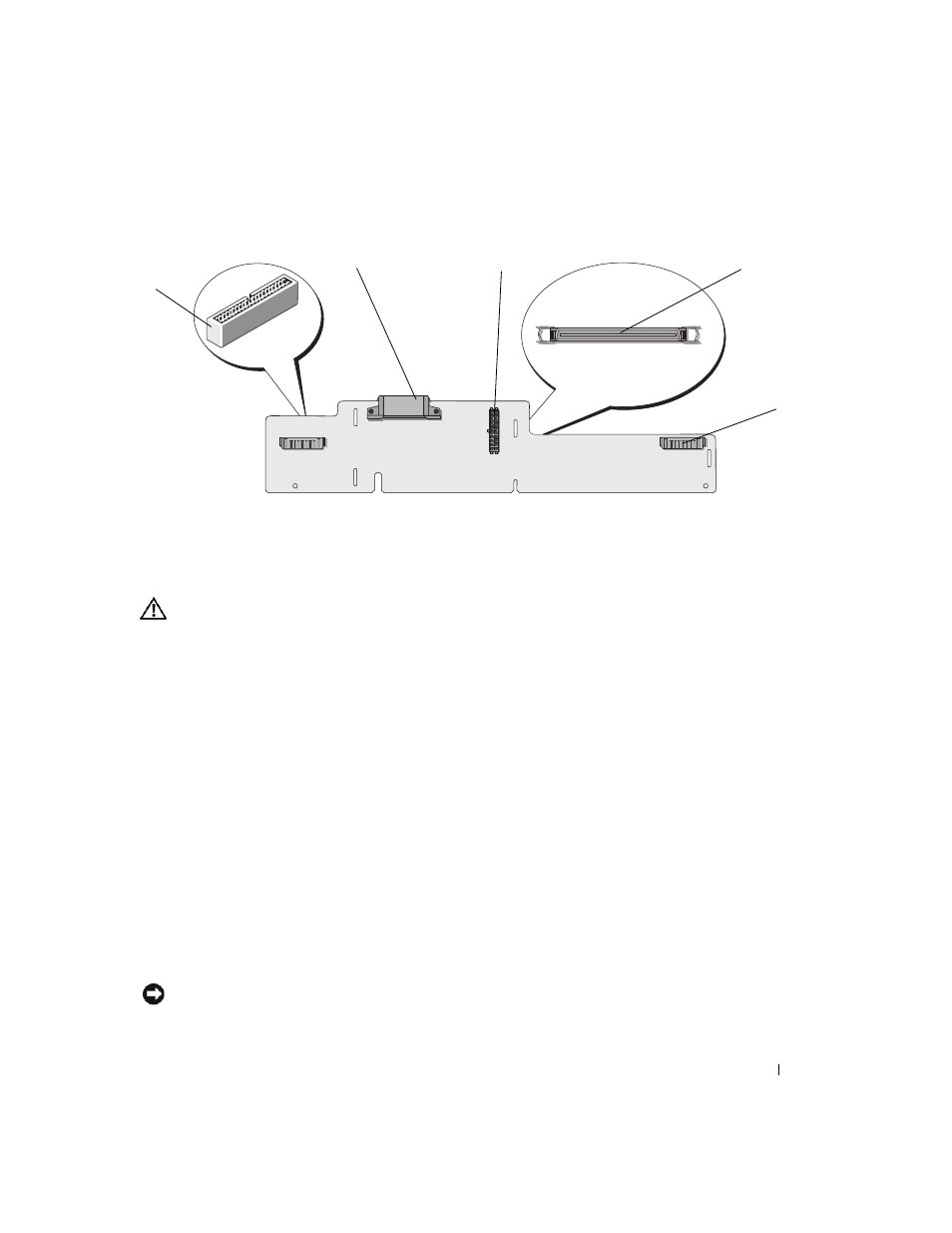

Figura 1-10. Conectores de la tarjeta mediadora periférica SAS
Sustitución de una tarjeta mediadora periférica
PRECAUCIÓN:
las instalaciones que requieren que se extraiga la cubierta del sistema deben llevarlas a cabo
técnicos de servicio especializados. Consulte la Guía de información del producto para obtener información
completa sobre las precauciones de seguridad, la manipulación de las piezas internas del ordenador y la
protección contra descargas electrostáticas.
Extracción de una tarjeta mediadora periférica
1 Apague el sistema y los dispositivos periféricos conectados, y desconecte el sistema de la toma
eléctrica.
2 Abra el sistema. Consulte “Apertura del sistema” en la Guía de instalación y solución de problemas.
3 Extraiga la cubierta de refrigeración. Consulte “Extracción de la cubierta de refrigeración” en la Guía
de instalación y solución de problemas.
4 Extraiga los paneles de relleno o los disipadores de calor de los procesadores 2 y 4. Consulte
“Extracción de un procesador” en la Guía de instalación y solución de problemas.
5 Desconecte los cables de alimentación SAS y de plano posterior de la parte posterior del plano
posterior SAS. Vea la figura 1-8.
Para tener un mejor acceso, extraiga los cables SAS del gancho que está sujeto a la protección
del ventilador 3 y retírelos del plano posterior. Vea la figura 1-8.
6 Desconecte el cable de alimentación de la parte superior de la tarjeta mediadora. Vea la figura 1-11.
AVISO:
cuando desconecte el cable del panel de control, sujete la lengüeta de extracción blanca situada junto
al conector de cable del panel de control para evitar dañar la tarjeta mediadora o el cable.
1 Panel de control 2 Alimentación 3 Alimentación del plano posterior
4 Interfaz de datos 5 Ventiladores (2)
2
1
3
4
5
