Mise à jour des informations sur les configurations SAS
69
9 Retirez la carte intermédiaire :
a Appuyez sur le dispositif de fixation bleu situé à l'arrière de la carte intermédiaire,
puis soulevez cette dernière. Voir la figure 1-12.
b Lorsque la carte est au niveau le plus haut possible, tirez-la vers l'arrière du système
pour la dégager des crochets de fixation.
c Retirez la carte du système, en prenant garde de ne pas endommager les composants situés
sur celle-ci.
d Débranchez le câble d'alimentation du fond de panier connecté à l'avant de la carte intermédiaire,
puis mettez ce câble de côté. Voir la figure 1-11.
e Posez la carte intermédiaire sur un plan de travail, face vers le bas.

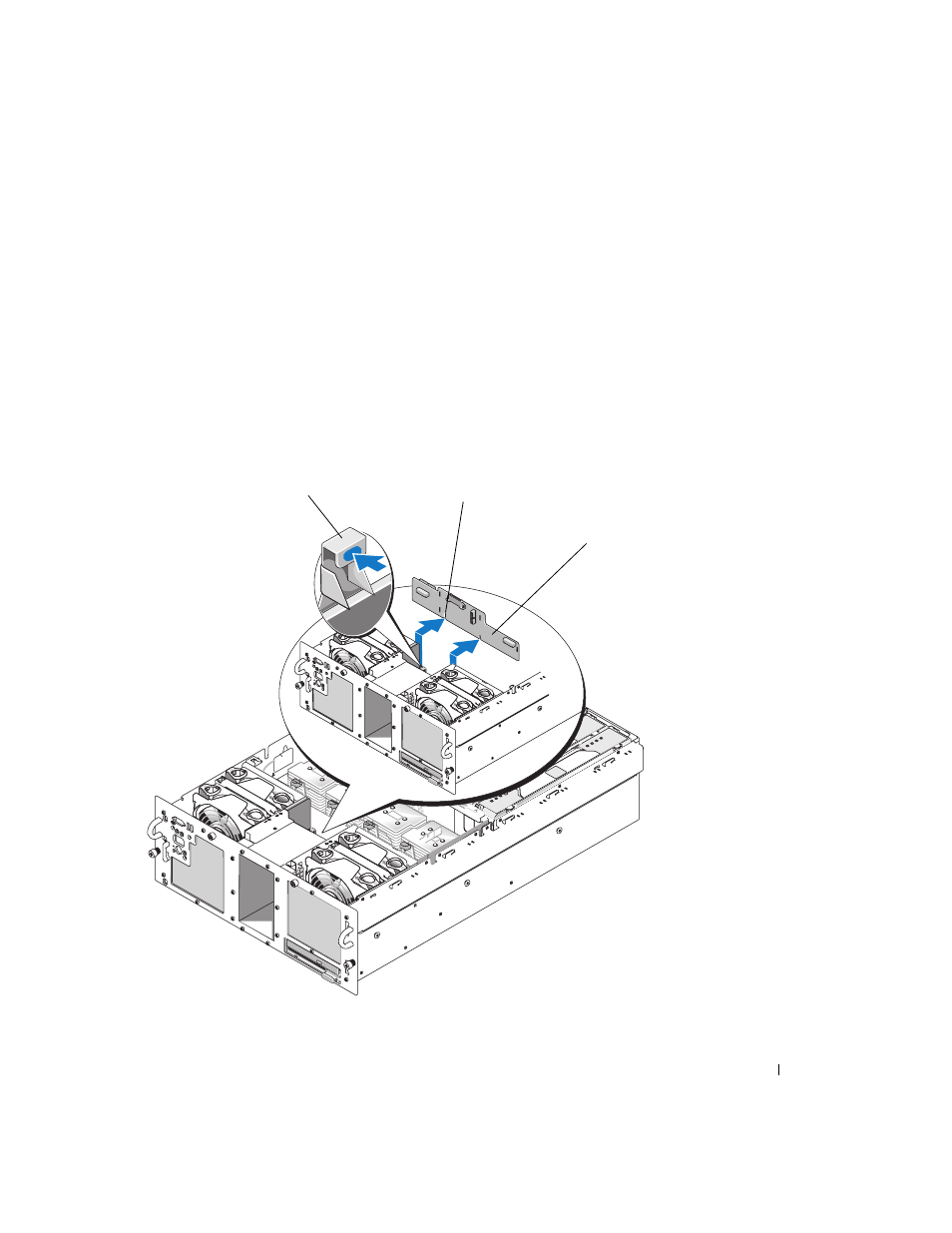

Figure 1-12. Retrait et installation de la carte intermédiaire
1 Dispositif de fixation 2 Encoche d'alignement pour l'installation 3 Carte intermédiaire
3
1
2
