Aktuelle Informationen zu SAS
87

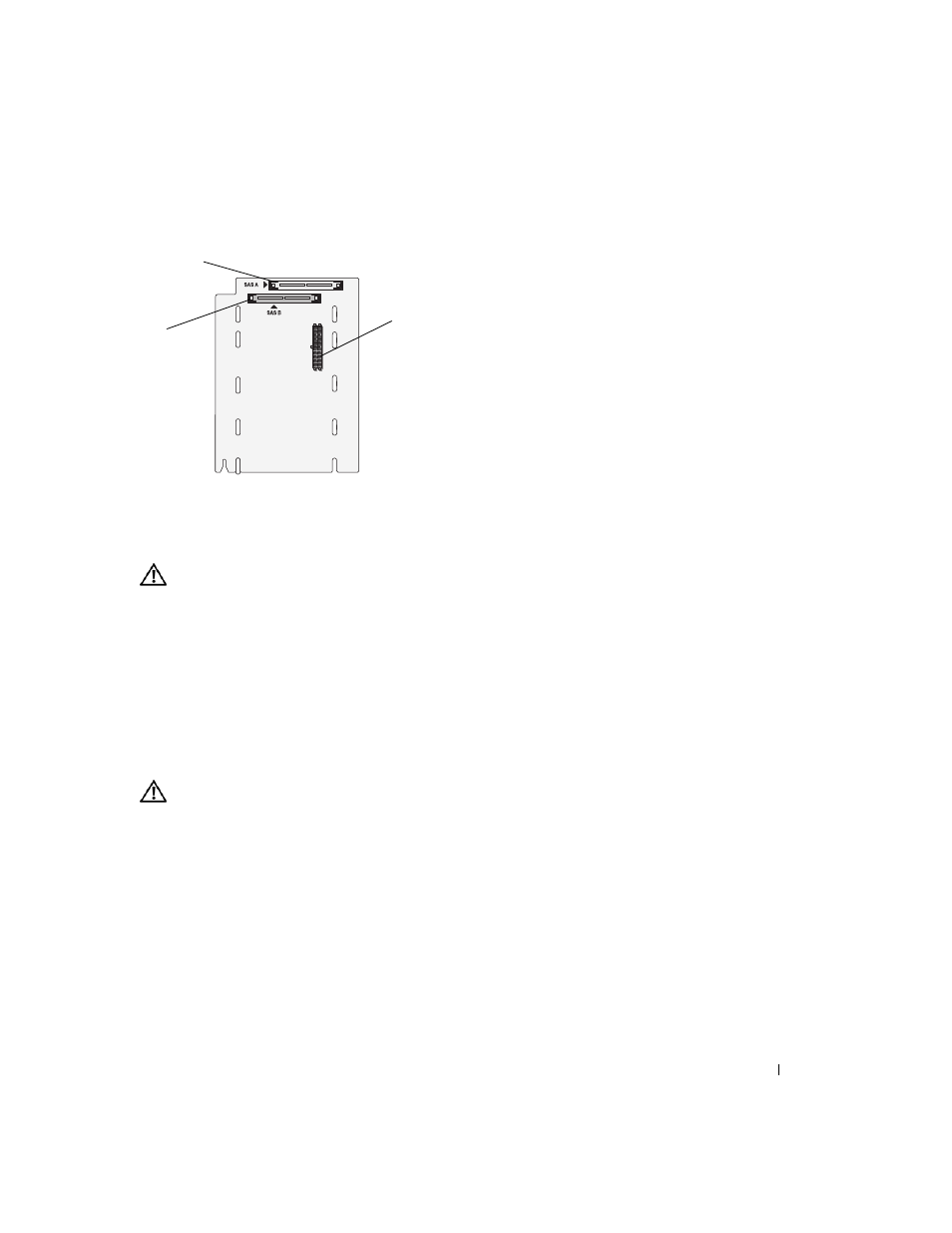

Abbildung 1-7. SAS-Rückwandplatinenanschlüsse: 2,5-Zoll-Option
Ersetzen einer 3,5-Zoll SAS-Rückwandplatine
VORSICHT:
Alle Installationsvorgänge, bei denen die Systemabdeckung entfernt werden muss, sind
ausschließlich von qualifizierten Servicetechnikern durchzuführen. Ausführliche Informationen zu den
Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung
finden Sie im Product Information Guide (Produktinformationshandbuch).
Um eine 3,5-Zoll SAS-Rückwandplatine zu ersetzen, befolgen Sie die Anweisungen zum Entfernen
und Installieren einer SCSI-Rückwandplatine im Abschnitt „SCSI-Rückwandplatine“ in der Installation
and Troubleshooting Guide (Anleitung zur Installation und Fehlerbehebung), und ersetzen Sie dabei
die Anschlüsse auf der SCSI-Rückwandplatine durch die Anschlüsse auf der SAS-Rückwandplatine.
Die Position der Anschlüsse auf der 3,5-Zoll SAS-Rückwandplatine können Sie Abbildung 1-6 entnehmen.
Ersetzen einer 2,5-Zoll SAS-Rückwandplatine
VORSICHT:
Alle Installationsvorgänge, bei denen die Systemabdeckung entfernt werden muss, sind
ausschließlich von qualifizierten Servicetechnikern durchzuführen. Ausführliche Informationen zu den
Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung
finden Sie im Product Information Guide (Produktinformationshandbuch).
3
2
1
1 SAS B 2 SAS A 3 Stromversorgung der Rückwandplatine
