30

SAS 信息更新

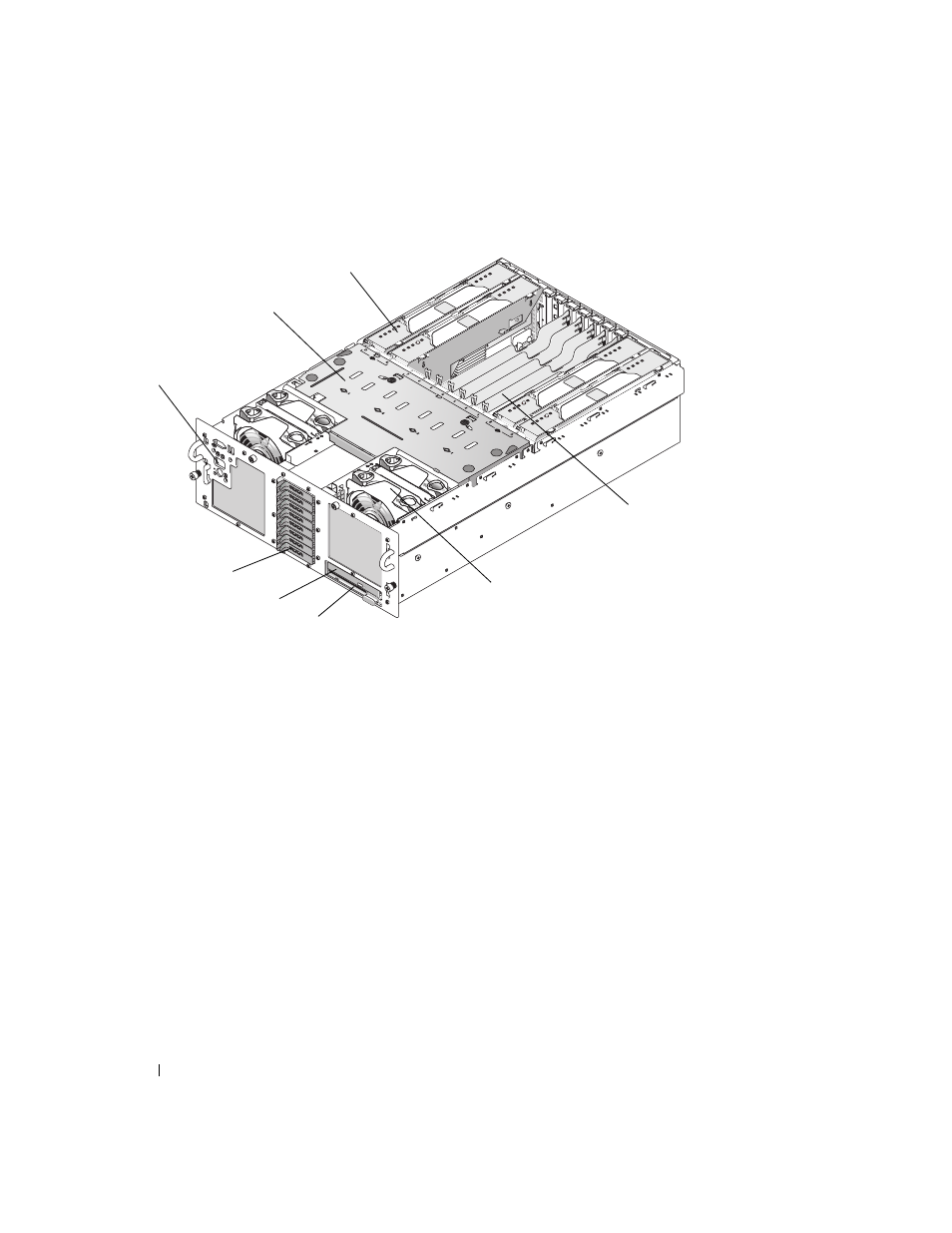

图 1-1. 2.5 英寸 SAS 系统的内部结构

SAS 硬盘驱动器指示灯代码

硬盘驱动器托盘具有两个指示灯 — 驱动器活动指示灯和驱动器状态指示灯。请参阅图 1-2。

驱动器状态指示灯通过亮起来指示驱动器的状态。

1

控制面板

2

冷却通风罩

3

内存提升卡

4

扩充卡插槽（7 个）

5

风扇（4 个）

6

软盘驱动器（可选）

7

光盘驱动器（可选）

8

2.5 英寸 SAS 硬盘驱动器（8 个）

3

7

6

8

4

2

1

5
