Aktuelle Informationen zu SAS
85
Ersetzen einer SAS-Controllerkarte
VORSICHT:
Alle Installationsvorgänge, bei denen die Systemabdeckung entfernt werden muss, sind
ausschließlich von qualifizierten Servicetechnikern durchzuführen. Ausführliche Informationen zu den
Sicherheitsvorkehrungen beim Arbeiten im Innern des Computers und zum Schutz vor elektrischer Entladung
finden Sie im Product Information Guide (Produktinformationshandbuch).
Anweisungen zum Entfernen und Installieren der Karte erhalten Sie unter „Installation einer
Erweiterungskarte“ in der Installation and Troubleshooting Guide (Anleitung zur Installation
und Fehlerbehebung). In Abbildung 1-5 sind die SAS- und RAID-Akku-Verbindungen dargestellt.
Informationen zur Verwendung und Konfiguration des SAS-Controllers erhalten Sie in der
entsprechenden Dokumentation.
ANMERKUNG:
Die SAS-Controllerkarte muss im Erweiterungssteckplatz 5 installiert werden.
ANMERKUNG:
Stellen Sie sicher, dass das SAS-A- und das SAS-B-Kabel mit der Rückwandplatine und den
Anschlüssen auf der SAS-Controllerkarte verbunden ist. Beide Kabel müssen installiert sein, damit die Laufwerke
funktionieren.

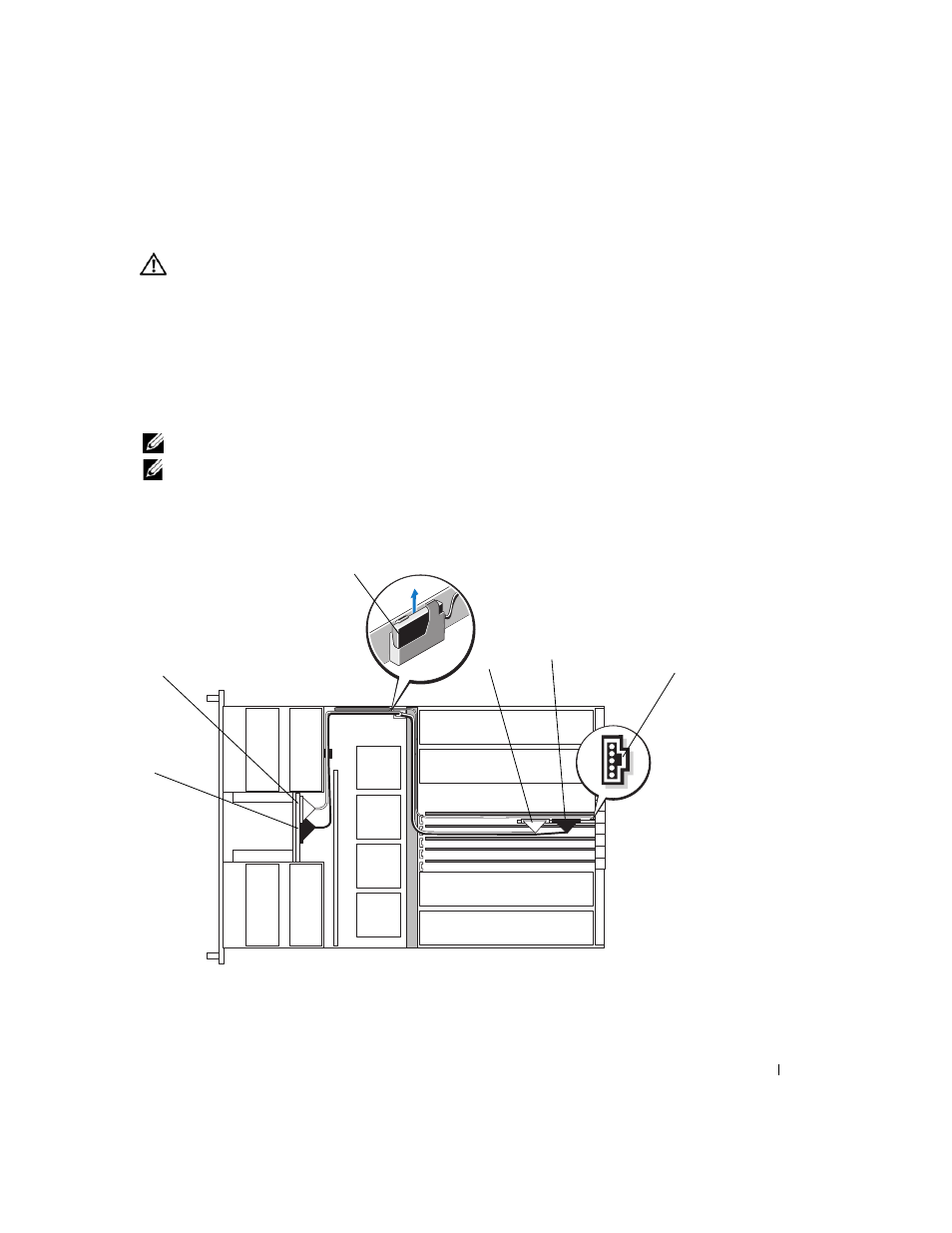

Abbildung 1-5. SAS-Controllerkartenkabel verlegen
1 SAS B 2 SAS A 3 RAID-Akku
4 SAS A 5 SAS B 6 Akkuanschluss
3
4
2
1
5
6
