TA1220
www.baumer.com 5

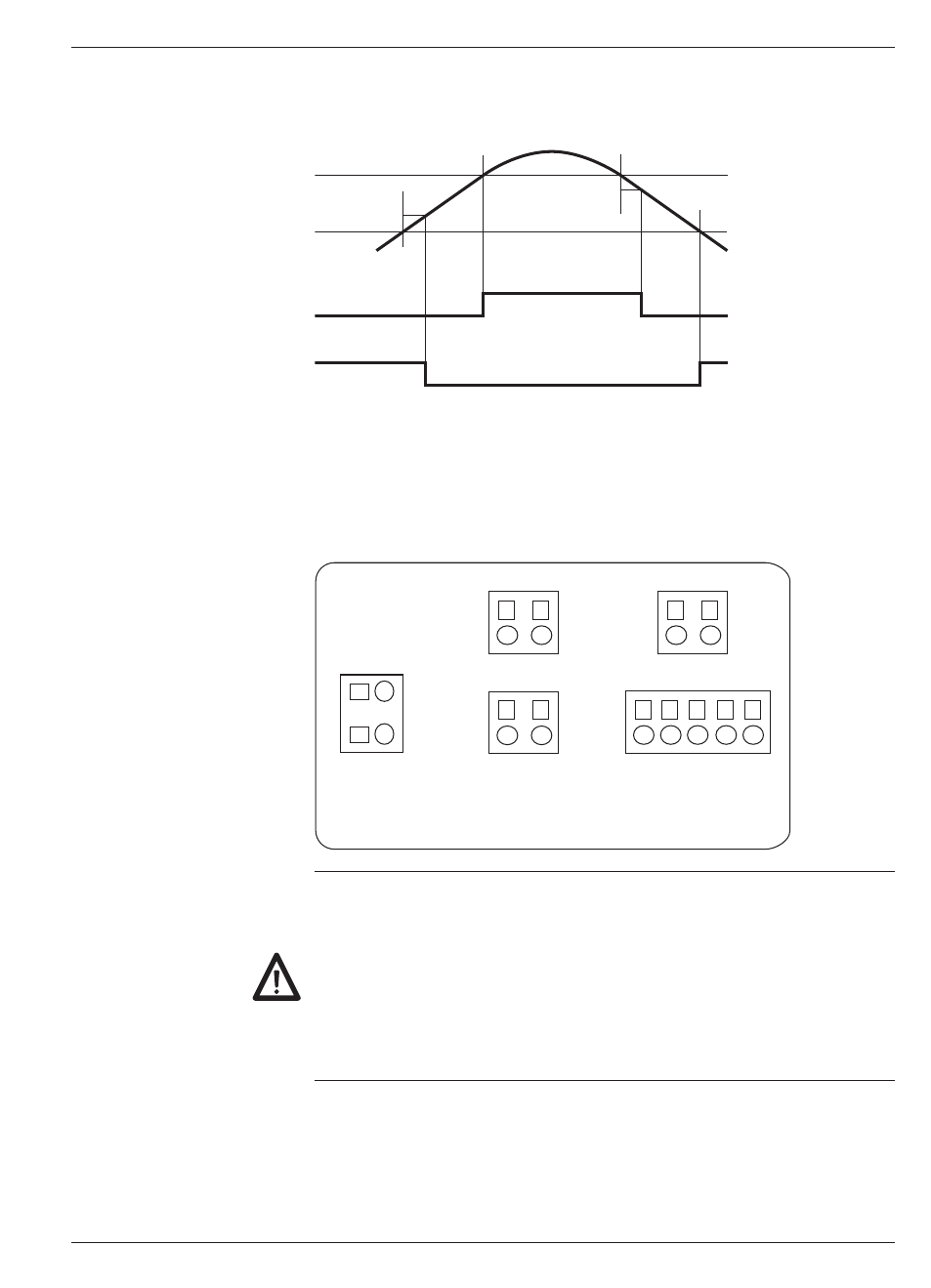

Asymmetrische Hysterese
Die Hysterese wird in Anzeige-Einheiten von 0 bis 9999 program-
miert. Diese wirkt nur beim Ausschalten der Grenzwertausgänge.
Hysterese
Hysterese
Relais 1 =
HIGH
Relais 2 =
LOW
Grenzwert 1
Grenzwert 2
3 Gerät anschliessen
In diesem Kapitel werden zuerst die Anschlussbelegung sowie einige
Anschlussbeispiele vorgestellt.
3.1 Anschlussbelegung
6HQVRU
%HWULHEVVSDQQXQJ
(LQJlQJH
5HODLV$XVJDQJ6(7 5HODLV$XVJDQJ6(7
56
9
$& QF
7['5['
7['5['
,PSXOV HLQJDQJ
&RPPRQ
Litzenanschluss aus Gründen des Berührungsschutzes nach
EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom
Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird
empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die
Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen
bei HF-Störung und falls bei grösseren Entfernungen Potential-
Ausgleichsleitungen installiert sind. Die Sensor-Anschlussleitungen
sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den
Ausgangs-Kontaktleitungen geführt werden.
