Mode opératoire
1. Appuyer sur la touche , le message [Pro] s‘affiche et la LED
PROG clignote pour signaler le mode programmation.
2. Sélectionner à l’aide de la touche le module à programmer,
l’identification des différents modules est faite par un nom.(InP,
dSP, Set, S.out).
3. Valider par la touche le module sélectionné et programmer les
différentes lignes à l’aide des touches , et .
4. Programmer s‘il y a lieu les autres modules et quitter le mode pro-
grammation par la touche quand [Pro] est affiché. L‘indicateur
mémorise la programmation en affichant le message [Stor] et
quitte automatiquement le mode programmation.
5. Verrouiller, si nécessaire, le mode programmation. Voir le chapitre
„Verrouillage de la programmation“. Une fois la programmation
verrouillée, il sera toujours possible d‘accéder aux différents
modules de configuration pour en vérifier le contenu. Dans ce cas
le message [DAtA] sera affiché à la place du message [Pro] en
entrant en mode programmation.

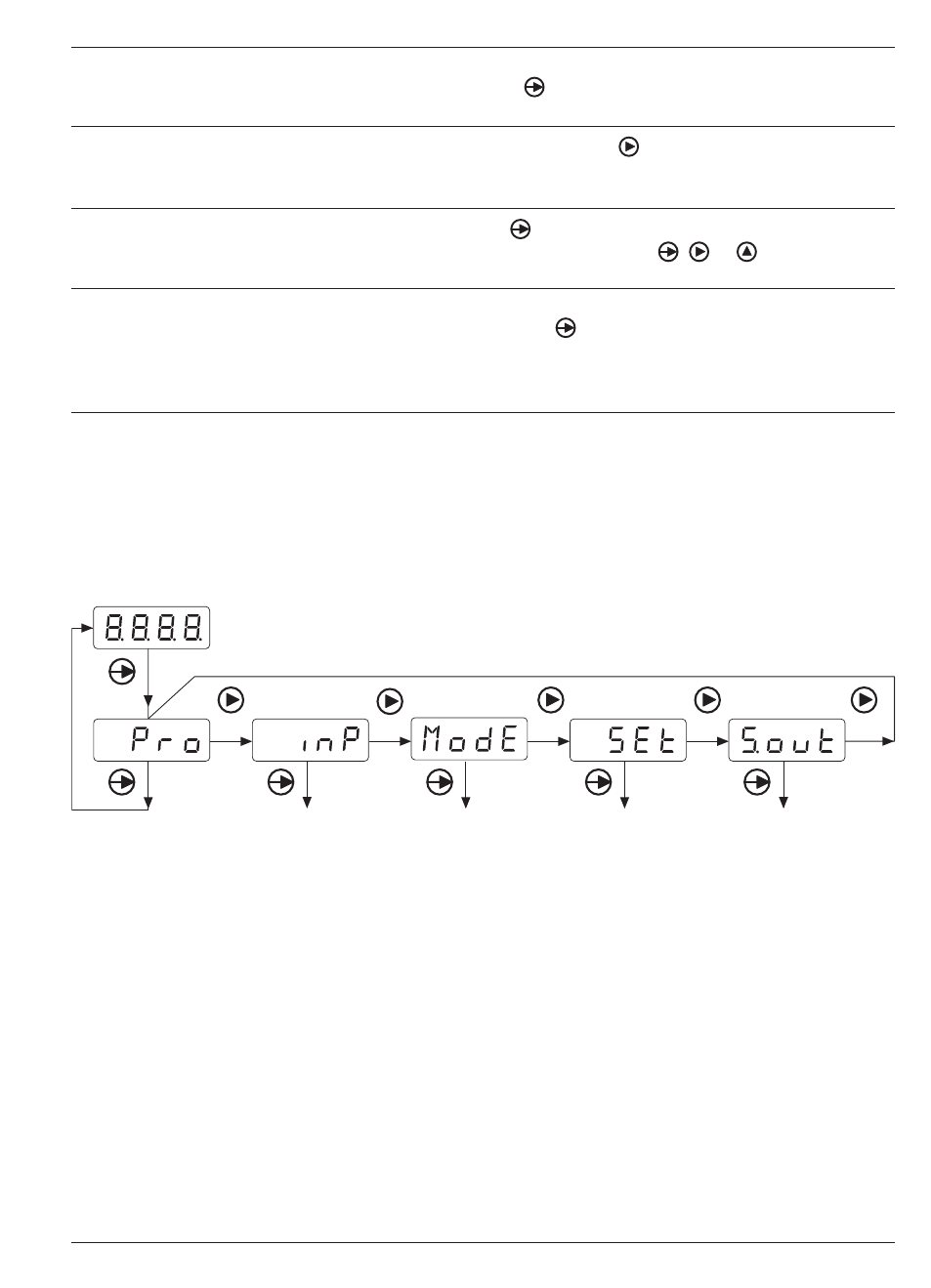

Synoptique des modules de configuration
Entrer / quitter le
mode programmation
Configuration du
signal d'entrée
Configuration de
la liaison série
Configuration des
seuils
Configuration de l'affichage/
principe de mesure
Le module S.out n‘apparaît que si l‘appareil est équipé de l‘option
„liaison série“.
