TA1220
4 www.baumer.com
2 Beschreibung
2.1 Systembeschreibung
Der Tachometer eignet sich zu Darstellung von Frequenzen oder Ge-
schwindigkeiten in industriellen Einsatzgebieten.
-Anzeigeneinheit 1/s, 1/min, 1/h programmierbar
-Eingang: NPN, PNP, Namur, TTL, 10...600 VAC
-Zwei Grenzwerte SET 1 und SET 2
-Sensorversorgung: 5 V, 8 V, 12 V
-Frequenz 0,01 Hz...7 kHz
-Periodendauermessung
-LED-Anzeige, 4-stellig
-DIN-Gehäuse 48 x 24 mm
-Schnittstelle RS485
2.2 Anzeige
6(7
6(7
7$5(
352*
4-stellige Anzeige
Fläche für Einheitenaufkleber

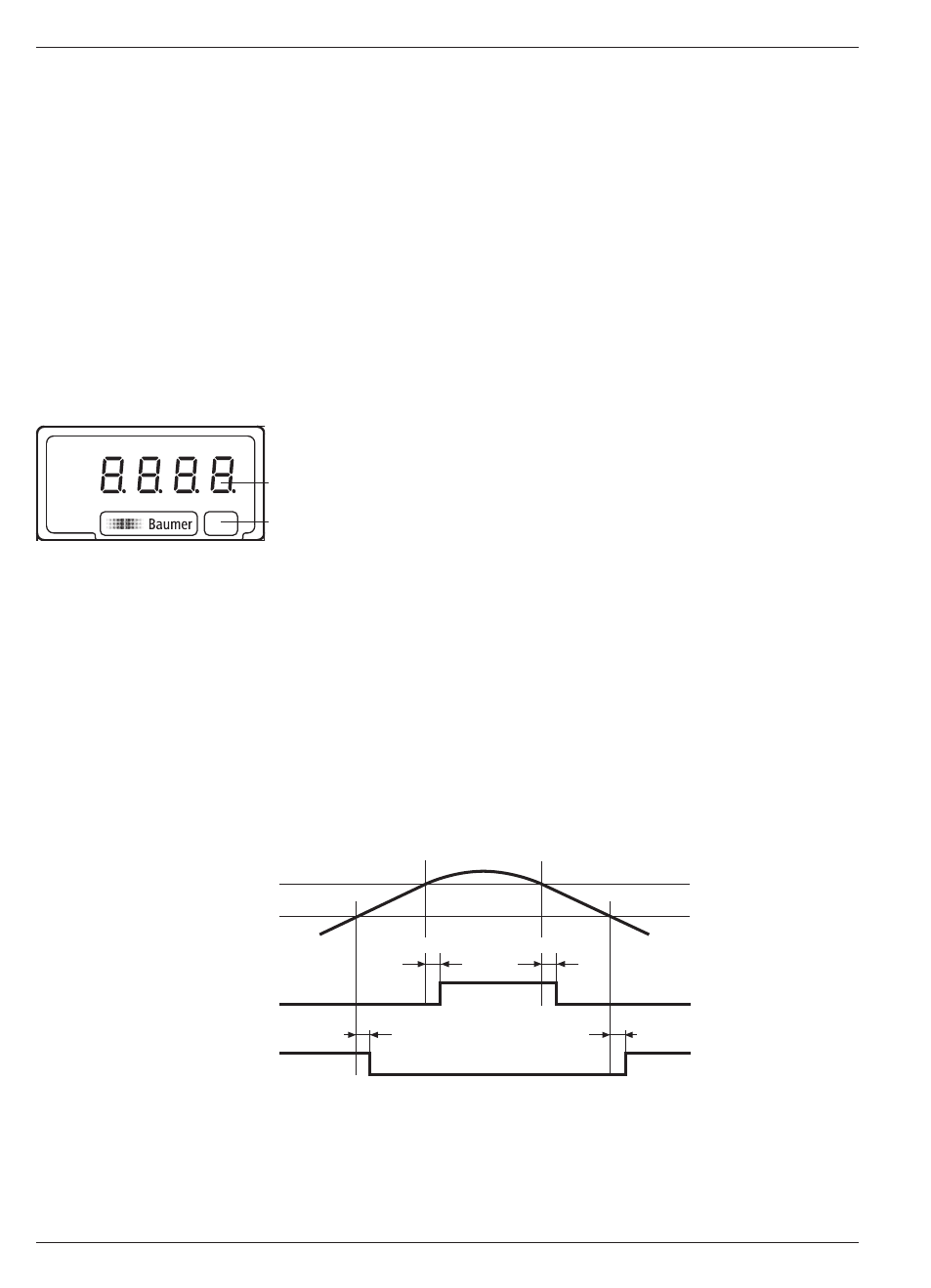

2.3 Grenzwertausgänge
Der Tachometer verfügt über zwei Relais-Grenzwertausgänge. Per
Programmierung HIGH oder LOW kann bestimmt werden, ob die
Ausgänge bei Anzeigewert ≥ oder ≤ Grenzwert aktiv geschaltet wer-
den.
Die Ausgänge können mit einer Zeitverzögerung oder mit einer Hy-
sterese programmiert werden.
Zeitverzögerung der Grenzwertausgänge
Die Zeitverzögerung ist von 00 bis 99 s programmierbar.
Diese wirkt sowohl beim Ein- und beim Ausschalten der Grenzwert-
ausgänge.
Verzögerung Verzögerung
Verzögerung Verzögerung
Relais 1 =
HIGH
Relais 2 =
LOW
Grenzwert 1
Grenzwert 2
