TA1220
42 www.baumer.com

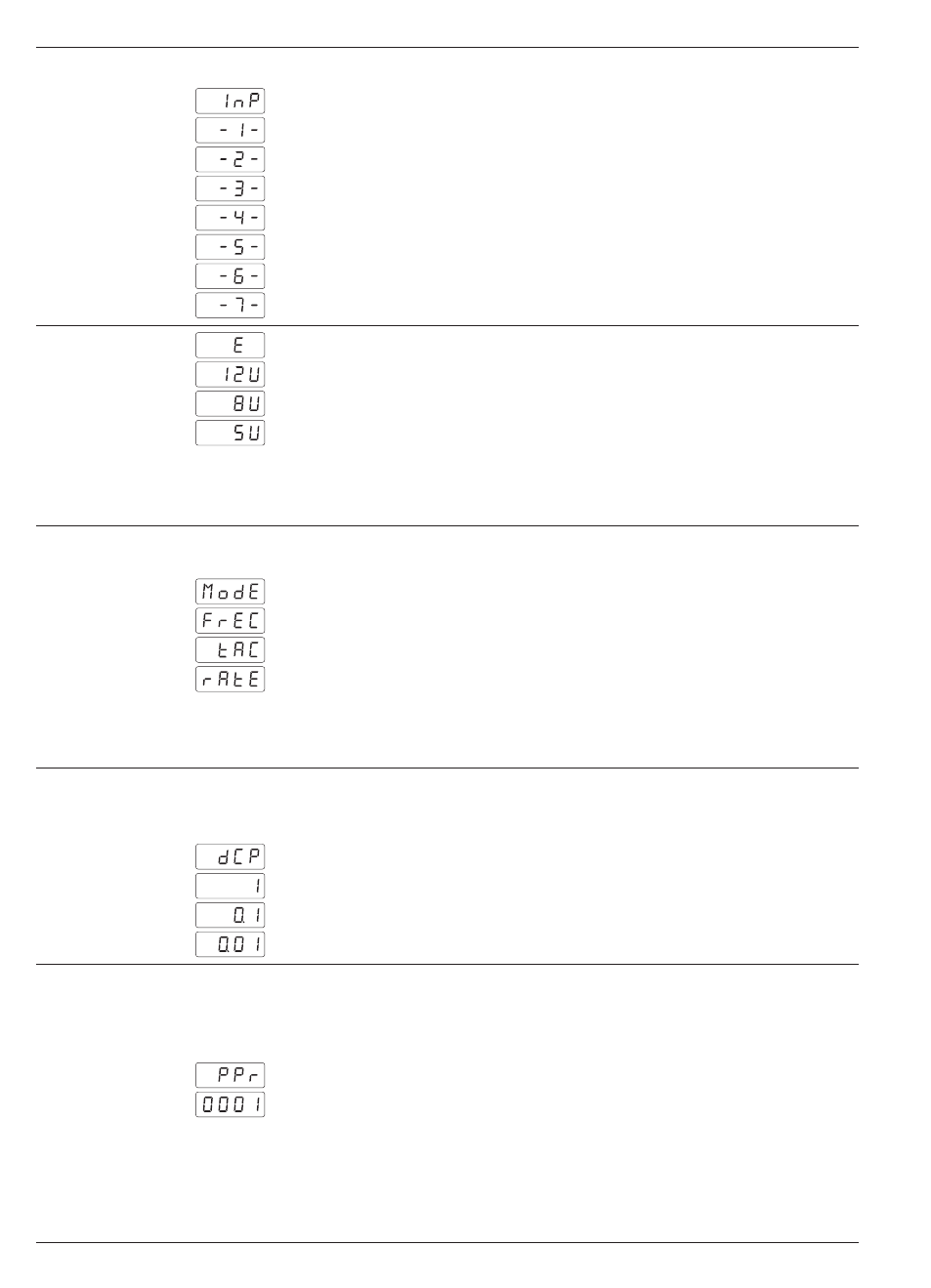

4.1 Configuration de l‘entrée
Signal d‘entrée
Entrée tension 10...600 VAC
Entrée capteur magnétique
Entrée capteur Namur
Entrée PNP
Entrée NPN
Entrée TTL
Entrée contact (max. 20 Hz)
Alimentation capteur (*)
12 V pour codeur ou capteur
8 V pour capteur Namur
5 V pour signal TTL
(*) La ligne de programmation de l‘alimentation capteur n‘apparaît
pas pour les sélections -1-, -2-, -7-, du signal d‘entrée; l‘alimentation
capteur est alors automatiquement 5 V.
4.2 Configuration de l‘affichage
Sélection: Affichage / Mode
Mode fréquencemètre (4.2.1)
Mode tachymètre (4.2.2)
Mode plage d‘affichage (4.2.3)
Les lignes de programmation ci-dessous dépendent du mode sélec-
tionné. Ainsi par exemple si FrEC est sélectionné n‘apparaîtra que le
chapitre 4.2.1. Les chapitres 4.2.2 et 4.2.3 n‘apparaîtront pas.
4.2.1 Mode fréquencemètre
La fréquence du signal d‘entrée est affichée directement en Hz.
Position du point décimal à l‘affichage
Sans point décimal
0.1 point décimal 1 chiffre après la virgule
0.01 point décimal 2 chiffres après la virgule
4.2.2 Mode tachymètre
Affichage d‘une vitesse linéaire, d‘une vitesse de rotation ou d‘une
cadence par mn.
Nombre d‘impulsions par unité d‘affichage
Il faut programmer le nombre d‘impulsions générées par uni-
té d‘affichage. (EX. nombre d‘impulsions par mètre ou nombre
d‘impulsions par tour). Valeur programmable de 1 à 9999.
Exemple: Pour afficher une vitesse de rotation en tours/mn si 500
impulsions sont délivrées par tour il faut rentrer 500 comme nombre
d‘impulsions par unité d‘affichage.
