TA1220
36 www.baumer.com
2 Description
2.1 Caractéristiques principales
Le tachymètre est destiné à afficher une fréquence ou une vitesse
dans un environnement industriel.
-Unité d’affichage 1/h, 1/min, 1/s programmable
-Entrée: NPN, PNP, Namur, TTL, 10…600 VAC
-Deux seuils SET1 / SET2
-Alimentation capteur 5 V, 8 V, 12 V
-Fréquence 0,01 Hz…7 kHz
-Mesure de la période
-Affichage LED, 4 digits
-Boîtier DIN 48 x 24 mm
-Liaison série RS485

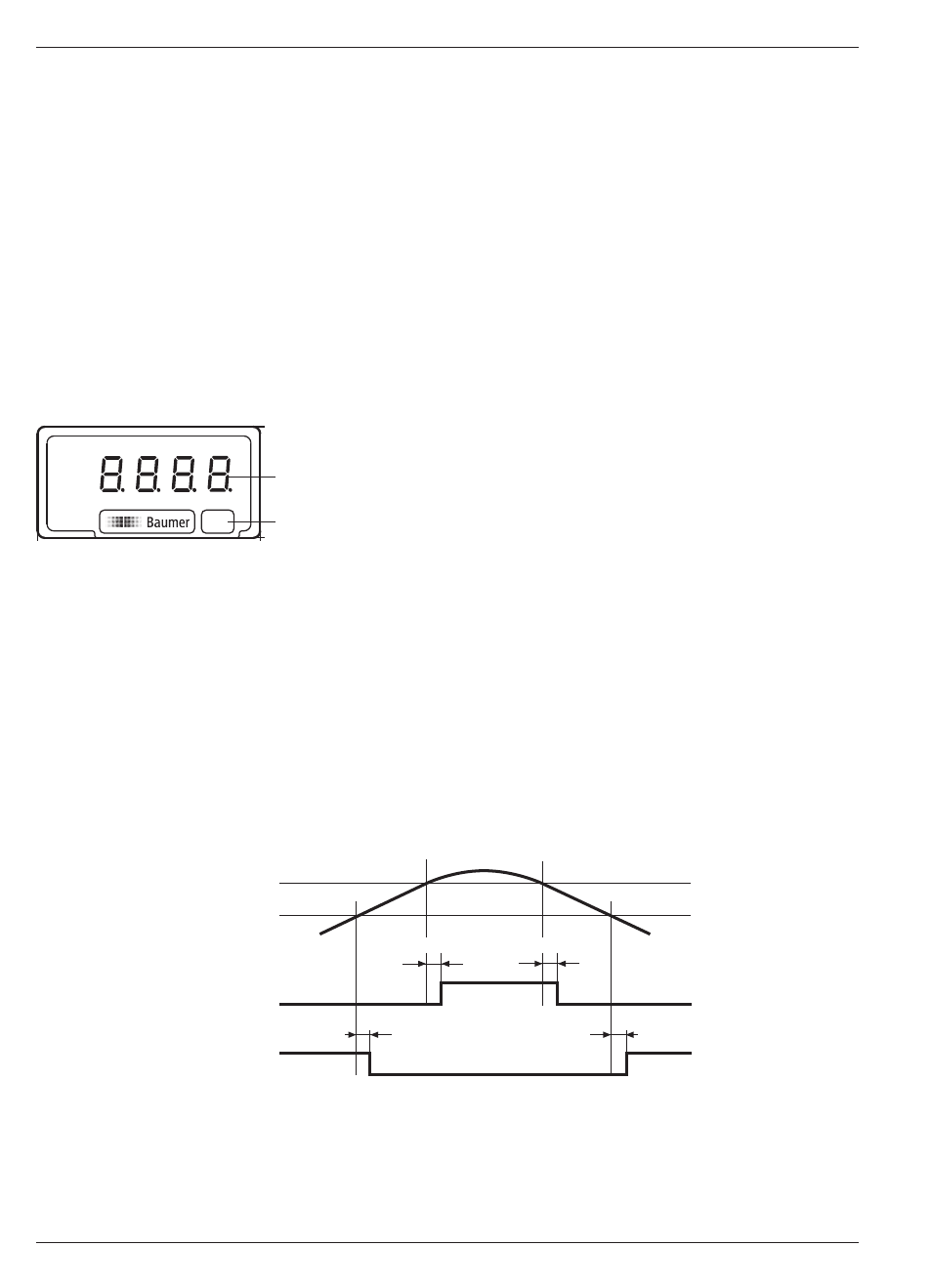

2.2 Affichage
6(7
6(7
7$5(
352*
Afficheur 4 digits
Emplacement étiquette d‘unités autocollantes
2.3 Sorties seuils
L’indicateur dispose de 2 seuils avec sorties relais. L’activation des
sorties est programmable en mode HIGH, c’est-à-dire lorsque la va-
leur affichée passe le seuil dans le sens croissant ou en mode LOW,
c’est-à-dire lorsque la valeur affichée passe le seuil dans le sens dé-
croissant. Les seuils peuvent être programmés avec un retard tem-
porisé ou une hystérésis.
Action retardée par temporisation
Le retard temporisé agit de part et d’autre du seuil quand la valeur
d’affichage passe par celui-ci dans le sens croissant ou décroissant.
Ce retard est programmable en secondes de 0 à 99.
Retard Retard
Retard Retard
Relais 1 =
HIGH
Relais 2 =
LOW
Seuil 1
Seuil 2
