TA1220

10

www.baumer.com

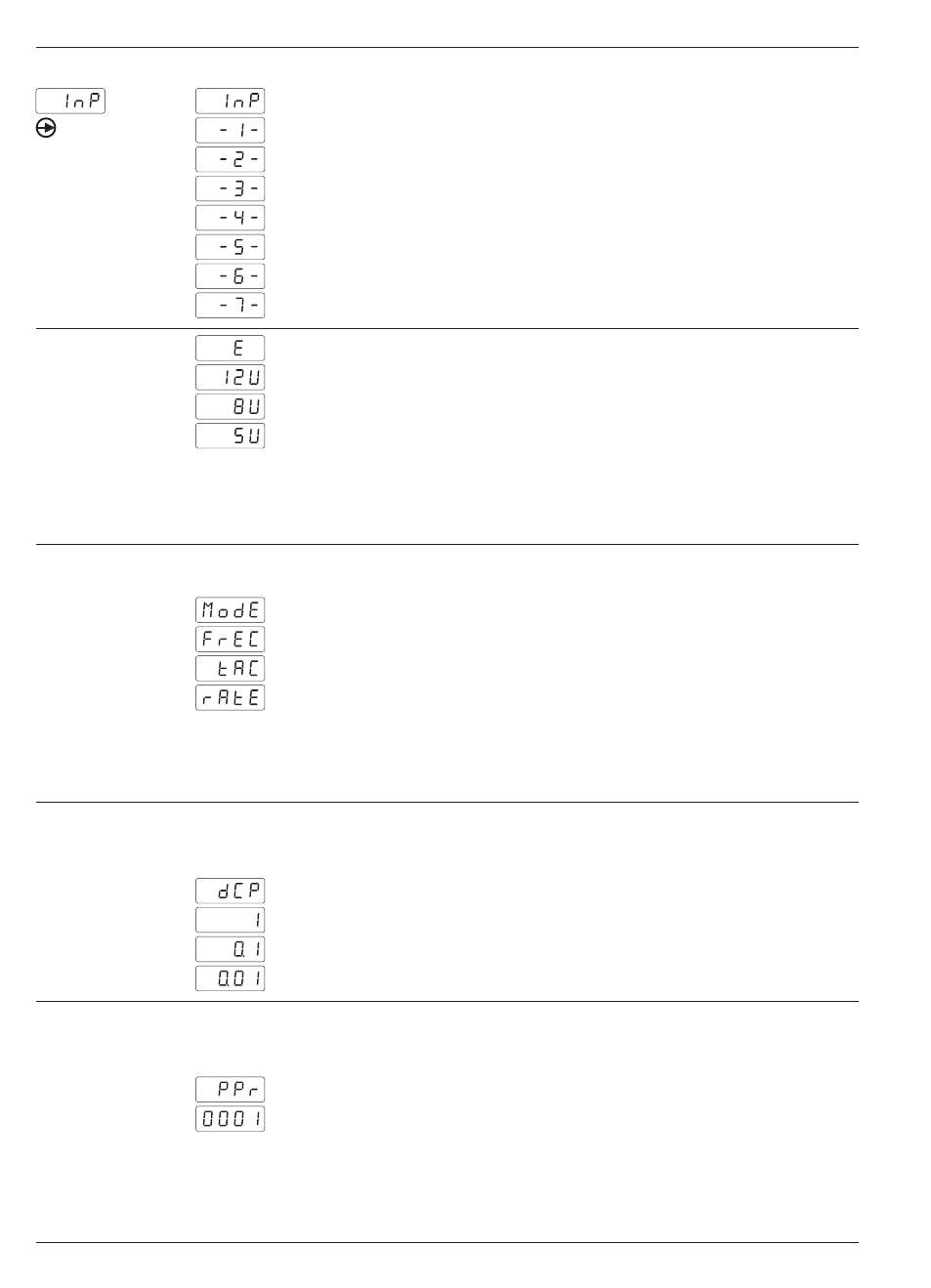

4.1 Eingangskonfiguration

Auswahl Eingangssignal
Spannungseingang 10...600 VAC
Magnetsensor
Namur Eingang
PNP Eingang
NPN Eingang
TTL Eingang
Kontakt Eingang (20 Hz max.)

Sensor Spannung (*)
12 V für Geber und Näherungsschalter
8 V für Namur Sensor
5 V TTL

(*) Diese Programmierzeile erscheint nicht bei Auswahl Eingangssi-

gnal -1-, -2-, -7- ; die Sensorspannung ist dann automatisch auf 5 V

eingestellt.

4.2 Anzeigenkonfiguration

Auswahl: Anzeige / Messprinzip Modus
Frequenzanzeige (4.2.1)
Tachometer (4.2.2)
Anzeige Skalierung (4.2.3)

Je nach Auswahl erscheint in den folgenden Programmierzeilen nur

das entsprechende Kapitel. Z.B. bei Auswahl FrEC erscheint nur das

Kapitel 4.2.1. Die Kapitel 4.2.2 und 4.2.3 erscheinen nicht mehr.

4.2.1 Frequenzanzeige
Die Eingangsfrequenz wird direkt in Hz angezeigt.
Dezimalpunkt
Kein Dezimalpunkt
0.1 Dezimalpunkt an der ersten Stelle
0.01 Dezimalpunkt an der zweiten Stelle.

4.2.2 Tachometer
Anzeige von Drehzahl oder Geschwindigkeit pro min.
Impulsbewertung

Es muss hier die Anzahl Impulse pro Anzeigeneinheit eingegeben

werden. (z.B. Impulse/Meter oder Impulse/Umdrehung…)

Zulässiger Bereich von 1 bis 9999.

Beispiel: Um die Geschwindigkeit in Umdrehungen/min anzuzeigen

(z.B. bei gelieferten 500 Impulse/Umdrehung) muss als Impulsbe-

wertungsfaktor 500 eingegeben werden.
