31
ES
precisa por el contrario una conexión de corriente para periféricos de 4 pines (5).
Si el ordenador todavía tiene unidad de disquetes/floppy, hay que enchufarla con el conector
FDD (6) a la fuente de alimentación.
Puesta en funcionamiento de la fuente
Comprueba si todas las conexiones y uniones están bien hechas, para que todos los elementos
y periféricos queden integrados. A continuación enchufa el cable de corriente de red. El
interruptor de toma de corriente lo activas de „0“ a „I“ En principio el ordenador debería arrancar
sin problemas, suponiendo que todos los dispositivos estén conectados y la instalación de la
fuente también.
Pin Función Color Pin Función Color
1 +3,3V Naranja
13
+3,3V Naranja
2 +3,3V Naranja +3,3Vs Marrón
3 COM Negro 14 -12V Azul
4 +5V Rojo 15 COM Negro
5 COM Negro 16 PS-ON Verde
6 +5V Rojo 17 COM Negro
7 COM Gris 18 COM Negro
8 PWR OK Azul 19 COM Negro
9 +5VSB Jaune 20 --- ---
10 +12V Jaune 21 +5V Rojo
11 +12V Naranja 22 +5V Rojo
12 +3V 23 +5V Rojo
24 COM Negro

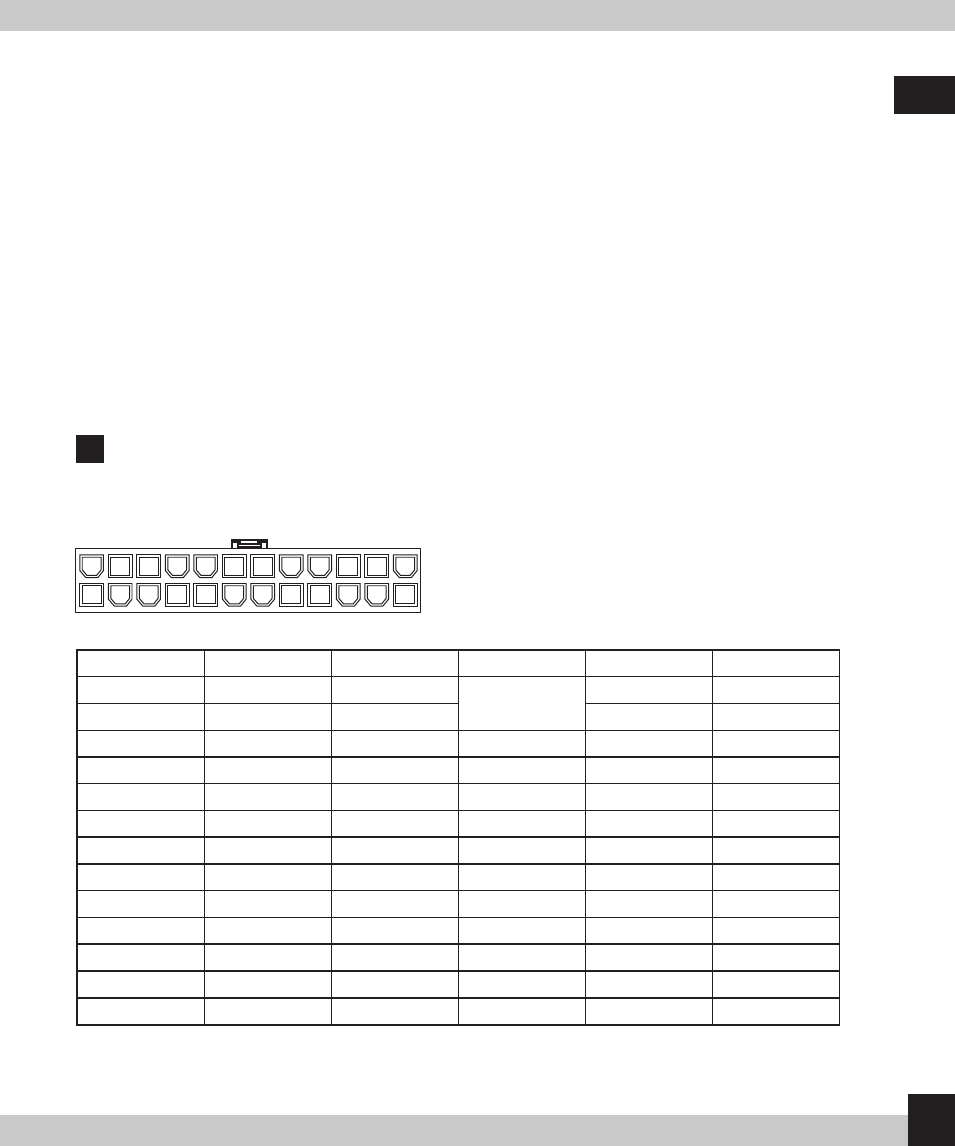

20+4 pines alimentación principal MAIN
DIAGRAMA DE CABLEADO
1
13
12
24
