MacDon R85 Rotary Disc 16 Foot Self-Propelled Windrower Headers User Manual
Page 53

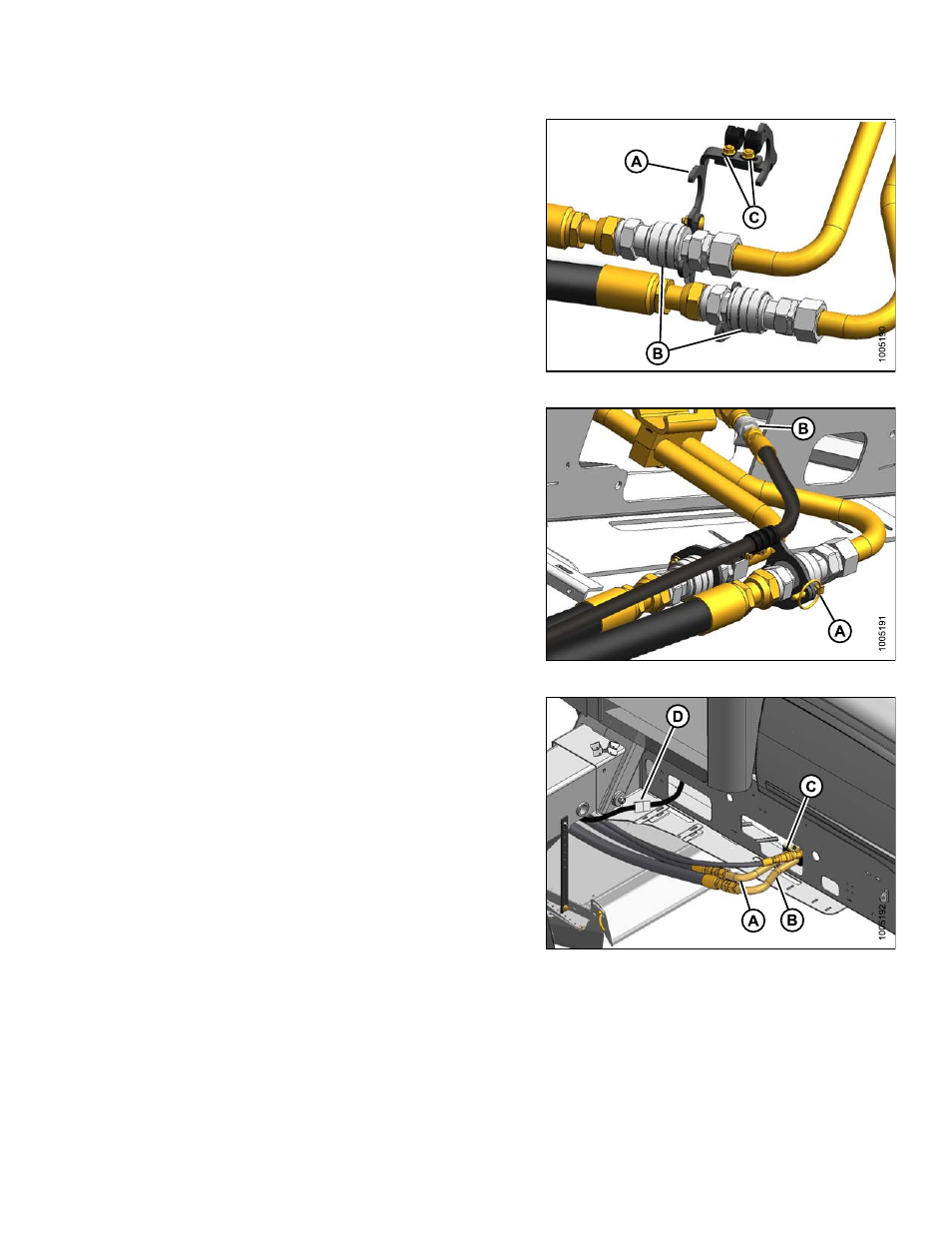

8. Lower holder (A) onto sleeves (B) so that flats locate on
holder. Holder can be adjusted by loosening bolts (C).
Tighten bolts after adjusting.
Figure 5.32
9. Insert lynch pin (A) to secure lock.
10. Attach case drain hose coupler at (B).
11. Proceed to step
14., Attaching the Header (M205
.
Figure 5.33
12. Connect large hoses to the lines at (A) and (B) as
shown. Torque fittings to 135 lb-ft (183 N·m).
13. Attach case drain hose coupler at (C).
14. Connect electrical harness to connector (D) (located
beside the forward valve block on the windrower).
Figure 5.34
169457
45
Rev. F
