Installation Luftschleuse E93ZWL
Vorbereitende Arbeiten an der Montageplatte
4
l
E93ZWLX DE/EN/FR 1.0
3.2 Vorbereitende Arbeiten an der Montageplatte
3.2.1 Bohrungen durchführen
Hinweis!
Zur einfachen Markierung der Bohrungen und der Aussparung im
Schaltschrankdach können Sie eine Schablone benutzen. Diese können Sie auch
als dxf-Datei im Internet herunterladen, im Bereich ”Downloads” unter
http:/ / www.Lenze.de

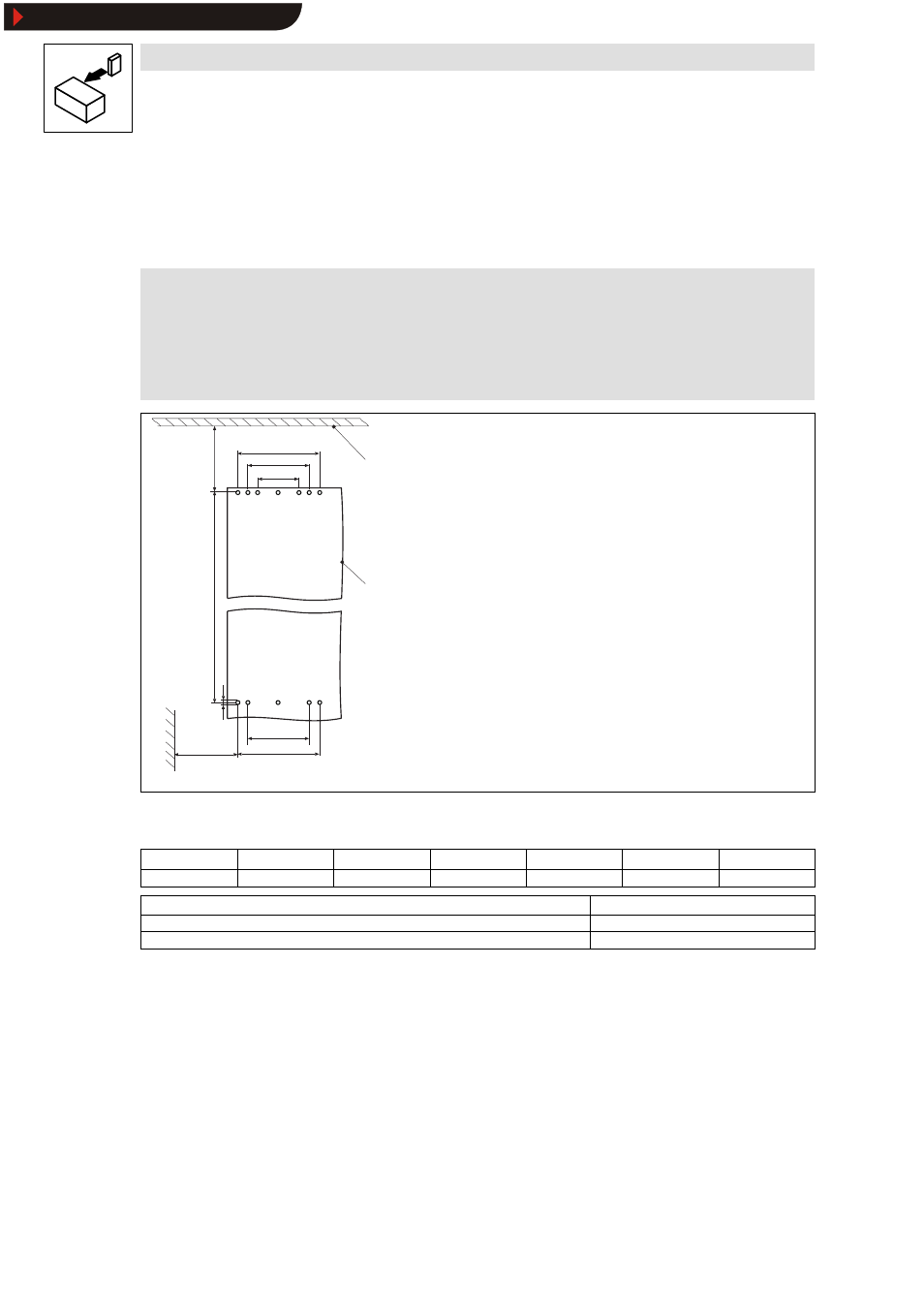

a1
a1 a4
a3
a2
a2
d
b
b1 0
1
93ZWL012
Schaltschrankdach
Montageplatte
a1 [mm] a2 [mm] a3 [mm] a4 [mm] b [mm] b1 [mm] d [mm]
450 340 225 200 1005 70 9 (12x)
Montagefreiraum a4 Mindestabstand
Links/rechts zu einem anderen Antriebsregler mit Luftschleuse 200 mm
Links/rechts zu einem anderen Antriebsregler ohne Luftschleuse 30 mm
z Bohrungen entsprechend der Abbildung auf Montageplatte markieren.
z Löcher in Montageplatte bohren.
