Installation Luftschleuse E93ZWL
Antriebsregler und Luftschleuse montieren
9
l
E93ZWLX DE/EN/FR 1.0
3.4.2 Luftschleuse an Montageplatte befestigen
Hinweis!
z Die Montageplatte muß im Schaltschrank hängen.
z Lenze empfiehlt eine Dichtung zwischen Luftschleusen und Schaltschrankdach.
Die Dichtung (Meterware) befindet sich nicht im Lieferumfang der Luftschleusen.
0
1
2
11 2
4
3
93ZWL017
Befestigungskragen der Luftschleuse
Dichtung
Schaltschrankdach
Innensechskantschraube M8 × 25 mm
Federring M8

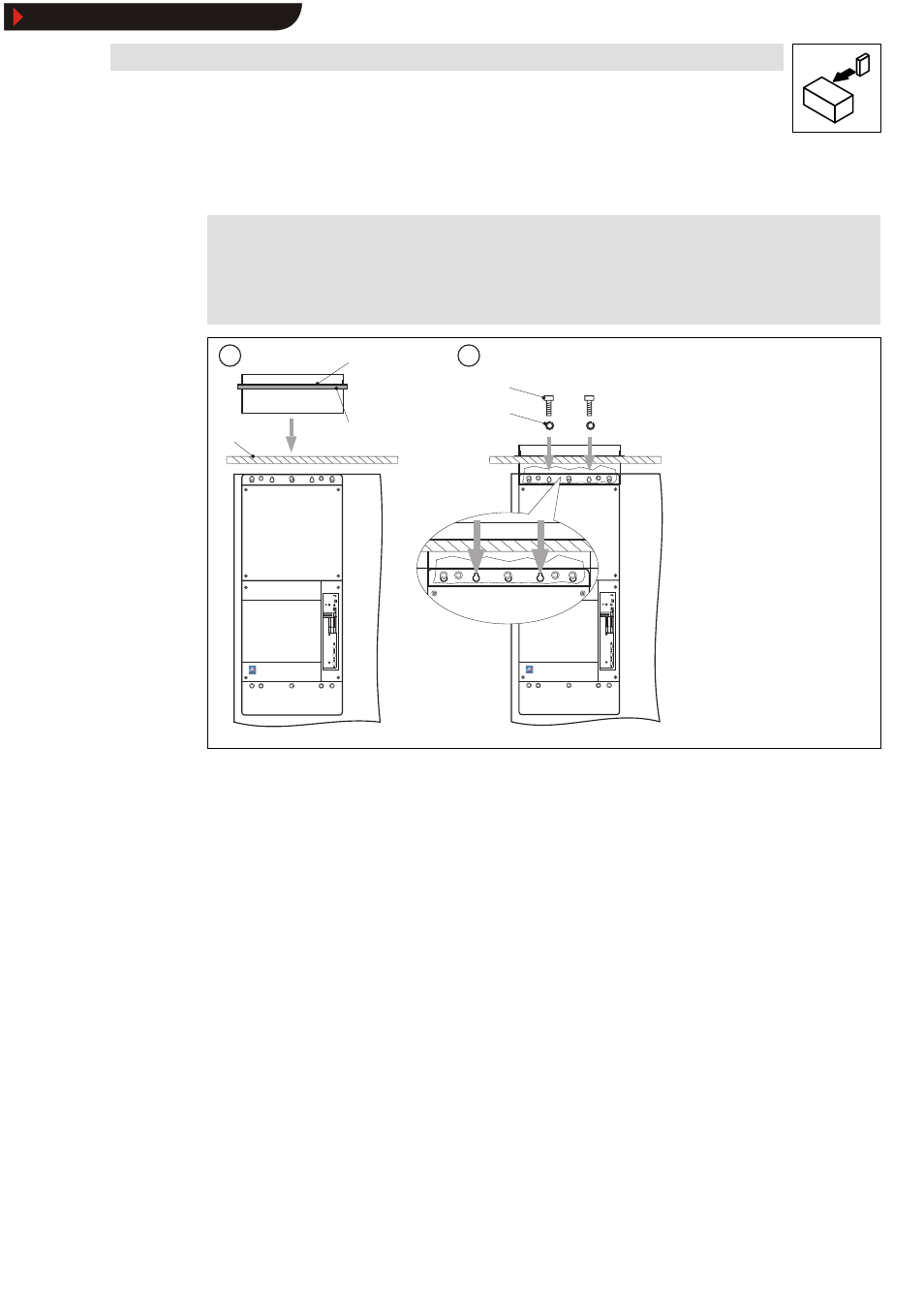

1. Dichtungen unter Befestigungskragen der Luftschleuse kleben und Luftschleuse durch
Aussparung im Schaltschrankdach führen.
2. Luftschleuse mit 2 Innensechskantschrauben und Federringen genau an den gezeigten
Punkten an der Montageplatte befestigen.
