Vorwort
1
l
E93ZWLX DE/EN/FR 1.0
1 Vorwort
1.1 Über diese Montageanleitung
z Die vorliegende Montageanleitung dient Ihnen zum sicherheitsgerechten Arbeiten an und mit
der Luftschleuse. Sie enthält Sicherheitshinweise, die Sie beachten müssen.
z Die Montageanleitung muß stets komplett und in einwandfrei lesbarem Zustand sein.

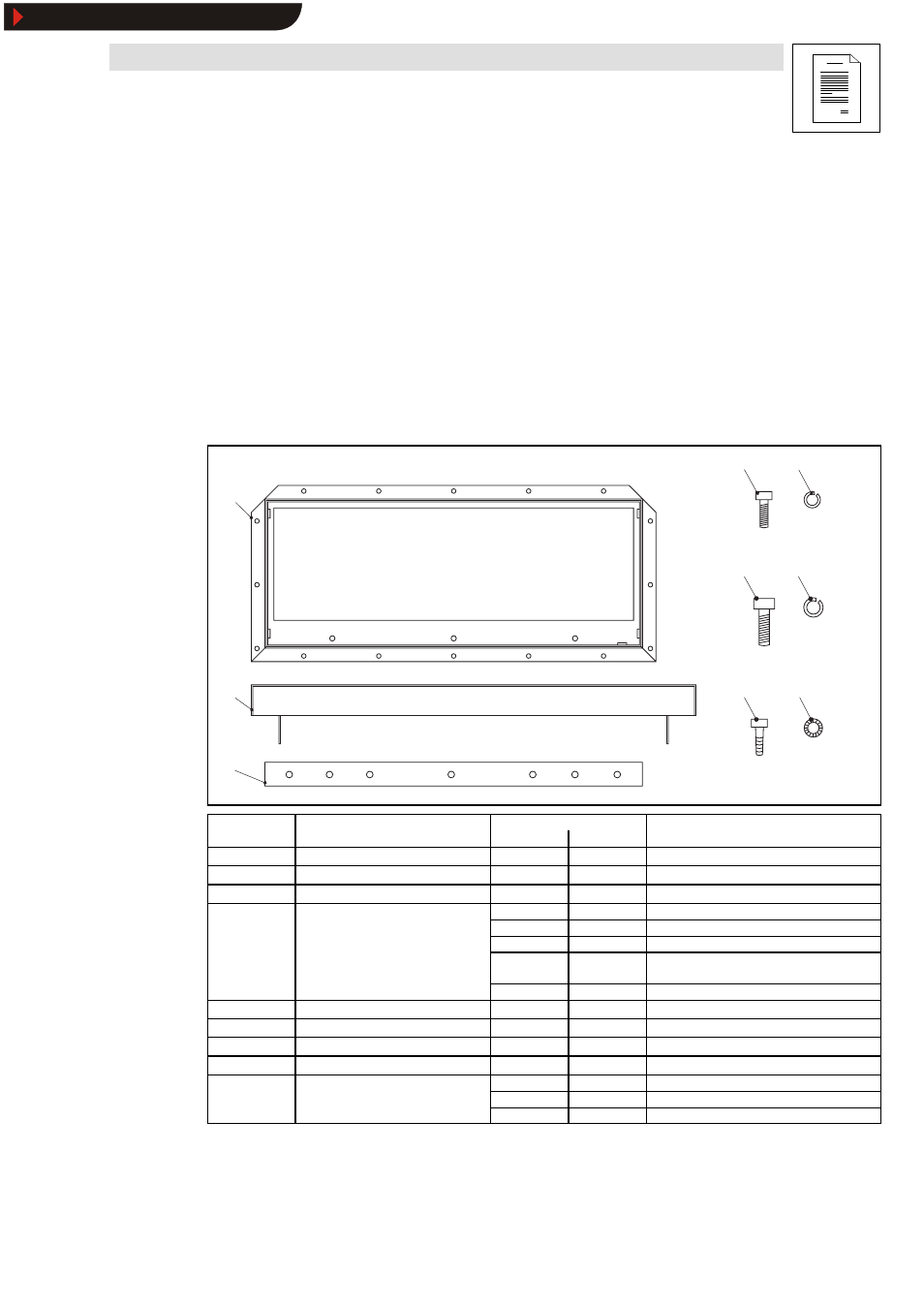

1.2 Lieferumfang
0
1
2
5 6
7 8
3 4
93ZWL020
Position Beschreibung Anzahl Funktion Position Beschreibung
E93ZWL E93ZWL2
Funktion
Luftschleuse 1 2
Abdeckung Luftschleuse 1 1
Montageschiene 2 4 Befestigung Antriebsregler auf Montageplatte
Innensechskantschraube M6 × 16 mm 3 3 Befestigung Abdeckung Innensechskantschraube M6 × 16 mm
1 1 Befestigung und Erdung Abdeckung
2 4 Befestigung Luftschleuse am Antriebsregler
1 2 Befestigung und Erdung Luftschleuse am An-
triebsregler
1 2 Erdung Luftschleuse am Schaltschrank
Federring M6 8 16 zu
Innensechskantschraube M8 × 25 mm 12 24 Befestigung Antriebsregler und Montageschiene
Federring M8 12 24 zu
Selbstformschraube M6 (Rittal) 16 32 Befestigung Luftschleuse am Schaltschrank
Zahnscheibe M6 1 2 Erdung Abdeckung Zahnscheibe M6
1 2 Erdung Luftschleuse am Antriebsregler
1 2 Erdung Luftschleuse
