Avant-propos
1
l
E93ZWLX DE/EN/FR 1.0
1 Avant-propos
1.1 Comment utiliser ces instructions de montage
z Les présentes instructions de montage permettent d’utiliser en toute sécurité la trappe à air.
Les consignes de sécurité doivent impérativement être respectées.
z Le document des instructions de montage doit être complet et lisible, en toute circonstance.

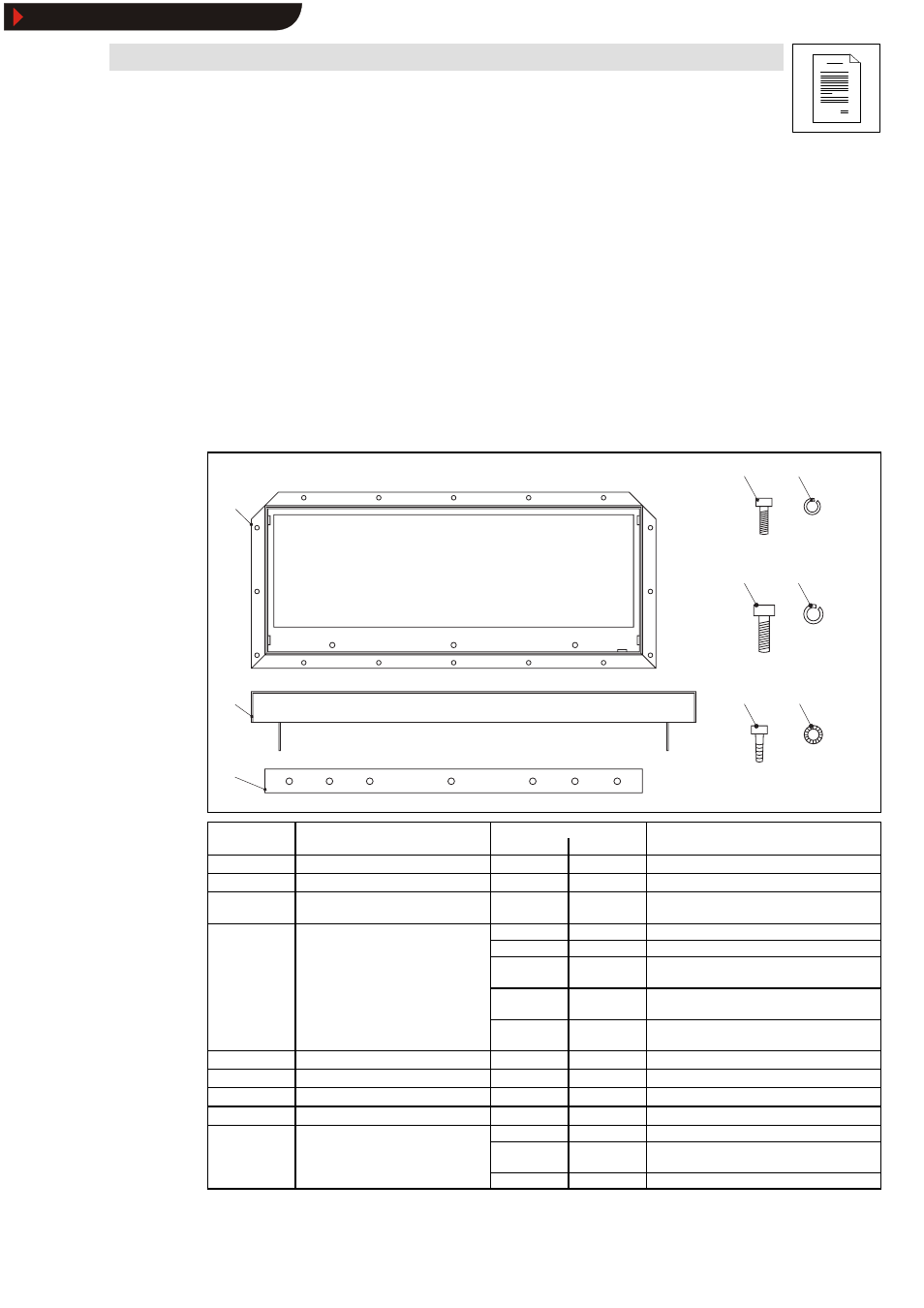

1.2 Equipement livré
0
1
2
5 6
7 8
3 4
93ZWL020
Position Description Quantité Fonction Position Description
E93ZWL E93ZWL2
Fonction
Trappe à air 1 2
Couvercle de la trappe à air 1 1
Embase 2 4 Fixation du variateur de vitesse sur la plaque de
montage
Vis à six pans creux M6 × 16 mm 3 3 Fixation du couvercle Vis à six pans creux M6 × 16 mm
1 1 Fixation et mise à la terre du couvercle
2 4 Fixation de la trappe à air au variateur de
vitesse
1 2 Fixation et mise à la terre de la trappe à air sur
le variateur de vitesse
1 2 Mise à la terre de la trappe à air sur l’armoire
électrique
Rondelle élastique M6 8 16 avec
Vis à six pans creux M8 × 25 mm 12 24 Fixation du variateur de vitesse et de l’embase
Rondelle élastique M8 12 24 avec
Vis autotaraudeuse M6 (Rittal) 16 32 Fixation de la trappe à air à l’armoire électrique
Rondelle dentée M6 1 2 Mise à la terre du couvercle Rondelle dentée M6
1 2 Mise à la terre de la trappe à air sur le variateur
de vitesse
1 2 Mise à la terre de la trappe à air
