Installation Luftschleuse E93ZWL
Antriebsregler und Luftschleuse montieren
10
l
E93ZWLX DE/EN/FR 1.0

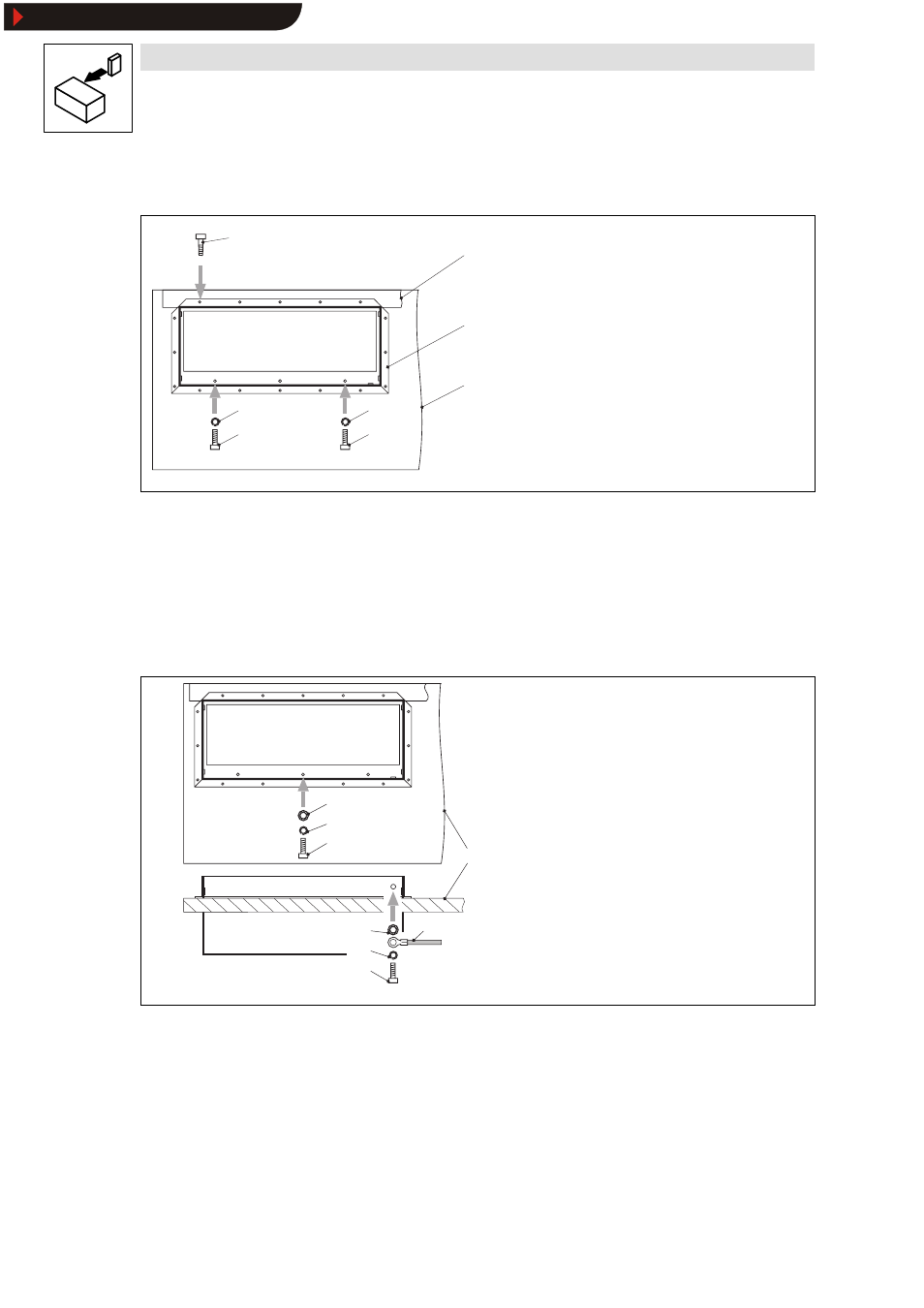

3.4.3 Luftschleuse am Antriebsregler und Schaltschrankdach befestigen
2
1
0
3
4
5
4
5
93ZWL018
Selbstformschraube Luftschleuse Federring M6
Montageplatte Schaltschrankdach Innensechskantschraube M6 × 16 mm
z Luftschleuse mit 16 Selbstformschrauben am Schaltschrankdach befestigen.
z Luftschleuse mit 2 Innensechskantschrauben und Federringen genau an den gezeigten
Punkten am Antriebsregler befestigen.
3.4.4 Luftschleuse erden
0
1
2
3
1
2
4
3

‚
93ZWL22
Schaltschrankdach Federring M6 Erdungsleitung Schaltschrank
(nicht im Lieferumfang enthalten)
Zahnscheibe M6 Innensechskantschraube M6 × 16 mm
g g
(nicht im Lieferumfang enthalten)
1. Luftschleuse mit 1 Innensechskantschraube, Federring und Zahnscheibe genau am gezeigten
Punkt am Antriebsregler erden.
2. Luftschleuse mit 1 Innensechskantschraube, Federring, Erdungsleitung und Zahnscheibe
genau am gezeigten Punkt am Schaltschrank erden.
