Installation Luftschleuse E93ZWL

Antriebsregler und Luftschleuse montieren

8

l

E93ZWLX DE/EN/FR 1.0

3.4

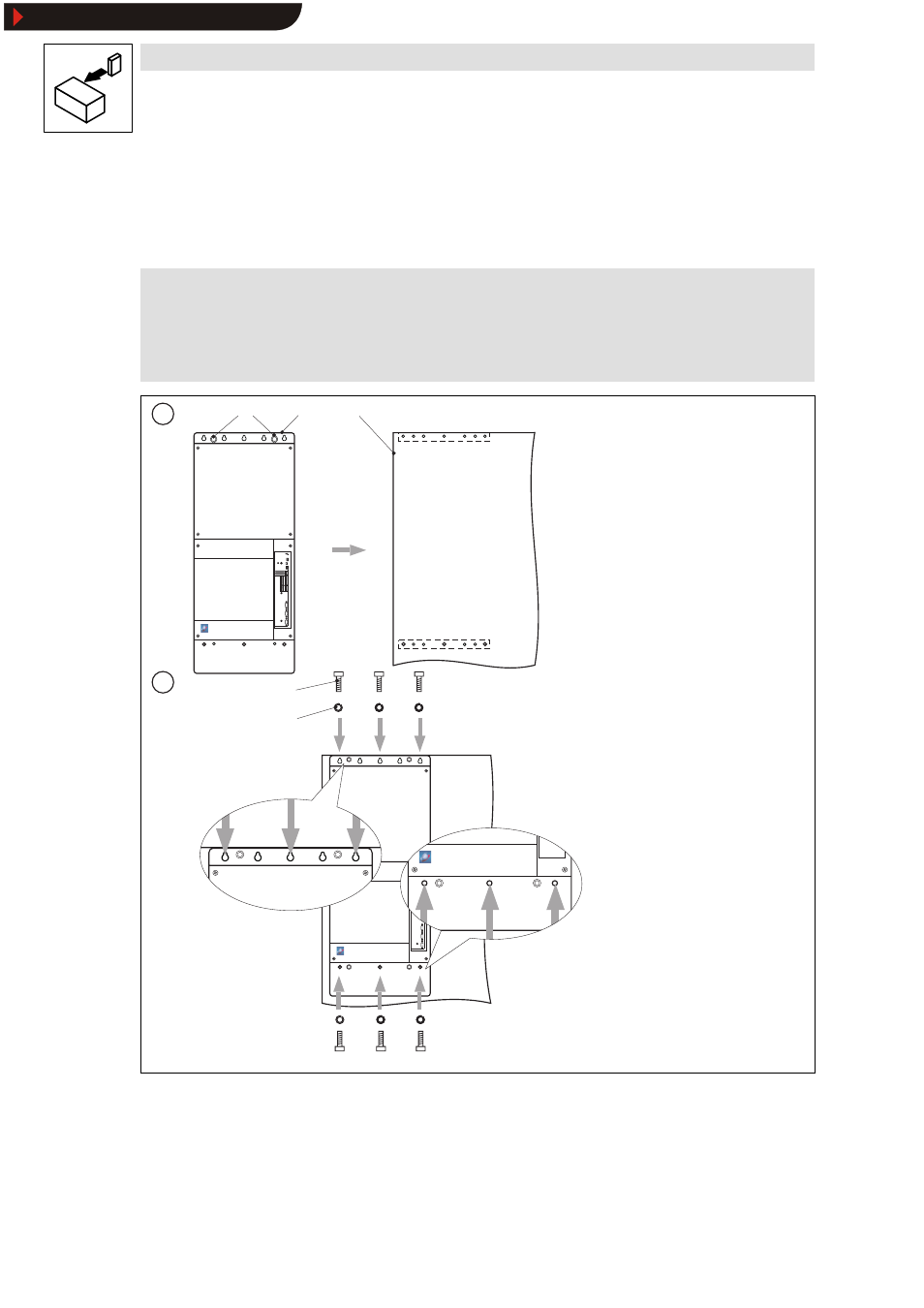

Antriebsregler und Luftschleuse montieren

3.4.1

Antriebsregler auf Montageplatte befestigen

Gefahr!

Verletzungsgefahr durch hohes Gewicht des Antriebsreglers.

Transportieren Sie die Antriebsregler ausschließlich an den Ringösen und mit
geeignetem Hebezeug.

1

4

3

1

0

2

2

93ZWL016

Ringösen

Montageplatte

Federring M8

Antriebsregler

Innensechskantschraube M8 × 25 mm

1. Antriebsregler auf Montageplatte legen.

2. Antriebsregler mit 6 Innensechskantschrauben und Federringen genau an den gezeigten

Punkten auf der Montageplatte befestigen.
