Page 98: L’adresse du noeud (inscription "1" ... "64") et
Câblage des modules
Modules de mémoire
l
98
EDK94ARN24 DE/EN/FR/ES/IT 2.1
Baud
CAN Address
O
N
c
d
b
a
64
32
16
8
4
2
1
A
9400CAN003

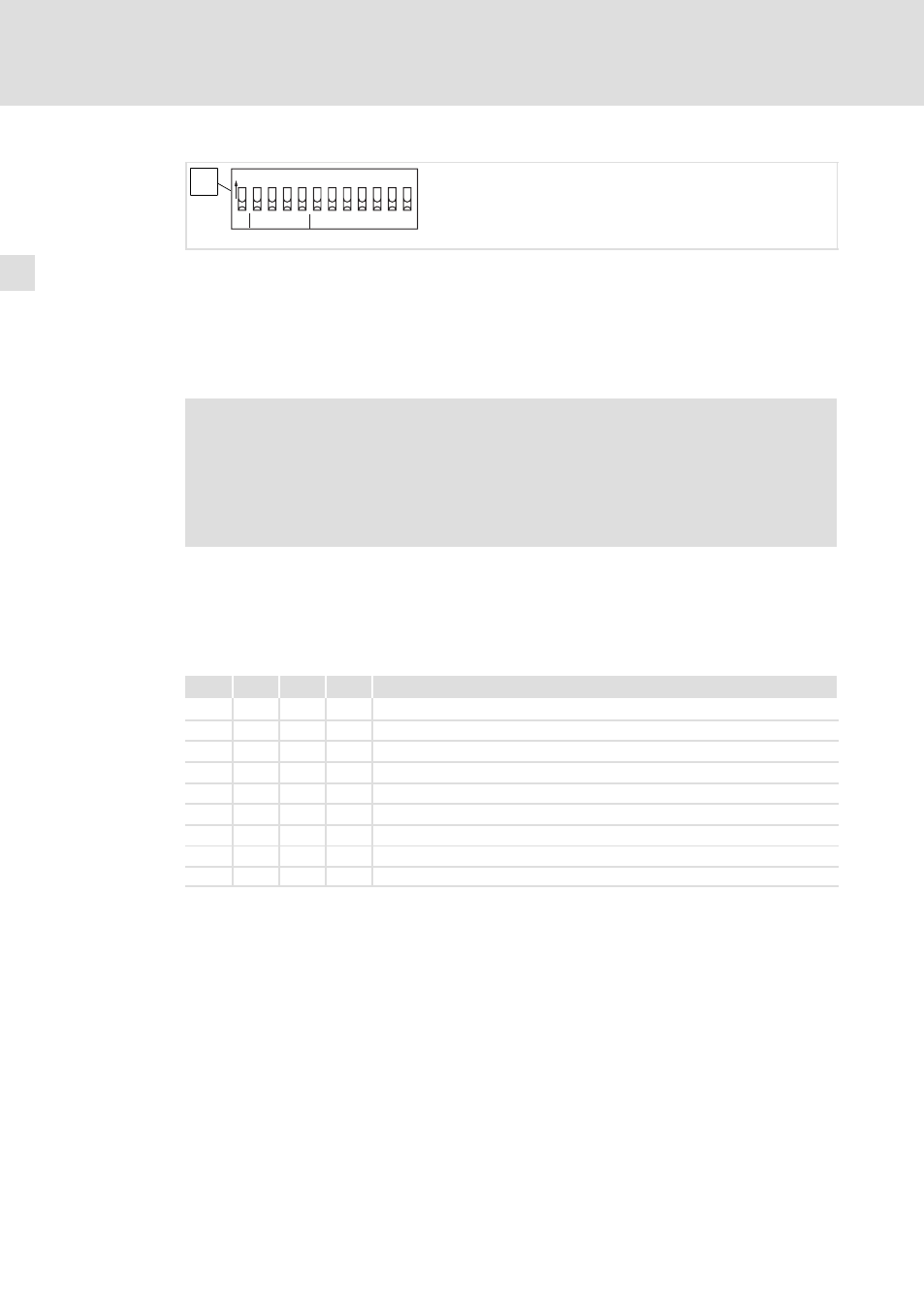

Fig.7−6
Disposition et inscriptions des interrupteurs DIP
Les interrupteurs DIP sur la face avant permettent de régler
ƒ
l’adresse du noeud (inscription "1" ... "64") et
ƒ
la vitesse de transmission (inscription "a" ... "d").
)
Remarque importante !
Si à la mise sous tension de l’appareil de base, tous les interrupteurs
d’adressage se trouvent en position "OFF", la configuration des codes C00350
(adresse du noeud) et C00351 (vitesse de transmission) est appliquée.
Pour activer un réglage modifié, couper brièvement l’alimentation de
l’appareil de base.
Réglage de l’adresse du noeud
L’adresse du noeud de l’entraînement se déduit de la somme des interrupteurs
d’adressage en position ON.
Réglage de la vitesse de transmission
d
c
b
a
Vitesse de transmission
OFF
ON
ON
OFF
10 kbits/s
OFF
ON
OFF
ON
20 kbits/s
OFF
OFF
ON
ON
50 kbits/s
OFF
OFF
ON
OFF
125 kbits/s
OFF
OFF
OFF
ON
250 kbits/s
OFF
OFF
OFF
OFF
500 kbits/s
ON
ON
ON
OFF
800 kbits/s
OFF
ON
OFF
OFF
1000 kbits/s
OFF
ON
ON
ON
Autobaud
