Câblage de l’appareil de base 6, Diagnostic/clavier de commande, Résolveur – Lenze E94ARNE User Manual
Page 90: Raccordement système de synchronisation

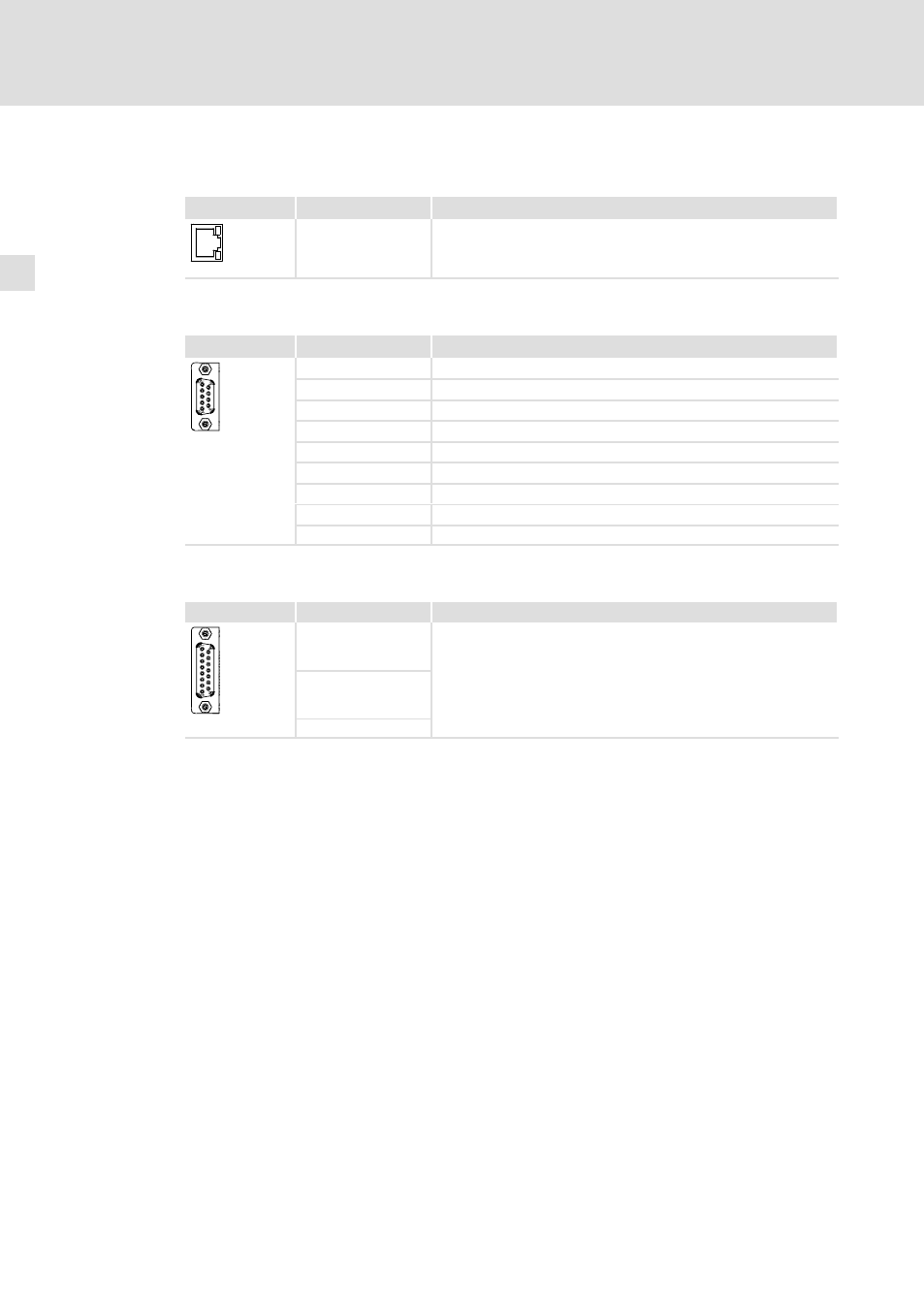

Câblage de l’appareil de base
l
90
EDK94ARN24 DE/EN/FR/ES/IT 2.1
Diagnostic/clavier de commande
Bornier X6
Inscription
Description
Interface interne, prise RJ69, pour clavier de commande ou
adaptateur de diagnostic
9400SSP000X6
Résolveur
Bornier X7
Inscription
Description
1
+REF
2
−REF
3
V
CC
4
+COS
5
−COS
6
+SIN
7
−SIN
8
+KTY
9400SSP000X7
9
−KTY
Raccordement système de synchronisation
Bornier X8
Inscription
Description
1
Uniquement destiné à une utilisation obligatoire conjointement au
filtre réseau E94AZMR0xx4xDB, X324
...
9400SSP000X8
15
