Cablaggio dei moduli aggiuntivi

Moduli di comunicazione

155

EDK94ARN24 DE/EN/FR/ES/IT 2.1

Cablaggio dei moduli aggiuntivi

A seconda della configurazione del modulo asse o dell’applicazione, il modulo asse può
essere dotato di moduli aggiuntivi. Qui di seguito vengono descritti brevemente i moduli
possibili. Per informazioni dettagliate, vedere la relativa documentazione.

7.1

Moduli di comunicazione

Utilizzare questi moduli nello slot

þ MXI1 o þMXI2 oMMI oMSI.

Ethernet

E94YCEN001A

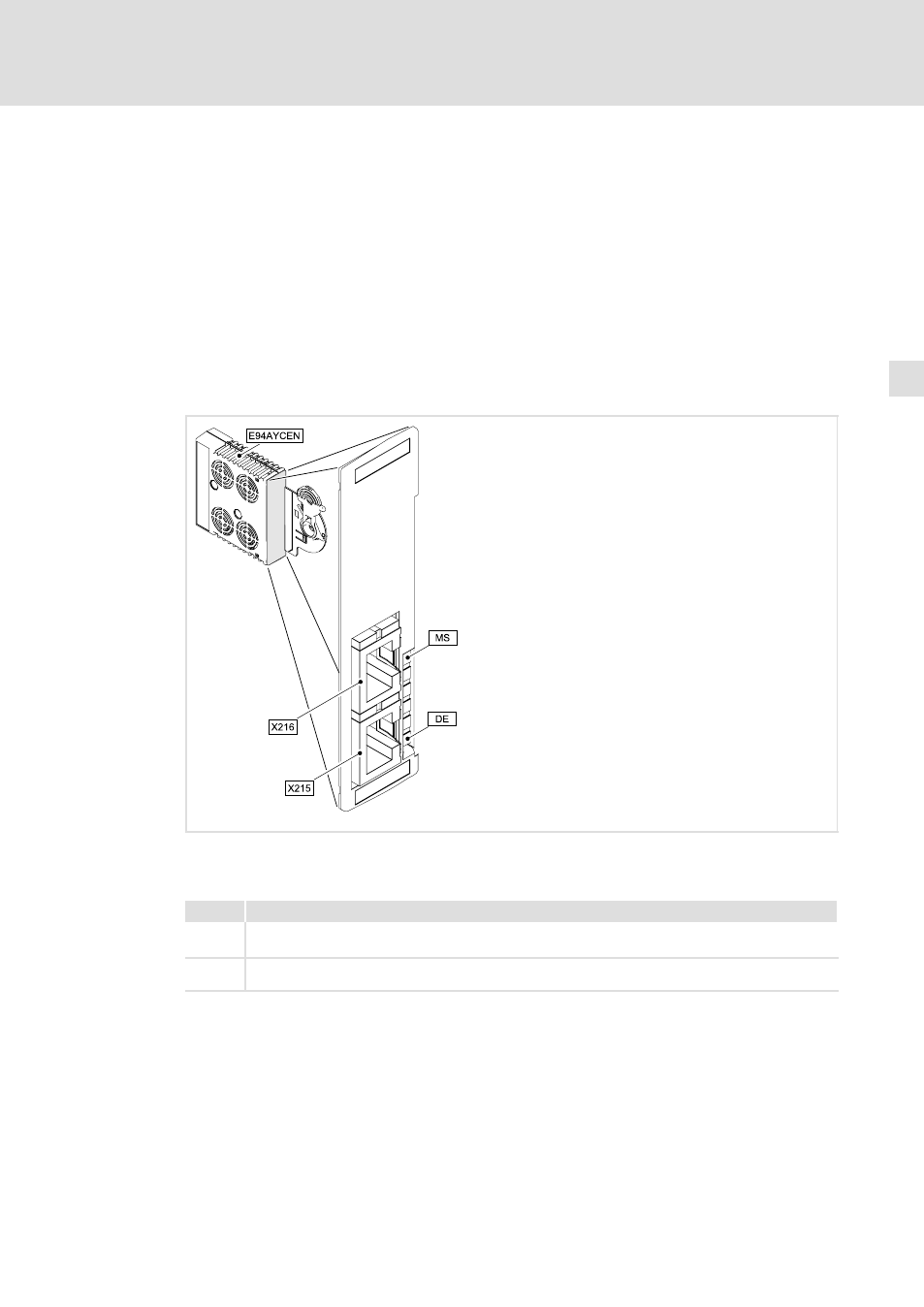

Fig.7−1

Modulo di comunicazione E94AYCEN (Ethernet)

Collegamenti

Pos.

Descrizione

X215

Connessione Ethernet
Esecuzione: connettore femmina RJ45 secondo IEC 60603−7

X216

Connessione Ethernet
Esecuzione: connettore femmina RJ45 secondo IEC 60603−7
