Page 57

SECTION 3 - CHASSIS & TURNTABLE
3121287
– JLG Lift –
3-19
CARRIER DISASSEMBLY
1.
Drive the planet shaft (3E) out of the carrier pin holes
forcing the roll pin (3G) to sheer off.
2.
Hold on to the planet gear (3F) and push the planet
shaft (3E) out of the carrier (3A). The thrust washers (3B)
will slide off the shaft as it is removed.
3.
Slide the planet gear (3F), and thrust washers (3B) out of
the Carrier (3A).
4.
Using a hammer and punch, drive the pieces of the roll
pin (3G) out of the planet shaft (3E) and carrier (3A).
5.
Remove both rows of needle bearings (3C) and the
spacer (3D) from the bore of the planet gear (3F).
6.
Repeat steps 1 thru 5 for the remaining cluster gears
(3F).

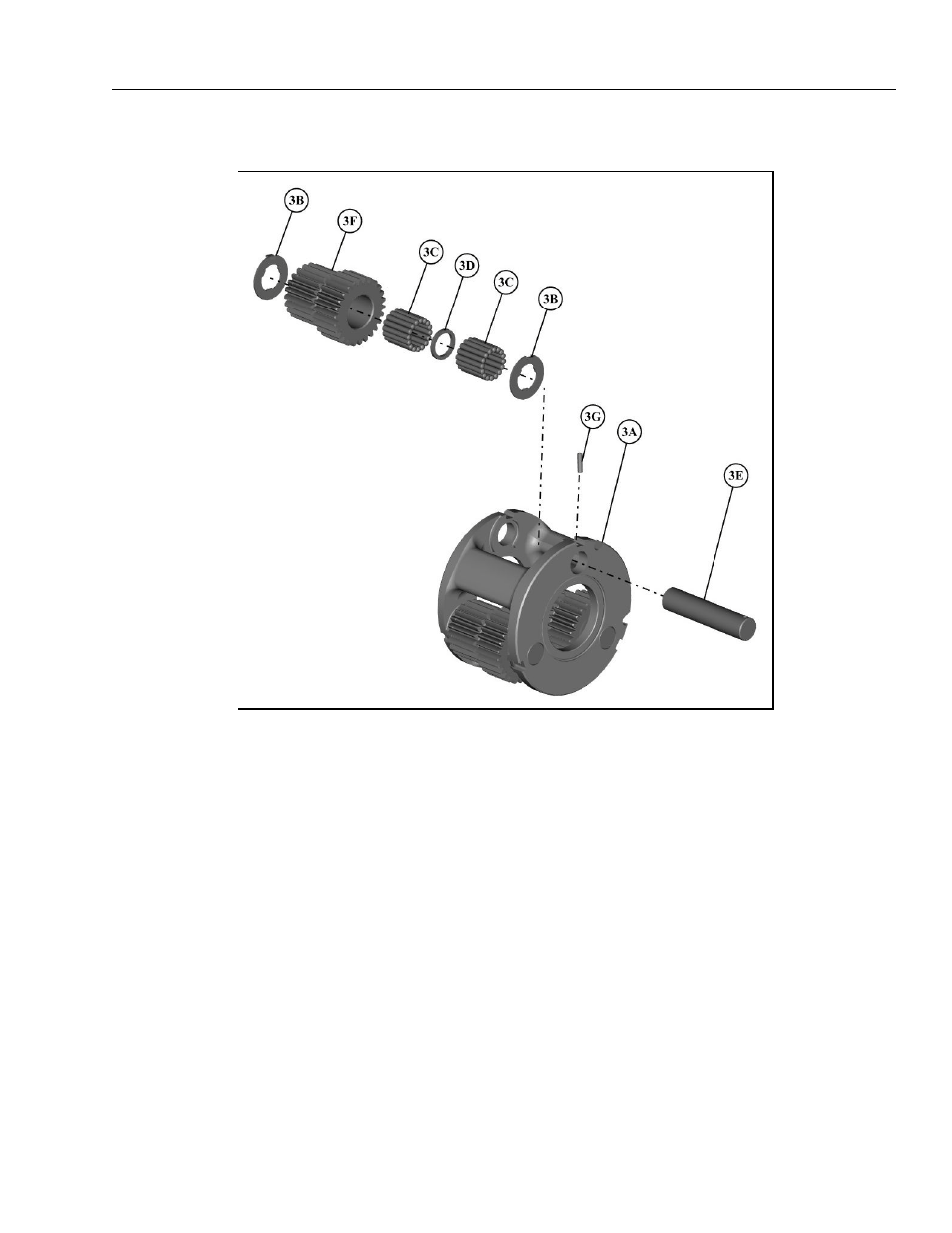

3A Carrier
3B Tanged Washer
3C Bearing Needle
3D Thrust Spacer
3E Planet Shafts
3F Cluster Gear
3G Roll Pin
Figure 3-13. Carrier Disassembly
