­­95
032010
dT
RS 232
RV10.4003
Pump control
RV10.5001
RV10.4001/2
RV10.4003 Valve

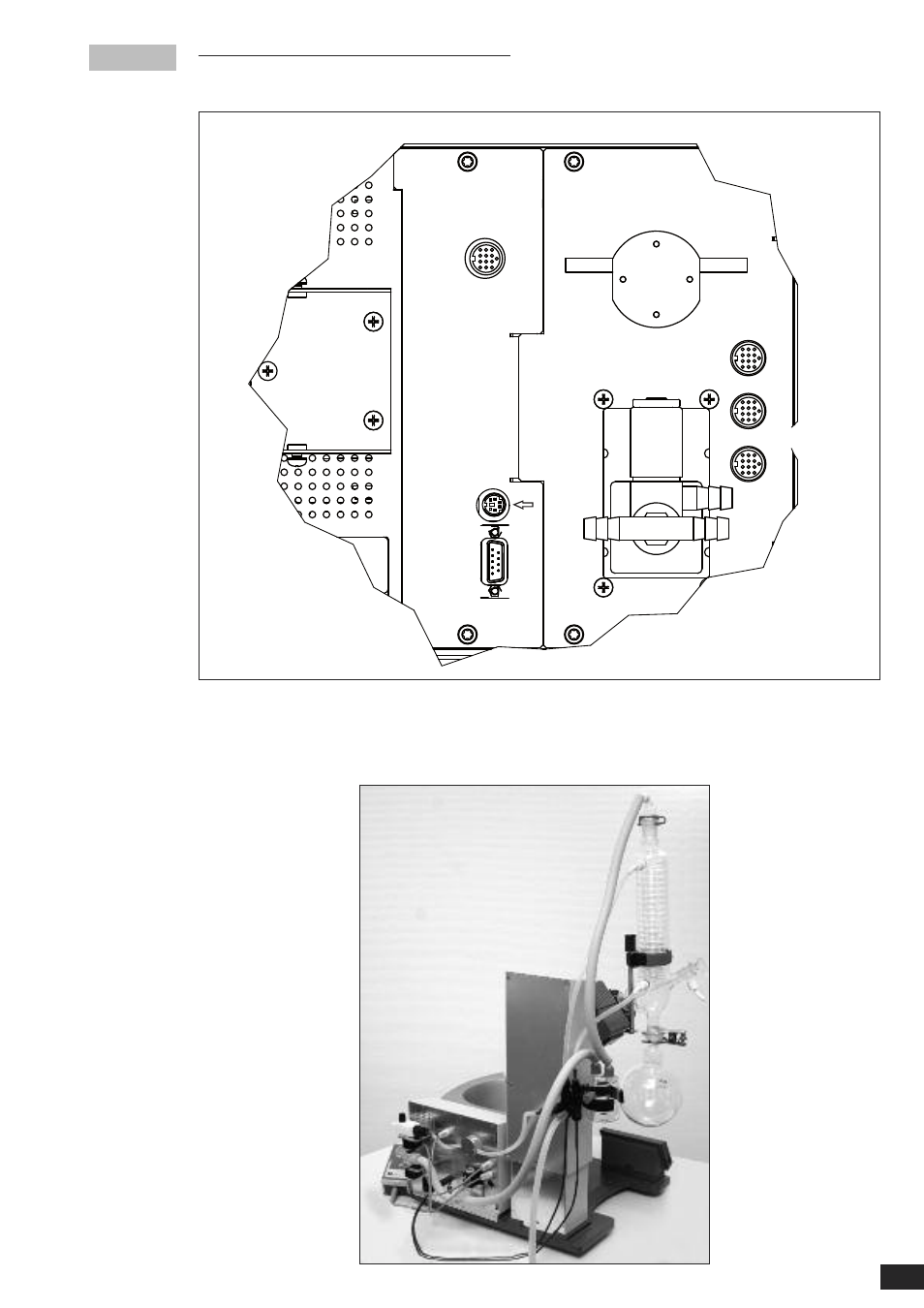

Fig. 20
Representación esquemática de las conexiones; vista posterior
 Inserte el cable de conexión de la válvula (válvula RV 10.5001 o RV 10.4001/2, o RV 10.4003) o el cable de conexión (bomba RV 10.4003 control) en
el casquillo previsto (fig. 20).
 Conecte el sensor de presión y la botella de Woulfe, así como la bo-
tella de Woulfe y la conexión de vacío del refrigerador con las man-
gueras de vacío contenidas en el volumen de suministro. Asegúrese
de que el vacío se conecte siempre en el punto de conexión más alto
del refrigerador (Fig. 21).
Fig. 21
