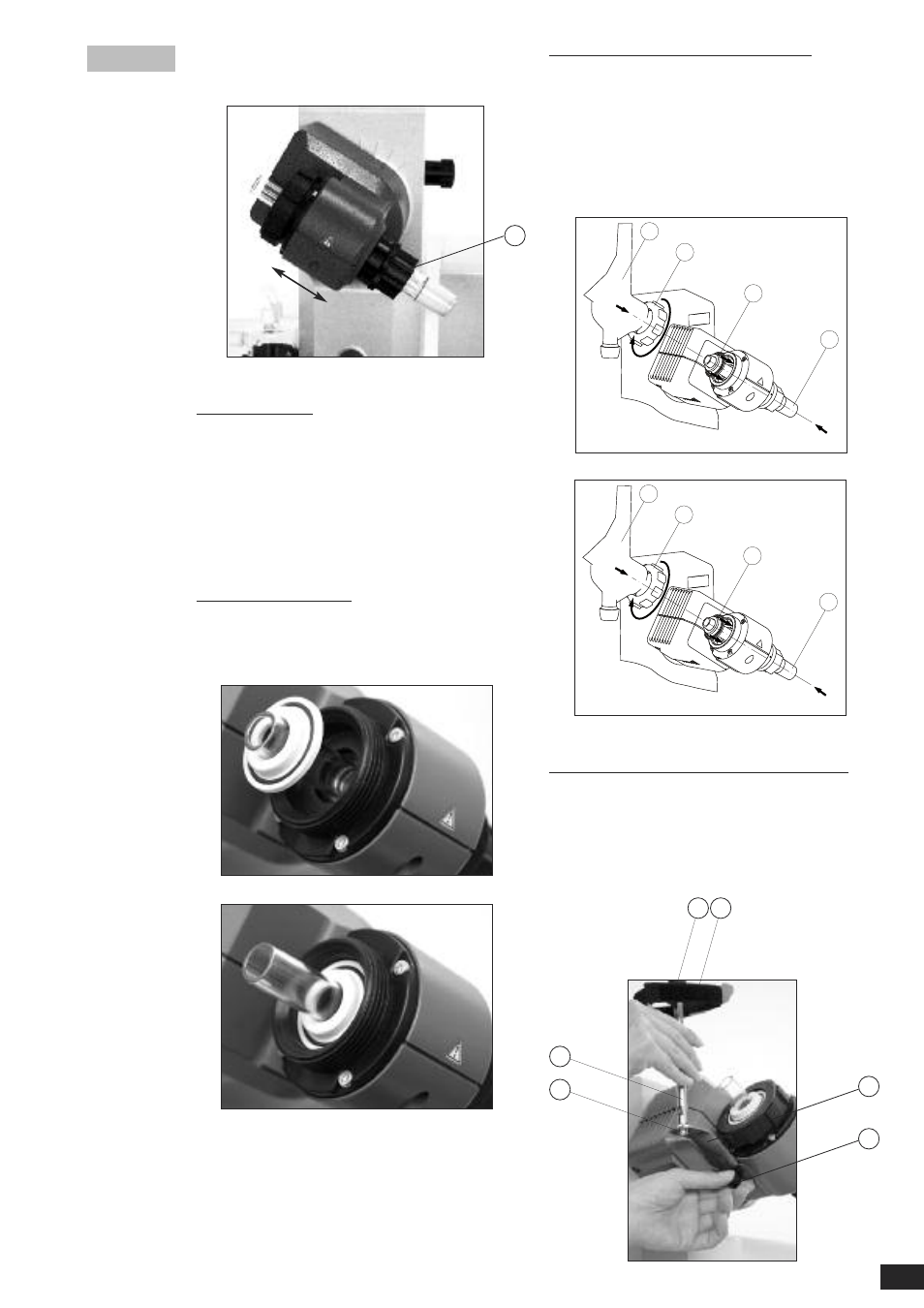

Insérez la traversée de vapeur jusqu'en butée.
Verrouillez ensuite ce dispositif d'arrêt en tournant à 60° dans le
sens des aiguilles d'une montre (Fig. 10).
Contrôlez le dispositif d'arrêt axial de la traversée de vapeur.
Dispositif de déblocage
L'écrou en plastique (H) sert d'aide au déblocage des joints rodés de
ballon coincés (Fig. 9).
Maintenez le dispositif d'arrêt et desserrez l'écrou en plastique (H).)
Pour ce faire, maintenez le ballon d'évaporation coincé et tour-
nez l'écrou en plastique (H) jusqu'au col du ballon d'évaporation.
Remarque : avant la mise en service, serrez à la main l'écrou en pla-
stique (H) en butée gauche. Ce faisant, fixez le dispositif d'arrêt (G)
de la traversée de vapeur.
Montez le joint du refroidisseur
Placez le joint du condenseur RV 06.15 ou RV 06.13 dans le lo-
gement du condenseur et montez la verrerie sur l'appareil en sui-
vant les instructions de montage correspondantes (fig. 11 a, b et
c).
Fig. 10
Fig. 11b
Fig. 11a
Avant la mise en service - Montage du joint RV 06.15
Montez le conduit de vapour (1).
Montez le joint RV 06.15 (2).
Poussez l'écrou d'accouplement (3b) sur la bride du refroidisseur (3a).
Poussez également le ressort-bague (3c) sur la bride du refroidisseur (3a).
Placez le refroidisseur (3a) sur le joint (2).
Serrez l'écrou d'accouplement (3b) à la main sur la bride filetée. Faites
fonctionner l'appareil pendant 20 min à 120 rpm. Puis, resserrez l'écrou
d'accouplement (3b) à la main.
Remarque : suivez les instructions de montage de la verrerie.
Montage de la fixation de condenseur de la verrerie verticale
Montez la fixation de condenseur comme illustré (fig. 12).
Montez la tôle (A) avec la vis moletée (B).
Insérez la tige du statif (C) sur la tôle (B) et fixez-la avec l'écrou (D).
Posez la protection en caoutchouc (E).
Fixez la bande Velcro (N) sur la tige du statif (L).
Bloquez la verrerie verticale avec la bande Velcro (N).
1
2
3a
3b
Fig. 11c
Fig. 12
J
I
L
K
N
M
H
1
2
3a
3b
Fig. 11d
