­­67
032010
Eau

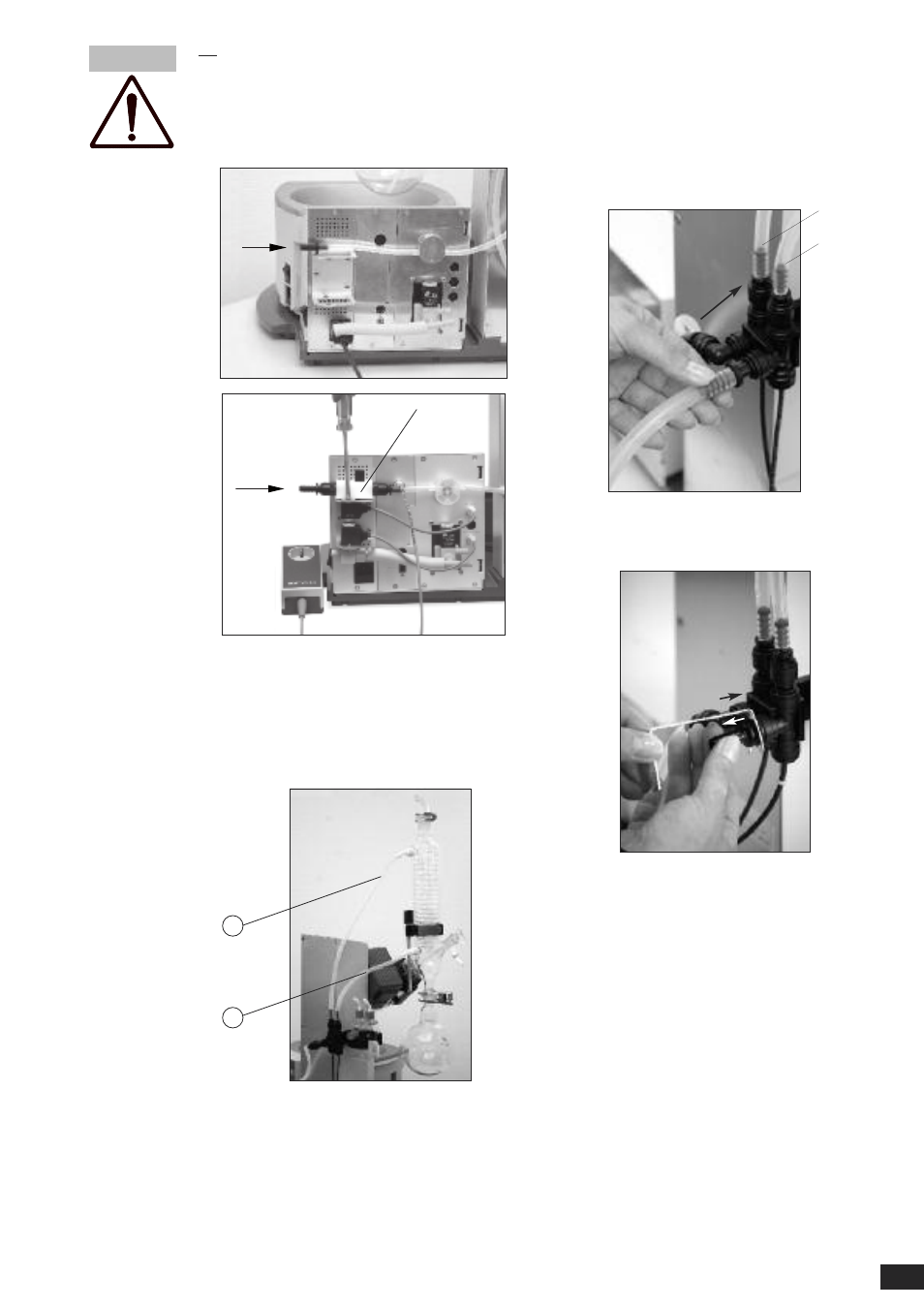

 Reliez l'arrivée d'eau à votre alimentation en eau (fig. 16a ; fig. 16b
avec la vanne d'étranglement d'eau optionnelle RV 10 5001). Tenez
compte des caractéristiques techniques sur l'alimentation en eau.
La vanne d'étranglement d'eau RV 10 5001 n'est pas indiquée pour
un fonctionnement sur le refroidisseur, car le débit s'en trouve trop
réduit.
 Reliez les flexibles d'eau sur le refroidisseur en verre (flexible court (O)
= sortie vers le bas, flexible long (P) = arrivée vers le haut) et fixez les
flexibles (fig. 17).
Remarque : pour les refroidisseurs spéciaux, voir le chapitre “Description
des refroidisseurs spéciaux".
Arrivée
de l'eau
Arrivée
de l'eau
Fig. 16a
Fig. 16b
RV 10.5001
 Raccordez le flexible de vidange d'eau fourni en enfonçant le raccord
fileté jusqu'en butée dans la prise (fig. 18).
Attention ! Veillez au bon branchement de l'arrivée et de la sor-
tie du refroidisseur.
Si les flexibles d'arrivée et de vidange d'eau ne sont pas montés
comme dans la description et sur la figure 14, les distillations au-
tomatiques ne sont pas possibles car les valeurs de température
d'arrivée et de vidange ne peuvent être déterminées correcte-
ment.
 Détachez le raccord flexible avec la poignée fournie.
Fig. 17
Fig. 18
O
P
Arrivée du
refroidisseur
Sortie du
refroidisseur
Fig. 19
