Démontage du condenseur
Utilisez la clй а œil fournie pour desserrer les écrous d'accouple-
ment coincés.
Desserrez les écrous d'accouplement en tournant dans le sens in-
verse des aiguilles d'une montre.
Description des condenseurs spéciaux
• RV 10.3 Condenseur intensif vertical avec distributeur
Condenseur intensif vertical à double paroi permettant des con-
densations particulièrement efficaces.
Version disponible avec revêtement (RV 10.30)
• RV 10.4 Condenseur à neige carbonique
Condenseur à neige carbonique pour la distillation de solvants à
bas point d'ébullition.
Refroidissement par neige carbonique, pas d'eau de refroidisse-
ment nécessaire. Condensation maximale par des températures
basses.
Version disponible avec revêtement (RV 10.40
En cas d'utilisation d'un refroidisseur à neige carbonique, le con-
trôle du débit doit être désactivé dans le menu “Distillation”, ru-
brique "Contrôle du débit", voir aussi le chapitre “Mise en service".
• RV 10.5 V Condenseur vertical avec distributeur et soupape
d'arrêt pour la distillation à reflux
Version disponible avec revêtement (RV 10.50)
• RV 10.6 Condenseur vertical intensif avec distributeur et sou-
pape d'arrêt pour la distillation à reflux
Condenseur intensif vertical à double paroi permettant des distil-
lations à reflux particulièrement efficaces
Version disponible avec revêtement (RV 10.60)

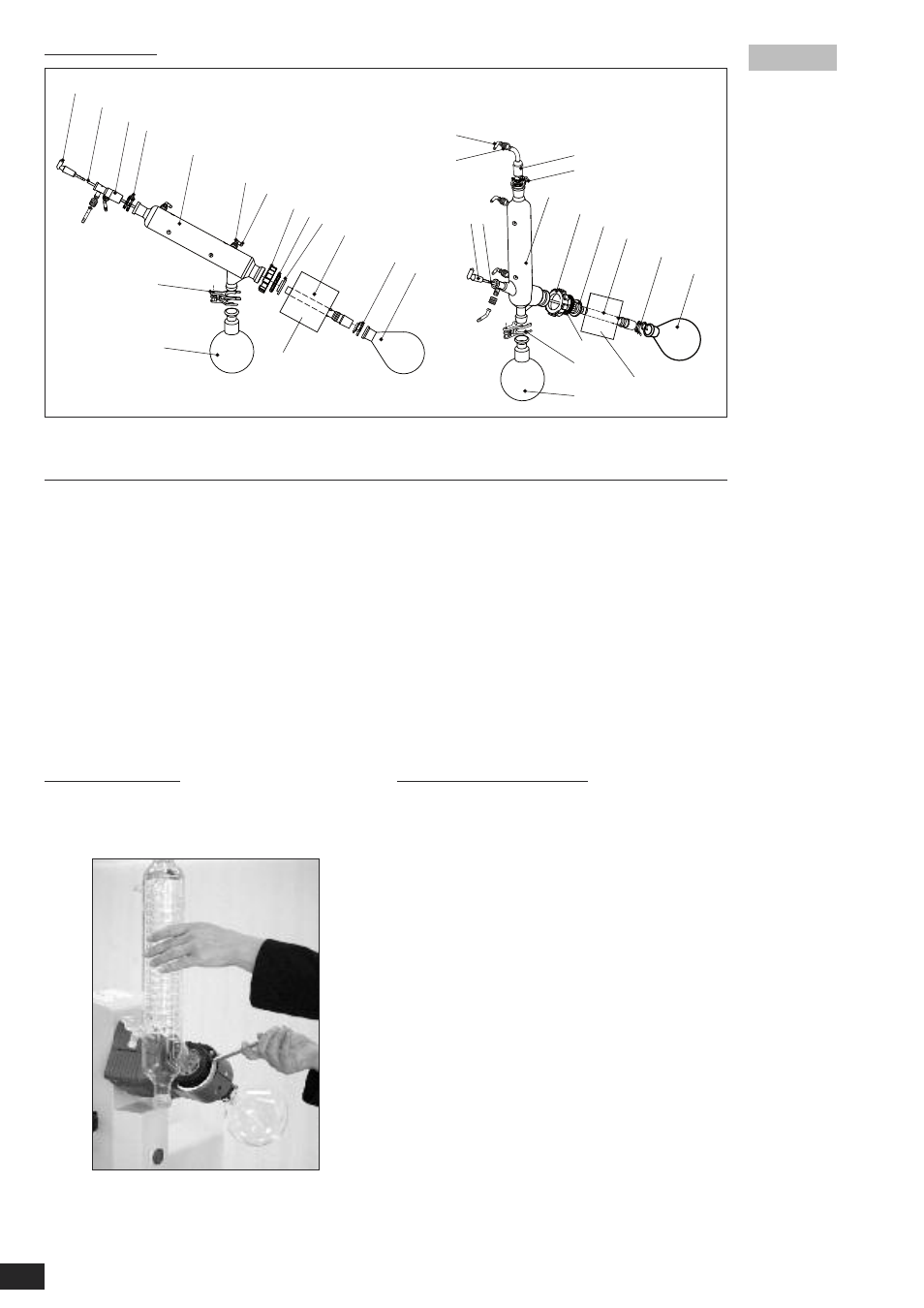

Fig.13
4
7
8
6
12
9
3
10
5
13
15
16
Entraînement de rotation
Verrerie
RV 10.2 diagonale
RV 10.20 diagonale, avec revêtement
Verrerie
RV 10.1 verticale
RV 10.10 verticale, avec revêtement
Entraînement de rotation
2
1
0
0
0
m
l
N
S
2
9
/3
2
1
11
13
12
5
4
7
8
6
15
9
3
2
10
16
11
1
1
0
0
0
m
l
N
S
2
9
/3
2
Montage de la verrerie
Pos.
Désignation
Quantité
Quantité
Verrerie diagonale
Verrerie verticale
1
Ballon récepteur
1
1
2
Pince NS 29
1
1
3
Traversée de vapeur
1
1
4
Robinet d'arrêt
1
1
5
Tube
1
1
6
Refroidisseur
1 Refroidisseur diagonal
1 Refroidisseur vertical
7
Raccord
1 Douille d'emmanchement
1 Raccord de vide
8
Pince NS 29
1
1
9
Joint d'étanchéité RV 06.13/ RV 06.15
1
1
10
Ballon d'évaporation 1000 ml
1
1
11
Patte à rodage sphérique RV 05.10
1
1
12
Raccord vissé de capuchon
4
4
13
Raccord de flexible
4
4
15
Contre-écrou
1
1
16
Rondelle-ressort
1
1
