Desmontaje del radiador
Utilice la llave poligonal incluida para aflojar la tuerca de racor fija.
Afloje la tuerca de racor girándola hacia la izquierda.
Descripción del refrigerador especial
• RV 10.3 Refrigerador vertical intensivo con pieza de distribución
Refrigerador vertical intensivo realizado con doble revestimiento,
lo que permite unas condensaciones especialmente eficaces.
También disponible en modelo recubierto (RV 10.30)
• RV 10.4 Radiador de hielo seco
Refrigerador por hielo seco para la destilación de disolventes con
un punto de ebullición bajo.
Refrigeración mediante hielo seco; no se necesita agua de refri-
geración; máxima condensación gracias a las bajas temperaturas.
Version disponible avec revêtement (RV 10.40)
Si se utiliza un refrigerador de hielo seco, el control de caudal debe
desactivarse en el menú "Destilación", elemento "Control de cau-
dal"; véase también el capítulo "Puesta en servicio".
• RV 10.5 Refrigerador vertical con pieza de distribución y vál-
vula de bloqueo para la destilación de reflujo
También disponible en modelo recubierto (RV 10.50)
• RV 10.6 Refrigerador vertical intensivo con pieza de distribu-
ción y válvula de bloqueo para la destilación de reflujo
Refrigerador vertical intensivo realizado con doble revestimiento, lo
que permite unas destilaciones de reflujo especialmente eficaces.
También disponible en modelo recubierto (RV 10.60)

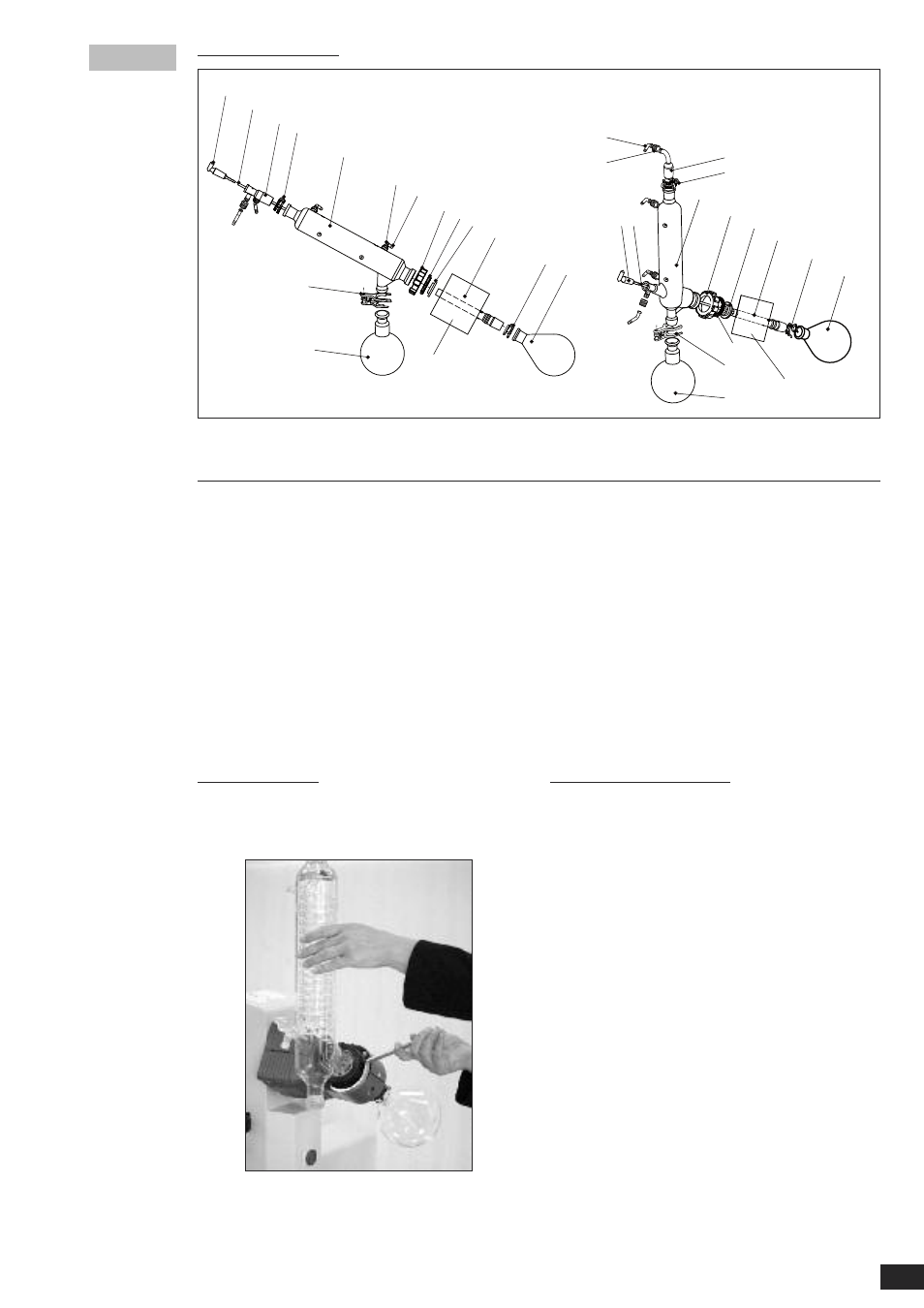

Fig.13
4
7
8
6
12
9
3
10
5
13
15
16
Accionamiento de rotación
Equipo de vidrio
RV 10.2 diagonal
RV 10.20 diagonal, recubierto
Equipo de vidrio
RV 10.1 vertical
RV 10.10 vertical, recubierto
Accionamiento de rotación
2
1
0
0
0
m
l
N
S
2
9
/3
2
1
11
13
12
5
4
7
8
6
15
9
3
2
10
16
11
1
1
0
0
0
m
l
N
S
2
9
/3
2
Montaje del equipo de vidrio
Pos.
Designación
Cantidad
Cantidad
Equipo de vidrio diagonal
Equipo de vidrio vertical
1
Matraz de recepción
1
1
2
Pinza de fijación NS 29
1
1
3
Tubo de paso del vapor
1
1
4
Llave de cierre
1
1
5
Tubo
1
1
6
Refrigerador
1 refrigerador diagonal
1 refrigerador vertical
7
Conexión
1 manguito de introducción
1 conexión de vacío
8
Pinza de fijación NS 29
1
1
9
Junta RV 06.13/ RV 06.15
1
1
10
Matraz de evaporación de 1000 ml
1
1
11
Pinza de rótula rectificada RV 05.10
1
1
12
Tapón de la conexión roscada
4
4
13
Conexión de manguera
4
4
15
Tuerca de seguridad
1
1
16
Anillo elástico
1
1
