Desserrez le dispositif de serrage pour régler l'angle de l'entraî-
nement de rotation du côté droit du dispositif de levage en tour-
nant la vis à poignée (E) dans le sens inverse des aiguilles d'une
montre (en appuyant légèrement et en tournant simultanément,
la vis à poignée (E) peut être sortie encore plus loin).
Placez l'entraînement à un angle de 30° env. (fig. 7).
Bloquez ensuite l'entraînement de rotation en serrant la vis à poi-
gnée dans le sens horaire.
Bain chauffant HB 10
ATTENTION ! Suivez le mode d'emploi du bain chauffant, chapitre
"Mise en service" !
Placez le bain chauffant sur la surface d'appui de l'entraînement
de rotation et poussez-le en position gauche (fig. 8).
Remarque : l'échange de données entre l'unité d'entraînement et
le bain chauffant se fait à l'aide d'une interface infrarouge (F). Veil-
lez à ce que la communication ait lieu alors que le parcours de la lu-
mière est sans obstacles et ininterrompu !
Verrerie
Ouvrez le dispositif d'arrêt de la traversée de vapeur (G) en tour-
nant à 60° dans le sens inverse des aiguilles d'une montre, (fig. 9).
Entraînement RV 10 control
ATTENTION ! Desserrez la sécurité de transport (fig. 4a) !
Tenez le dispositif de levage en position haute avec la main et re-
tirez la vis moletée au dos de l'appareil (A).
Une fois la sécurité de transport retirée, le dispositif de levage
monte lentement en butée supérieure. La course est de 140 mm
environ.
Raccordez l'appareil à l'alimentation avec le câble fourni (B).
Pied réglable (Fig. 4b)
Montage du flacon de Woulfe (Fig. 5)
Montez le raccord flexible (C) sur le côté gauche du dispositif de
levage.
Montez le support (D) sur le raccord flexible (C).
Placez le flacon et montez les raccords de flexibles fournis sur le
flacon (fig. 6).
Installation

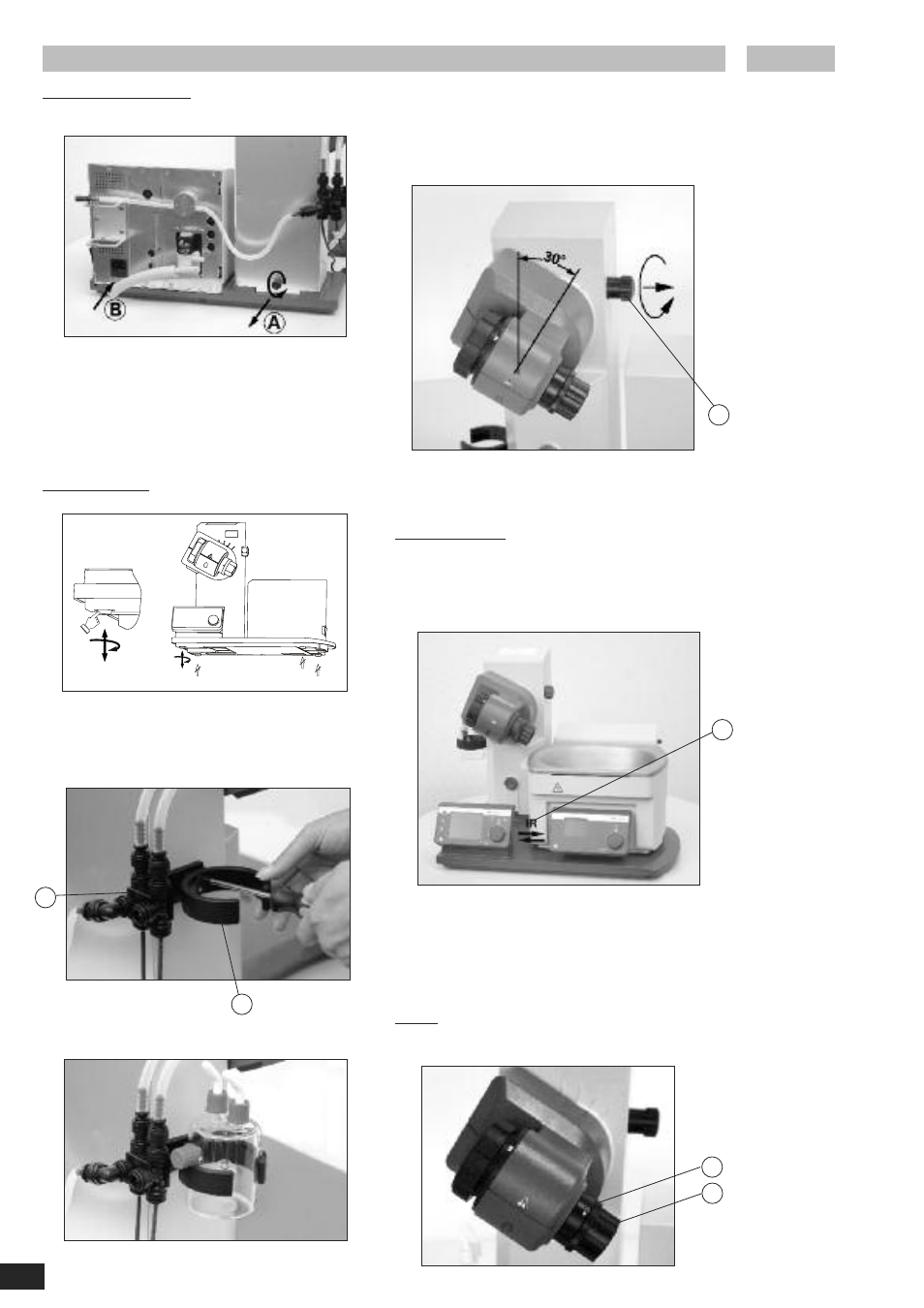

Fig. 4a
Fig. 5
Fig. 6
Fig. 7
Fig. 4b
Fig. 8
E
Fig. 9
G
H
F
C
D
