­­89
032010
 Afloje el dispositivo de apriete para ajustar el ángulo del accionamiento de
rotación que se encuentra en el lado derecho del elevador girando el tor-
nillo del asa (E) en el sentido contrario a las agujas del reloj (si presiona li-
geramente el tornillo del asa (E) al tiempo que lo gira, éste puede seguir
extrayéndose).
 Ajuste el accionamiento a un ángulo de aprox. 30° (fig. 7).
 Acto seguido, asegure el accionamiento de rotación frente a torsión apre-
tando el tornillo del asa en el sentido de las agujas del reloj.
Baño calefactor HB 10
ATENCIÓN: Observe las instrucciones de uso del baño calefactor y, sobre
todo, el capítulo relativo a la puesta en marcha.
 Coloque el baño calefactor en la superficie de ajuste del accionamiento de
rotación y desplácelo a la posición izquierda (fig. 8).
Nota: El intercambio de datos entre la unidad de accio-
namiento y el baño calefactor se realiza mediante una interfaz de in-
frarrojos. Tenga en cuenta que la comunicación sólo está
garantizada si el recorrido de luz está libre y no se interrumpe.
Equipo de vidrio
 Abra el inmovilizador del cabezal de accionamiento girando éste 60° en el
sentido contrario a las agujas del reloj (D), (fig. 9).
Accionamiento RV 10 control
ATENCIÓN: Quite el dispositivo de protección para el transporte (fig. 4a)!
 Sostenga el elevador con la mano en la posición de altura y retire el tornillo
moleteado de la parte posterior del aparato (A).
 Una vez retirado el dispositivo de protección para el transporte, el eleva-
dor se desplaza lentamente hacia al fin de carrera superior. El desplaza-
miento es de unos 140 mm.
 Conecte el aparato al sistema de alimentación utilizando el cable incluido
en el volumen de suministro (B).
Pie ajustable (fig. 4b)
Montaje de la botella de Woulfe (fig. 5)
 Monte la pieza de conexión de la manguera (C) en el lado iz-
quierdo.
 Monte el soporte (D) en la pieza de conexión de la manguera (C).
 Coloque la botella y monte en la misma las conexiones de mangueras in-
cluidas en el volumen de suministro (fig. 6).

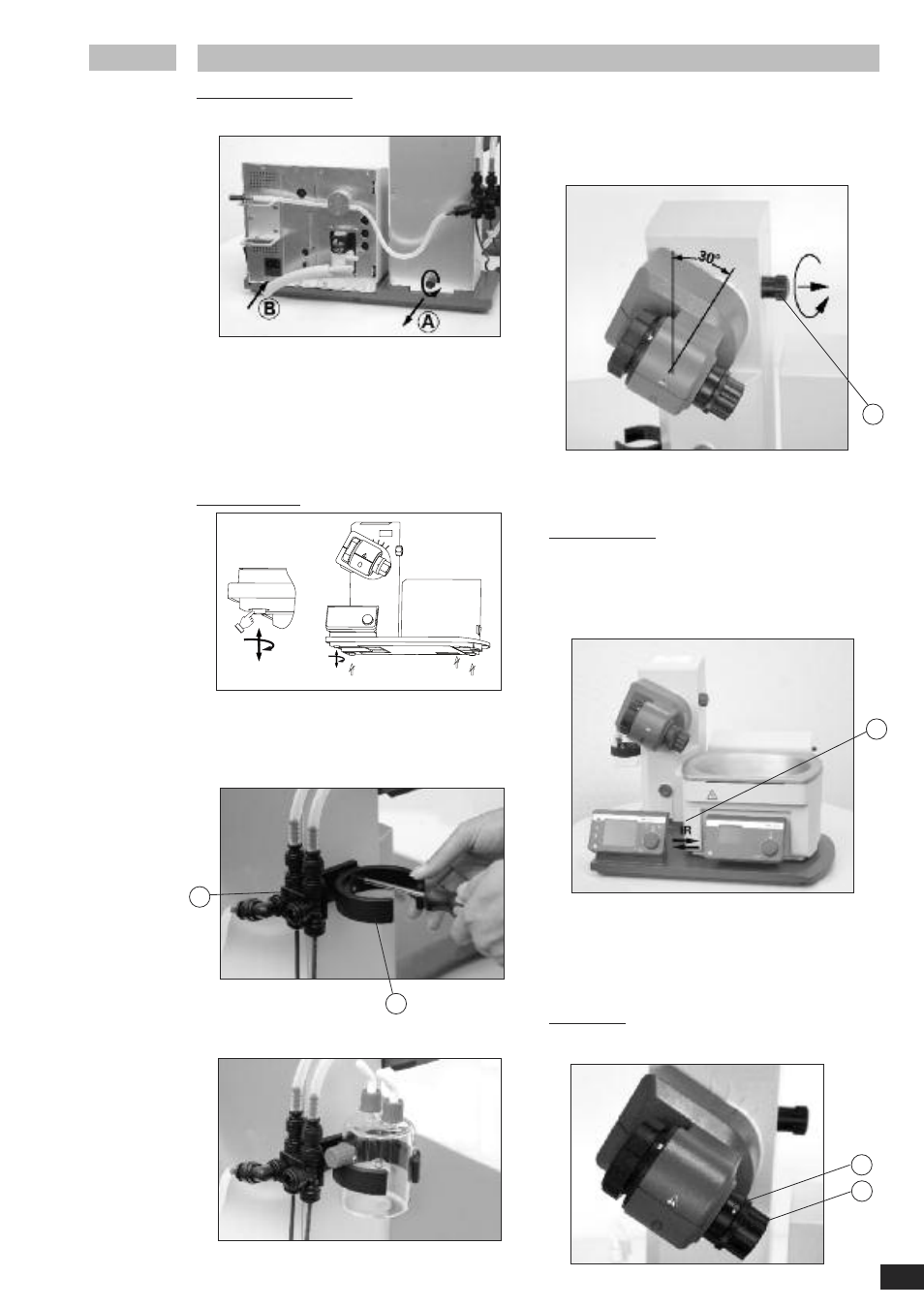

Instalación
Fig. 4a
Fig. 5
Fig. 6
Fig. 7
Fig. 4b
Fig. 8
E
Fig. 9
G
H
F
C
D
