IKA RV 10 control FLEX - Manual (Page 67)

­­68
032010
dT
RS 232
RV10.4003
Pump control
RV10.5001
RV10.4001/2
RV10.4003 Valve

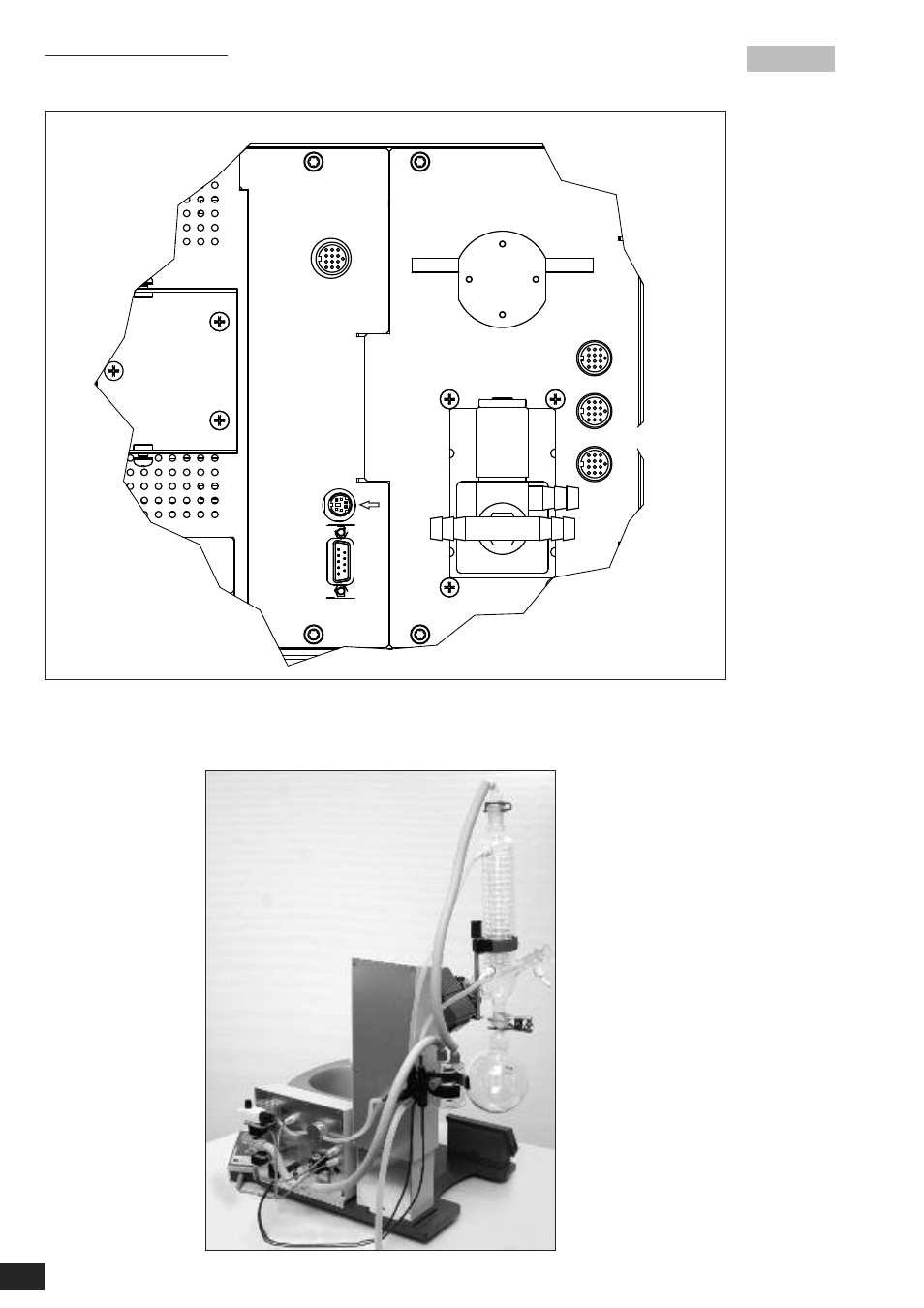

Fig. 20
Schématisation du raccord, à l'arrière
 Insérez le câble de raccordement de vanne (RV 10 5001 ou RV 10 4001/2, et RV 10 4003) ou le câble de raccordement (RV 10 4003 Pump con-
trol) dans la prise prévue (fig. 20).
 Reliez le capteur de pression et le flacon de Woulfe, ainsi que le fla-
con de Woulfe et le raccord de vide du refroidisseur avec les flexibles
à vide fournis. Veillez à relier toujours le vide au point de raccorde-
ment du refroidisseur le plus haut (fig. 21).
Fig. 21
