Panel de mando y pantalla
B C
A
D
K J I G E M F

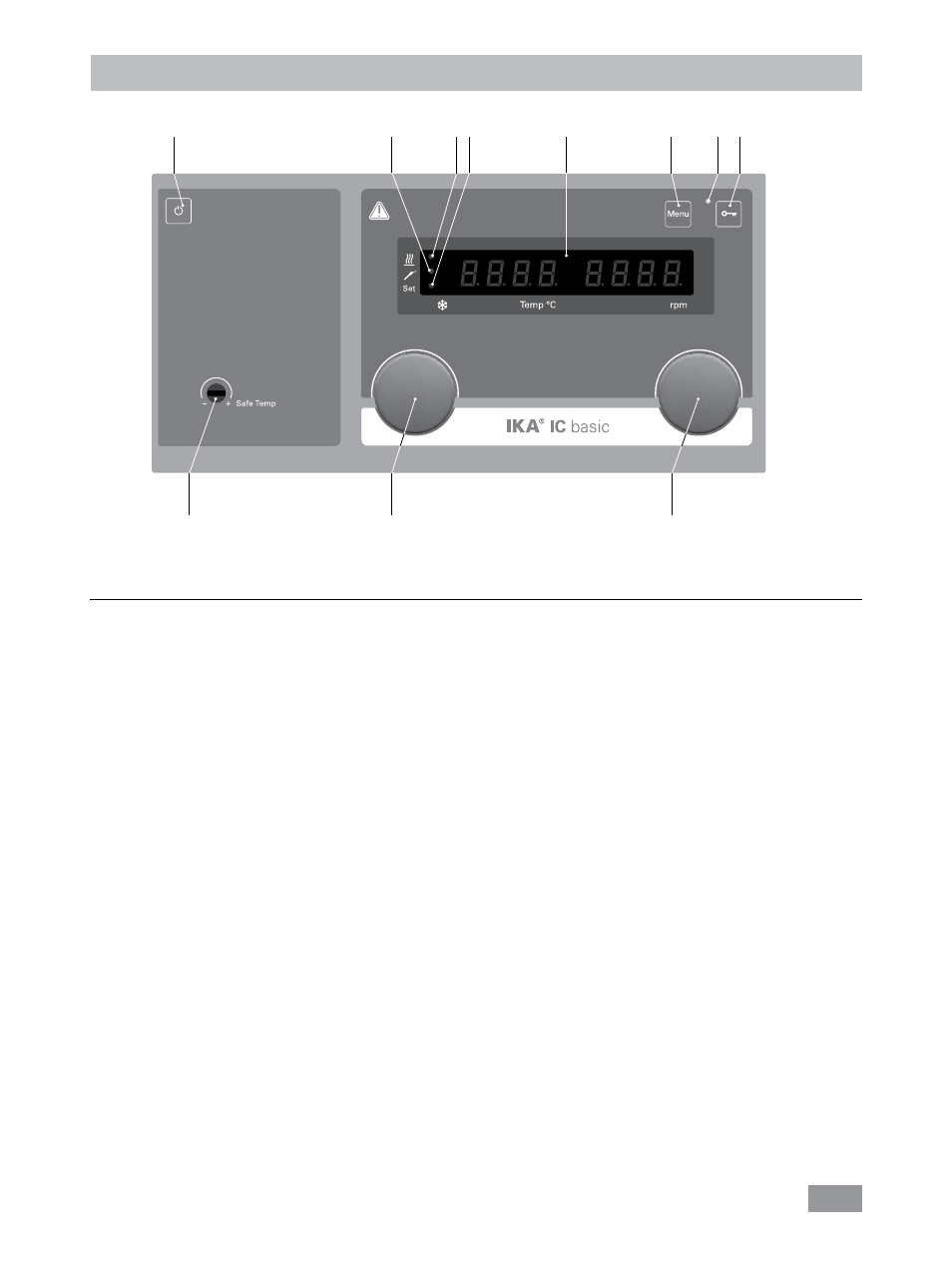

Fig. 12
Pos. Designación Función
A Tecla ON/OFF: Enciende o apaga el termostato.
B Botón giratorio/pulsador: Ajusta el valor de temperatura.
Inicia o detiene la función de calentamiento.
Permite desplazarse por el menú, así como seleccionar opciones de ajuste.
C Botón giratorio/pulsador: Ajusta el valor relativo a la velocidad de la bomba.
Inicia o detiene el funcionamiento de la bomba.
Ajusta las opciones de menú y las confirma.
D Circuito de seguridad ajustable: Sirve para ajustar el límite de temperatura de seguridad con el destornillador
incluido en el volumen de suministro.
E Tecla de menú: Después de pulsarla una vez se muestra la opción de menú.
Si se sigue pulsando, la pantalla regresa a la ventana de trabajo.
F Tecla de llave: Enclava y desenclava teclas y botones.
G Pantalla LED: Muestra ajustes y valores reales.
I LED, elemento calefactor: Indica que la función de calefacción está activada o desactivada.
J LED, sensor de temperatura: Indica que se ha conectado un sensor de temperatura externo.
K LED, set: El LED se enciende al tiempo que se muestra el valor nominal.
M LED, Tecla de llave: Indica que la función de las teclas y de los botones está desactivada.
