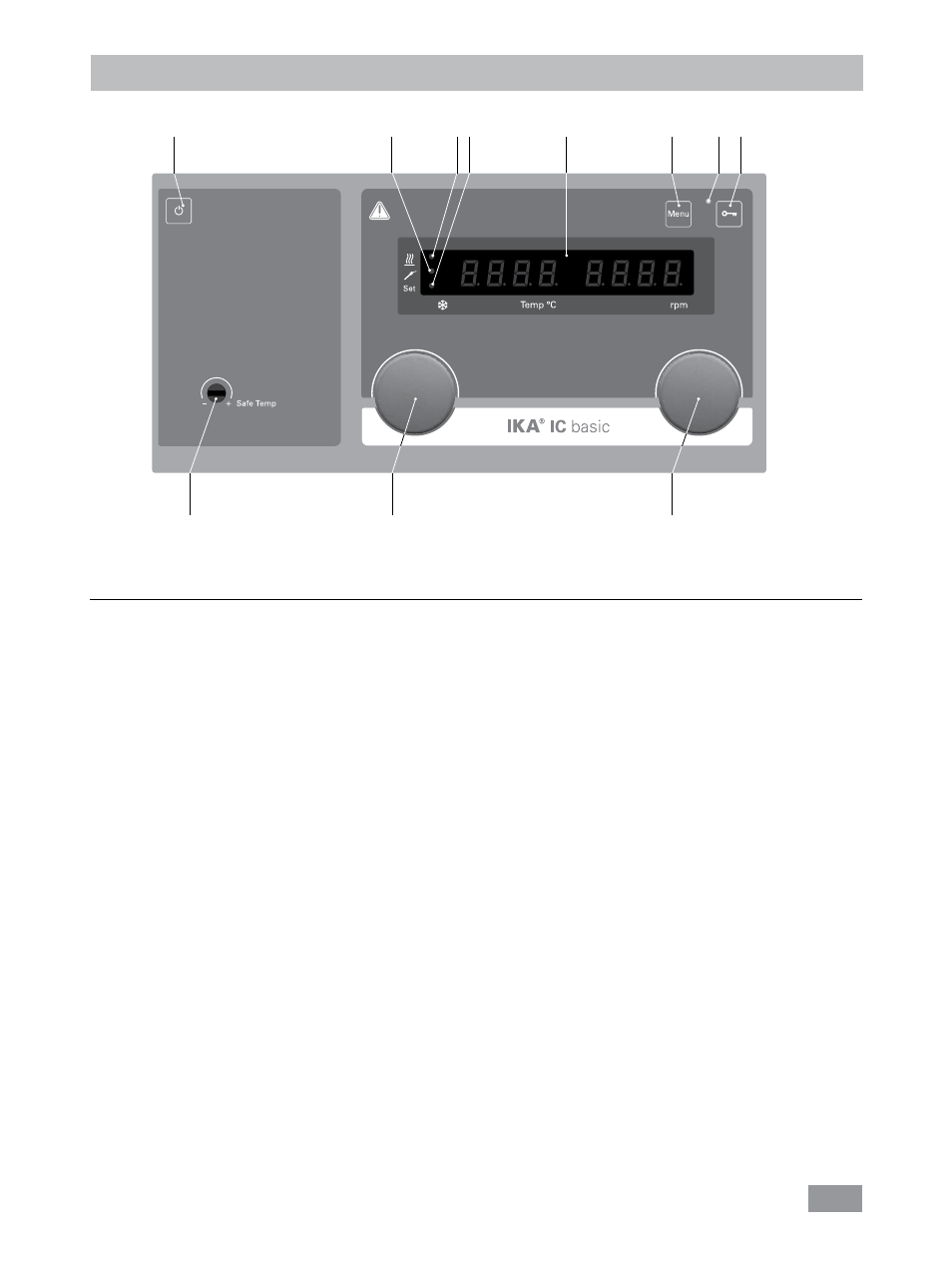

Painel de operação e indicação
B
C
A
D
K
J
I
G
E
M F
Fig. 12
Pos. Designação
Função
A
Botão LIGADO/DESLIGADO:
Liga/desliga o termostato.
B
Botão rotativo/de pressão:
Ajusta o valor da temperatura.
Inicia/para a função de aquecimento.
Serve para a navegação e seleção das definições no menu.
C
Botão rotativo/de pressão:
Ajusta o valor para a rotação da bomba.
Inicia/para a função da bomba.
Ajusta as opções de menu e confirma as mesmas.
D
Circuito de segurança ajustável: Serve para o ajuste dos limites da temperatura de segurança com a chave
de fenda fornecida.
E
Tecla de menu:
Após apertar uma vez é exibida a opção de menu.
Ao apertar novamente, a visualização volta à tela de trabalho.
F
Botão Chave:
Bloqueia/desbloqueia teclas e botões.
G
Indicação LED:
Exibe as definições e os valores reais.
I
LED, Unidade térmica:
Mostra que a função de aquecimento está ativada ou desativada.
J
LED, Sonda de temperatura:
Mostra que uma sonda de temperatura externa está ligada.
K
LED, set:
O LED acende simultaneamente à indicação de valor nominal.
M
LED, Botão Chave:
Mostra que o funcionamento das teclas e botões está desativado.
