104

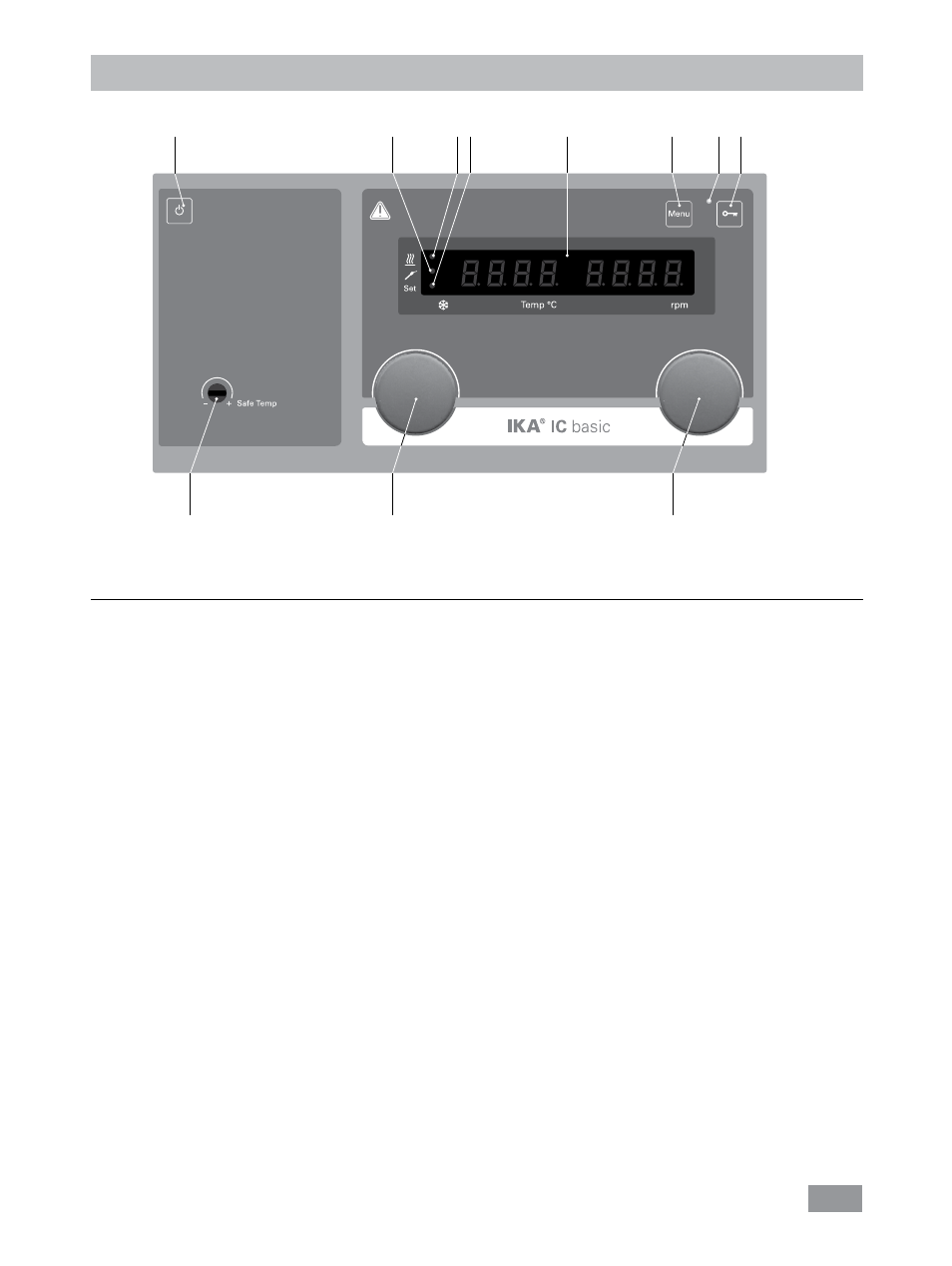

Quadro comandi e display
B C
A
D
K J I G E M F
Fig. 12
Pos. Denominazione Funzione
A Tasto ON/OFF: Accende/spegne il termostato.
B Pulsante/manopola: Imposta il valore della temperatura.
Avvia/arresta la funzione di riscaldamento.
Serve per navigare e selezionare fra le impostazioni del menù.
C Pulsante/manopola: Imposta il valore del numero di giri della pompa.
Avvia/arresta il funzionamento della pompa.
Imposta e conferma le opzioni di menù.
D Sistema di sicurezza regolabile: Serve per impostare il range della temperatura di sicurezza per mezzo del cacciaviti
in dotazione.
E Tasto menù: Premendo una volta viene visualizzata l’opzione di menù.
Premendo una seconda volta viene ripristinato lo schermo di lavoro.
F Tasto con la chiave: Blocca/sblocca i tasti e i pulsanti.
G Display a led: Visualizza le impostazioni e i valori reali.
I LED, elemento riscaldante: Indica che la funzione di riscaldamento è attivata/disattivata.
J LED, sensore di temperatura: Indica che è collegato un sensore di temperatura esterno.
K LED, set: Il LED si accende contemporaneamente all’indicazione del valore nominale.
M LED, tasto con la chiave: Indica che è disattivato il funzionamento dei tasti e pulsanti.
