Панель управления и дисплей
B
C
A
D
K
J
I
G
E
M F

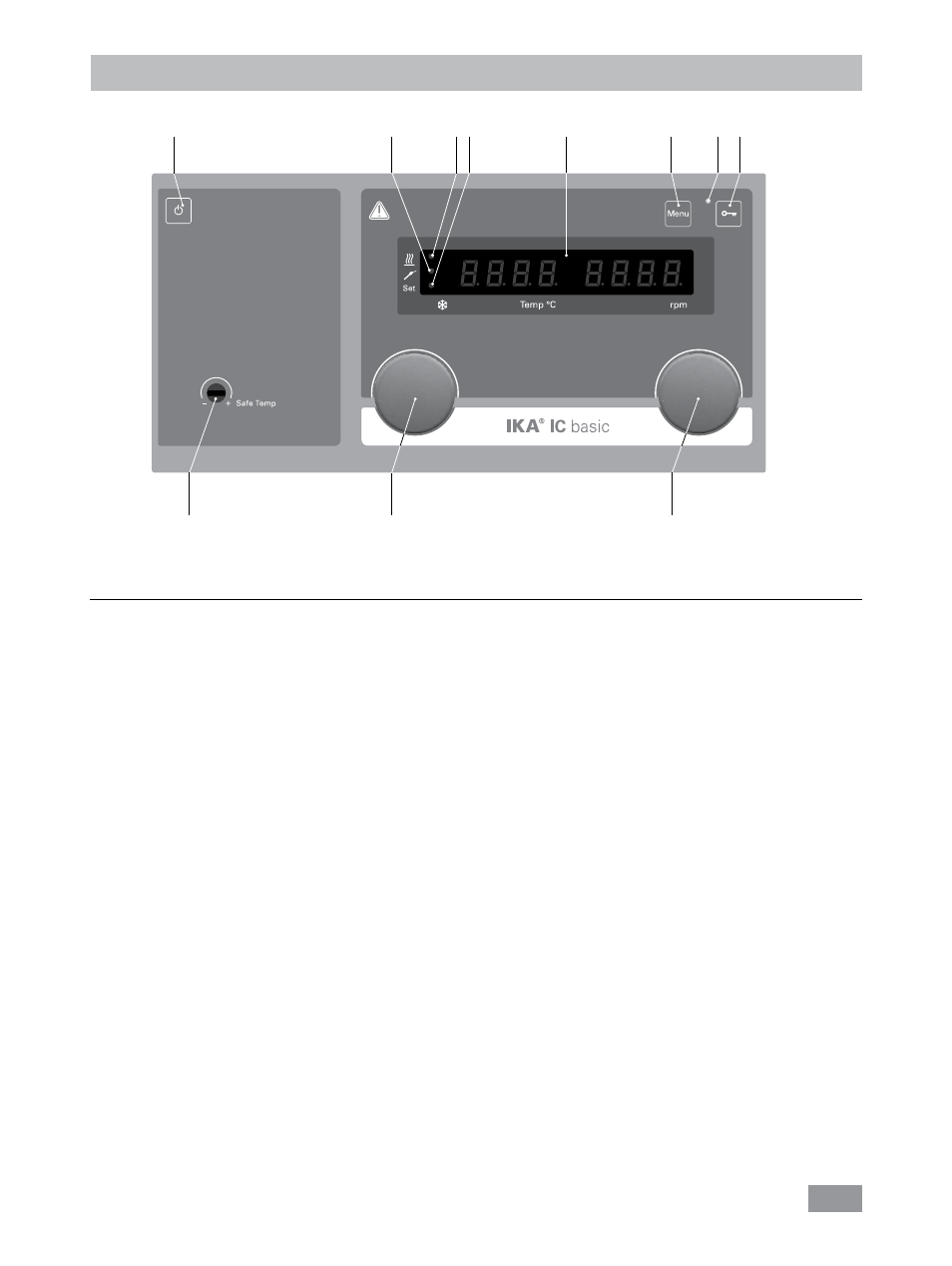

Fig. 12
Поз. Наименование
Функция
A
Клавиша ВКЛ./ВЫКЛ.:
Используется для включения и выключения термостата.
B
Поворотно-нажимная ручка:
Используется для настройки температуры.
включения и выключения функции нагрева.
навигация, выбора и изменения настроек в меню.
C
Поворотно-нажимная ручка:
Используется для настройки частоты вращения вала насоса.
запуска/остановки насоса.
выбора и подтверждения опций меню.
D
Настраиваемая цепь аварийной защиты: Используется для настройки максимально допустимой
температуры с помощью отвертки из комплекта поставки.
E
Клавиша Menu:
После однократного нажатия отображается опция меню.
После повторного нажатия происходит возврат на рабочий экран.
F
Клавиша блокировки:
Используется для блокировки/разблокировки клавиш и ручек.
G
Светодиодный дисплей:
Используется для отображения настроек и фактических значений.
I
Индикатор нагрева:
Показывает, что функция нагрева включена или выключена.
J
Индикатор внешнего датчика:
Показывает, подключен ли внешний датчик температуры.
K
Индикатор настройки:
Индикатор светится, когда на дисплее отображается
заданное значение.
M
Индикатор блокировки:
Показывает, что клавиши и ручки заблокированы.
