Tableau de commande et affichage
B C
A
D
K J I G E M F

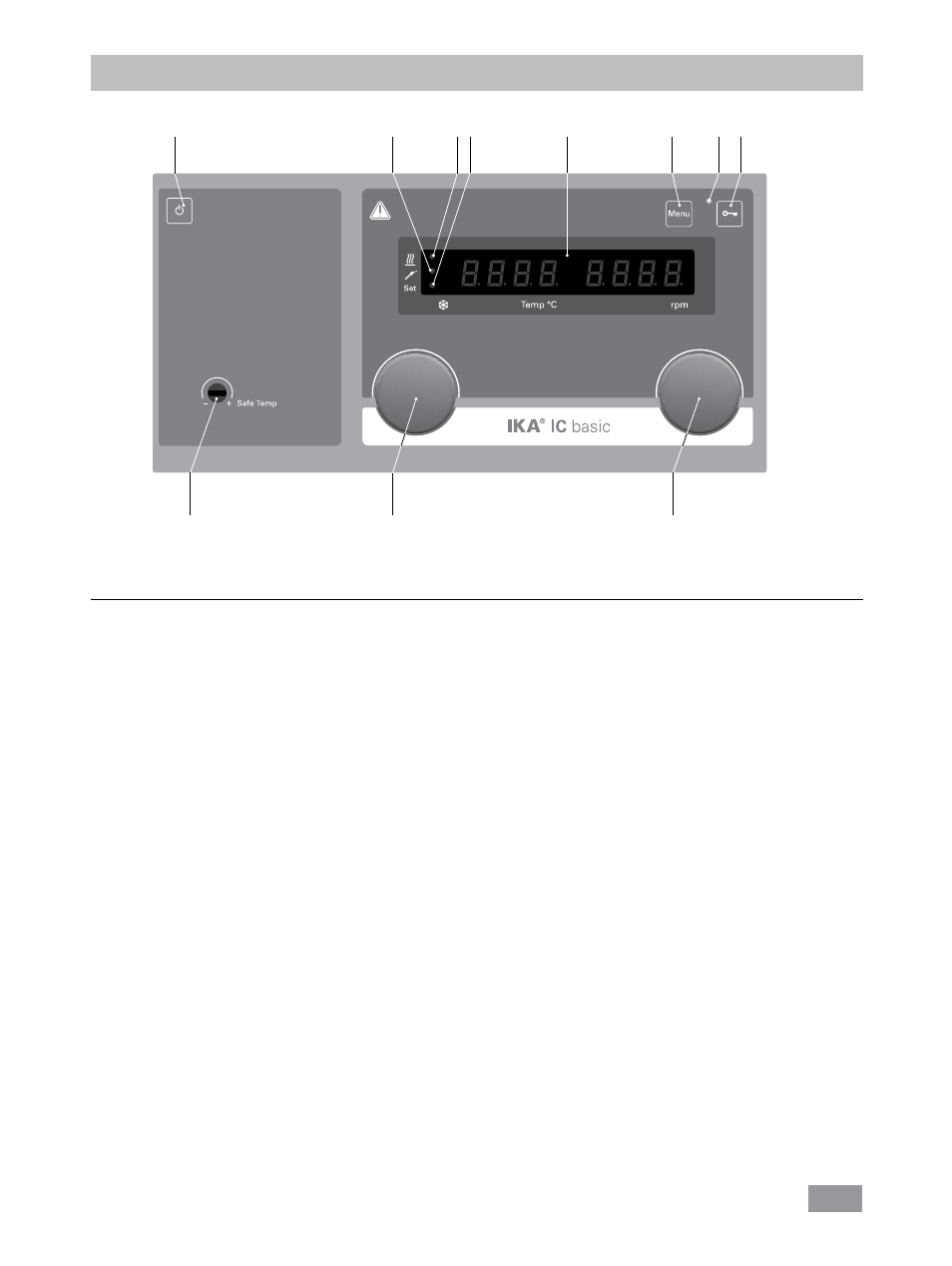

Fig. 12
Rep. Désignation Fonction
A Touche Marche/Arrêt: allume/éteint le thermostat.
B Bouton rotatif/Bouton-poussoir: règle la température.
Démarre/arrête la fonction de chauffage.
Sert à la navigation et à la sélection de réglages dans le menu.
C Bouton rotatif/Bouton-poussoir: règle la vitesse de rotation de la pompe.
Démarre/Arrête la fonction de pompagen.
Règle les options de menu et les valide.
D Boucle de sécurité réglable: sert au réglage de la limitation de la température de sécurité à l’aide du
tournevis fourni.
E Touche Menu: appuyez dessus une fois pour afficher l’option de menu.
Appuyez de nouveau pour revenir à l’écran de travail.
F Touche clé: verrouille/déverrouille les touches et boutons.
G Affichage LED: affiche les réglages et les valeurs réelles.
I LED de l’élément chauffant: indique que la fonction de chauffage est activée ou désactivée.
J LED de sonde de température: indique qu’une sonde de température externe est raccordée.
K LED Set: la LED s’allume en même temps que l’affichage de la valeur de consigne.
M LED de la touche clé: indique que le fonctionnement des touches et boutons est désactivé.
