Préparatifs
• Installation
- Placez l’appareil sur une surface plane, stable, propre,
non glissante, sèche et ininflammable.
- Laissez au moins 20 cm d’espace libre devant et der-
rière.
- En cas d’utilisation d’un bain en plastique, assurez-vous
que l’élément chauffant n’entre pas en contact avec le
récipient du bain.
- La zone d’installation doit être suffisamment grande et
aérée pour l’espace ne chauffe pas trop en raison de la
chaleur dégagée par l’appareil.
- Ne placez pas l’appareil à proximité directe de sources
de chaleur et ne l’exposez pas directement aux rayons
du soleil.

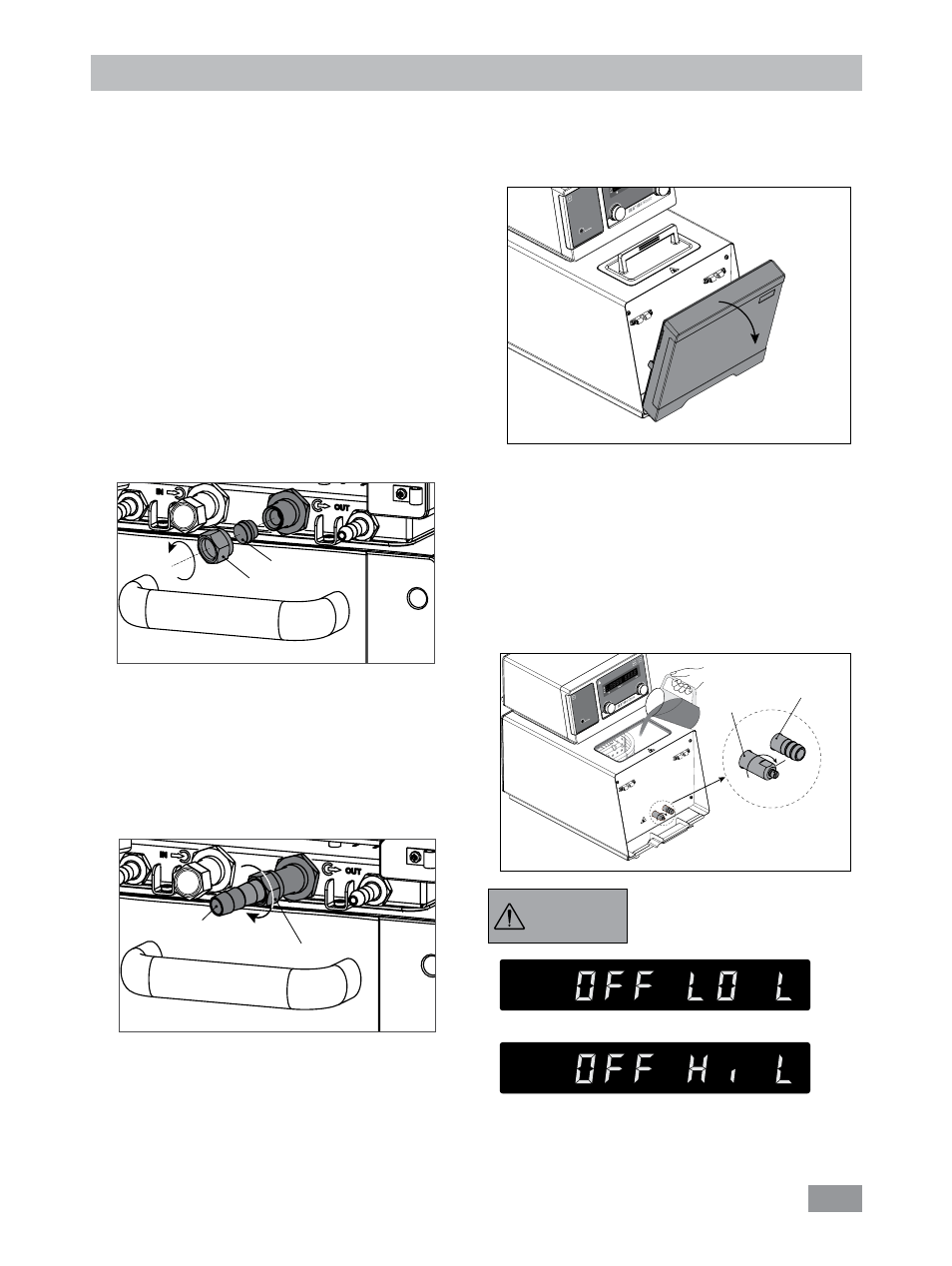

• Raccordement des tuyauteries/flexibles
- Avec une clé plate, retirez les écrous d’accouplement et
les bouchons des raccords de pompe IN (8) et OUT (9).
- Raccordez les flexibles pour la circulation du système
externe aux raccords de pompe M 16 x 1 IN et OUT,
directement ou à l’aide d’olives de flexible.
- Vissez les olives de flexible avec des écrous d’accou-
plement aux raccords de pompe IN et OUT. Poussez
les flexibles (diam. nom. 12) sur les olives. Les flexibles
doivent être maintenus avec des colliers pour flexible
adaptés.
Remarque: veuillez respecter la plage de température
admise des flexibles. Pour des liquides très chauds, nous
recommandons les flexibles IKA
® LT 5.20.
Si aucun système externe n’est nécessaire, fermez les rac-
cords de pompe IN et OUT à l’aide des écrous d’accou-
plement et des bouchons fournis.
Bouchons
Olive de flexible
Écrous d’accouplement
Fig. 7
Fig. 8
Écrous d’accouplement
Fig. 10
Fig. 9
• Remplissage et vidage
- Avant de remplir le bain de liquide, ouvrez le cache
avant comme indiqué sur la figure suivante.
- Assurez-vous que la soupape de décharge est fermée
(en butée dans le sens horaire, voir Fig. 10).
Remarque: Veuillez tenir compte des remarques au
chapitre «Mise en service».
- Branchez la fiche secteur et allumez l’appareil avec
l’interrupteur (2).
- Un avertissement pour un faible niveau de remplissage
apparaît sur l’affichage.
- Ouvrez le couvercle (16) et remplissez le bain de liquide.
Raccord de
décharge Soupape de
décharge
Butée
Niveau bas (Low Level)
Niveau haut (High Level)
Remarque: tenez compte des
informations concernant le niveau
de remplissage sur l’affichage:
AVVERTIS-
SEMENT
