Secondary fuel injector connection, Figure 8. fuel injector connection, Resistor detail – AEM 30-1931 Universal Fuel Ignition Controller 8 Channel User Manual

Page 6

background image

Page 6

PRIMARY FUEL

INJECTOR 1

ECU

FIC

FUEL INJ 1

TO +12V

INJ 1 OU

T

INJ 1 I

N

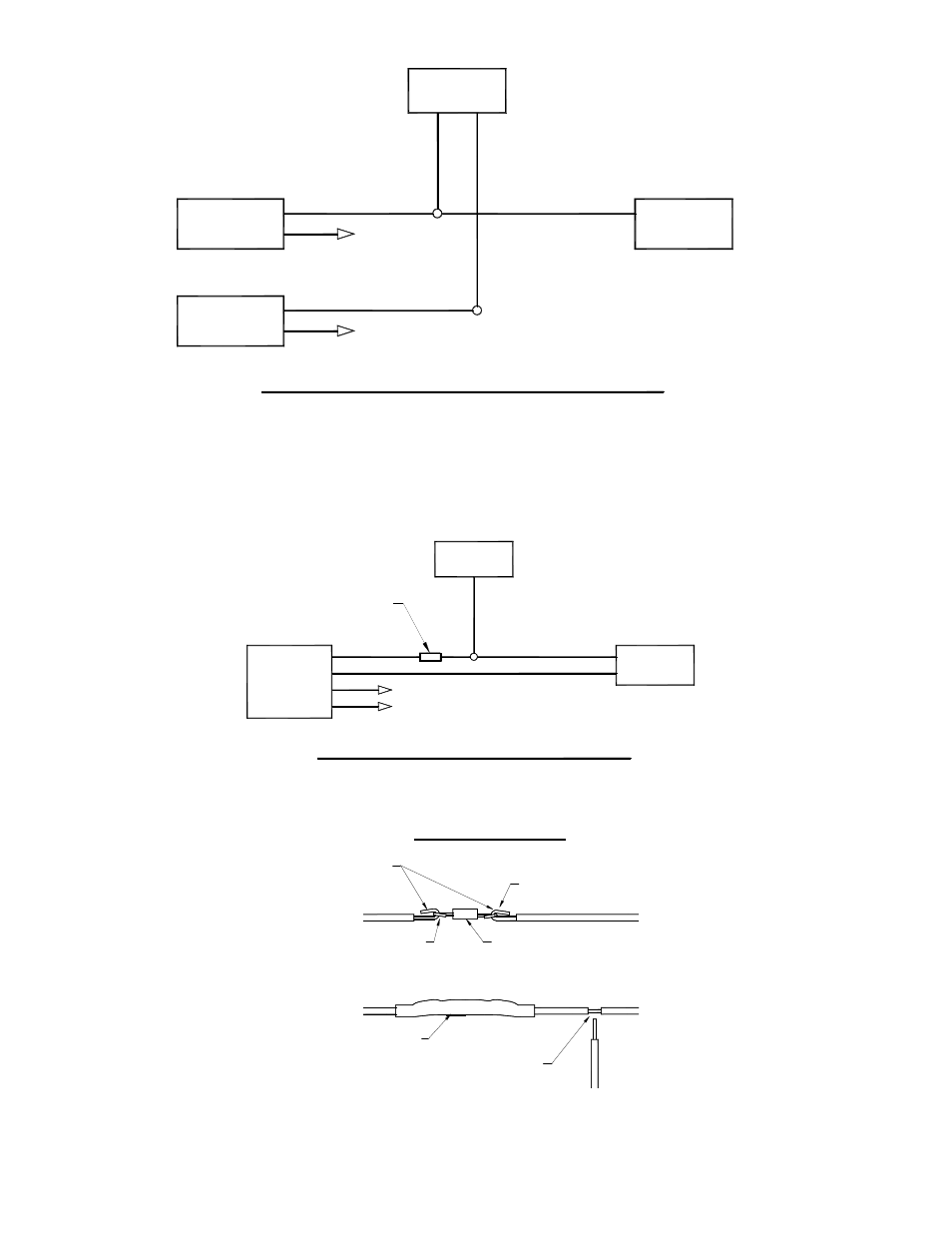

SECONDARY FUEL INJECTOR CONNECTION

SECONDARY

FUEL INJECTOR 1

TO +12V


Do you want to modify the Oxygen(O2)/UEGO sensor signals?

If not, the

“O2” sensor wires can be eliminated. If so, connect the sensors as

shown below in Figure 9.
.

SENSOR

ECU

FIC

SIGNAL

HEATER

O21 +

NARROW BAND O2 SENSOR CONNECTION

SEE RESISTOR DETAIL

TO FACTORY HARNESS

SIGNAL GND

POWER















Figure 8. Fuel Injector Connection

TO NARROW BAND O2 SENSOR

RESISTOR DETAIL

TO NARROW BAND O2 SENSOR

TO ECU

TO ECU

WRAP BARE WIRES

AROUND RESISTOR LEADS

RESISTOR

SOLDER

SOLDER

APPLY SHRINK TUBING

AFTER SOLDERING

TO FIC

TAP CONNECTION MUST BE

ON ECU SIDE OF RESISTOR
