AEM 30-1931 Universal Fuel Ignition Controller 8 Channel User Manual
Page 33

Page 33

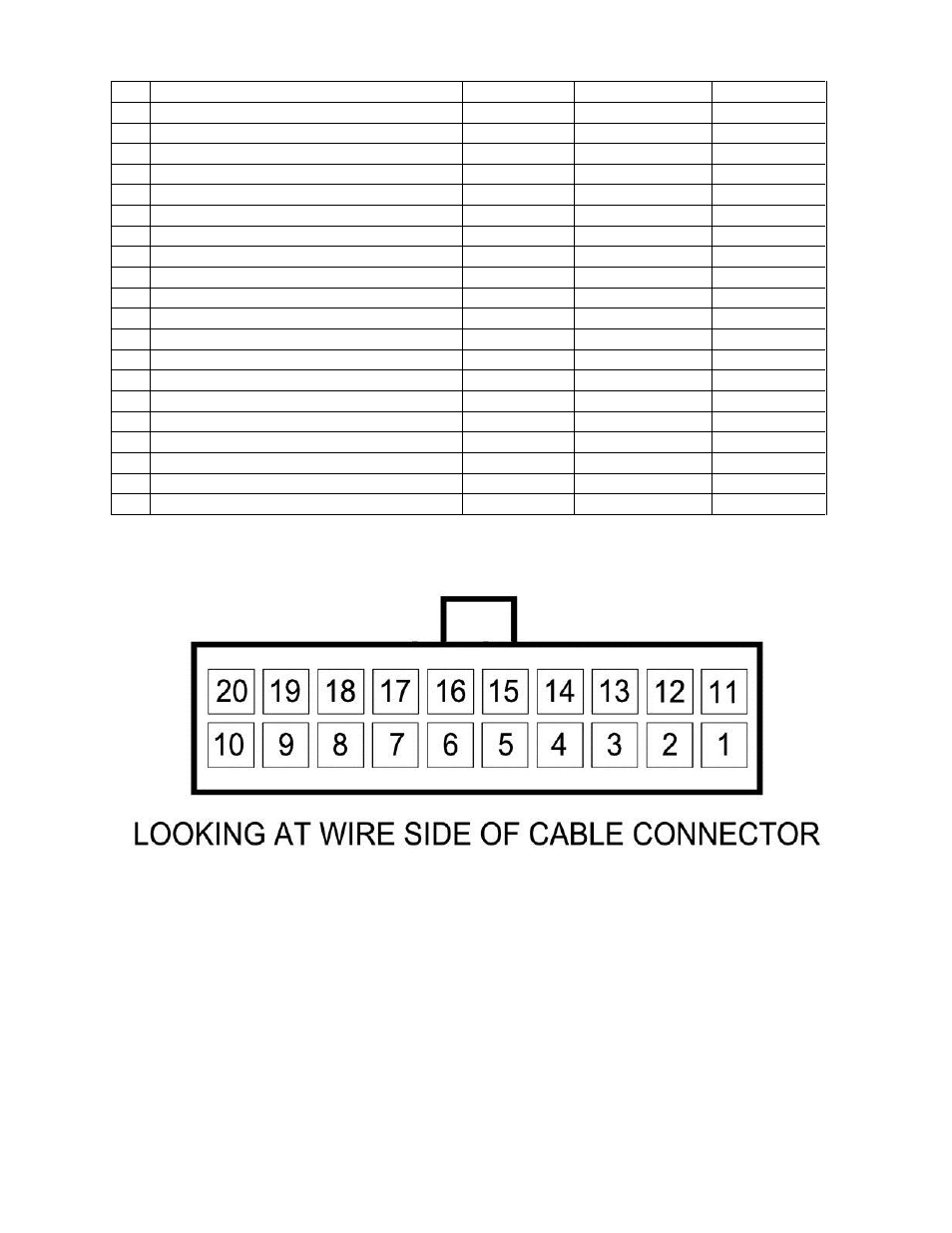

Pin Name
Wire Color
Wire Marking
Intercept/Tap
1 Fuel injector 7 signal in
Dk Blue
INJ 7 IN
Intercept
2 Fuel injector 8 signal in
Dk Blue
INJ 8 IN
Intercept
3 Fuel injector 7 signal out
Dk Blue
INJ 7 OUT
Intercept
4 Fuel injector 8 signal out
Dk Blue
INJ 8 OUT
Intercept
5 Cam3 signal in +, MAG
Yellow
CAM3 MAGI +
Intercept
6 Cam3 signal in -, MAG
Yellow
CAM3 MAGI -
Intercept
7 Cam3 signal in +, HALL
Yellow
CAM3 HALI +
Intercept
8 Cam4 signal in +, MAG
Yellow
CAM4 MAGI +
Intercept
9 Cam4 signal in -, MAG
Yellow
CAM4 MAGI -
Intercept
10 Cam4 signal in +, HALL
Yellow
CAM4 HALI +
Intercept
11 Cam3 signal out -, MAG
Yellow
CAM3 MAGO -
Intercept
12 Cam3 signal out +, MAG
Yellow
CAM3 MAGO +
Intercept
13 Cam3 signal out +, HALL
Yellow
CAM3 HALO +
Intercept
14 Cam4 signal out -, MAG
Yellow
CAM4 MAGO -
Intercept
15 Cam4 signal out +, MAG
Yellow
CAM4 MAGO +
Intercept
16 Cam4 signal out +, HALL
Yellow
CAM4 HALO +
Intercept
17 Boost solenoid driver
White
BOOST
NA
18 Frequency output
Grey
FREQ OUT
Intercept
19 Frequency input
Brown
FREQ IN
Intercept
20 Aux analog-C
Orange
ANALOG C IN
NA
