Connexions 02
9
Fr
English
Français
Español

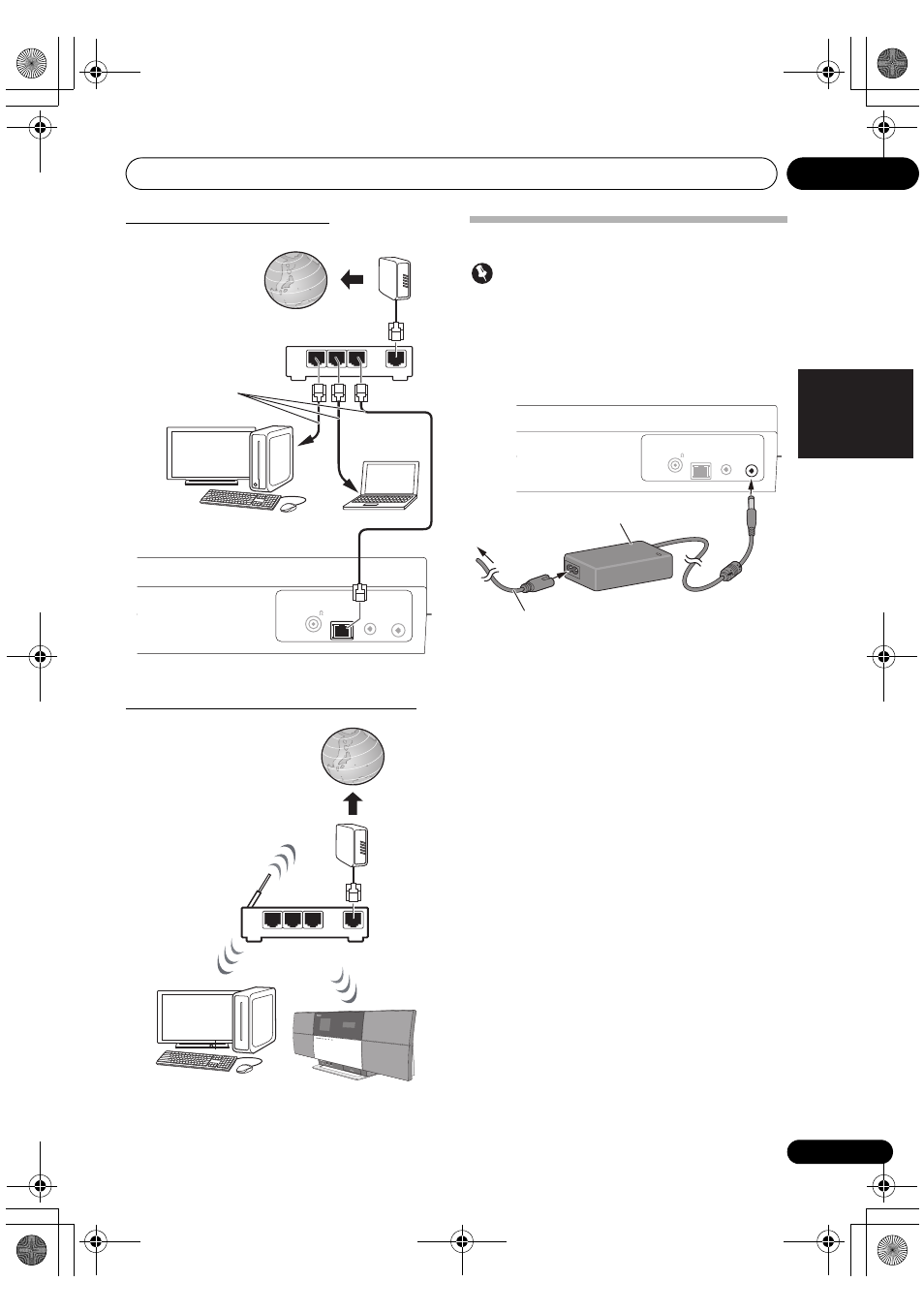

Connexion avec un câble LAN
Connexion avec une interface LAN sans fil
Connexion au secteur
Important
• Avant d’effectuer ou de modifier les raccordements,
mettez l’appareil hors tension et débranchez le cordon
d’alimentation au niveau de la prise secteur.
Après avoir effectué toutes les connexions, branchez
l’appareil sur une prise secteur.
1 Branchez le cordon d’alimentation fourni sur
la prise DC IN, située à l’arrière de cet appareil.
2 Branchez le cordon d’alimentation fourni sur
l’adaptateur secteur, puis branchez l’autre bout
du cordon sur une prise secteur.
ANTENNA
LAN
(10/100)
VIDEO
OUT
DC IN
19 V
FM75
WAN 3 2 1
LAN
Internet
Modem
Routeur
Ordinateur 2 Ordinateur 1
Panneau arrière de cet appareil
Câble LAN
(disponible dans
le commerce)
WAN 3 2 1
LAN
Internet
Cet appareil
Routeur
Ordinateur
Modem
ANTENNA
LAN
(10/100)
VIDEO
OUT
DC IN
19 V
FM75
À la prise
secteur
Adaptateur
secteur (fourni)
Panneau arrière de cet appareil
Cordon d’alimentation (fourni)
